数控外圆磨床操作面板配置座标输入快捷键,可单键记忆座标位置。高刚性的工作主轴及尾座,提供稳定的加工品质。
浏览次数:3989
发布时间:2019-05-13

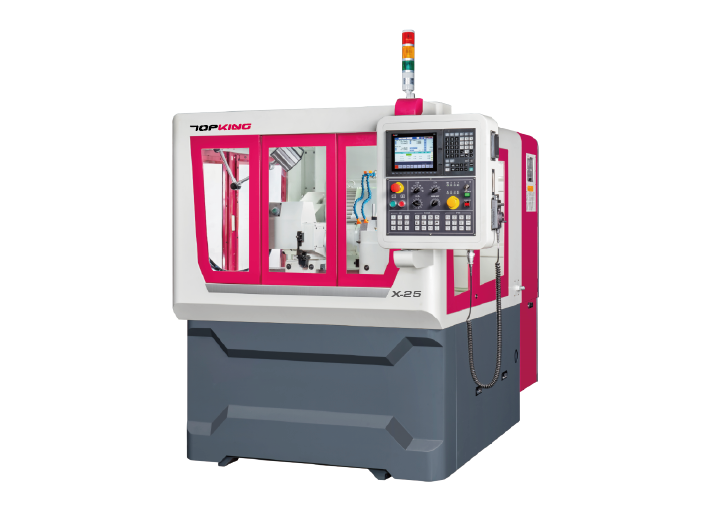

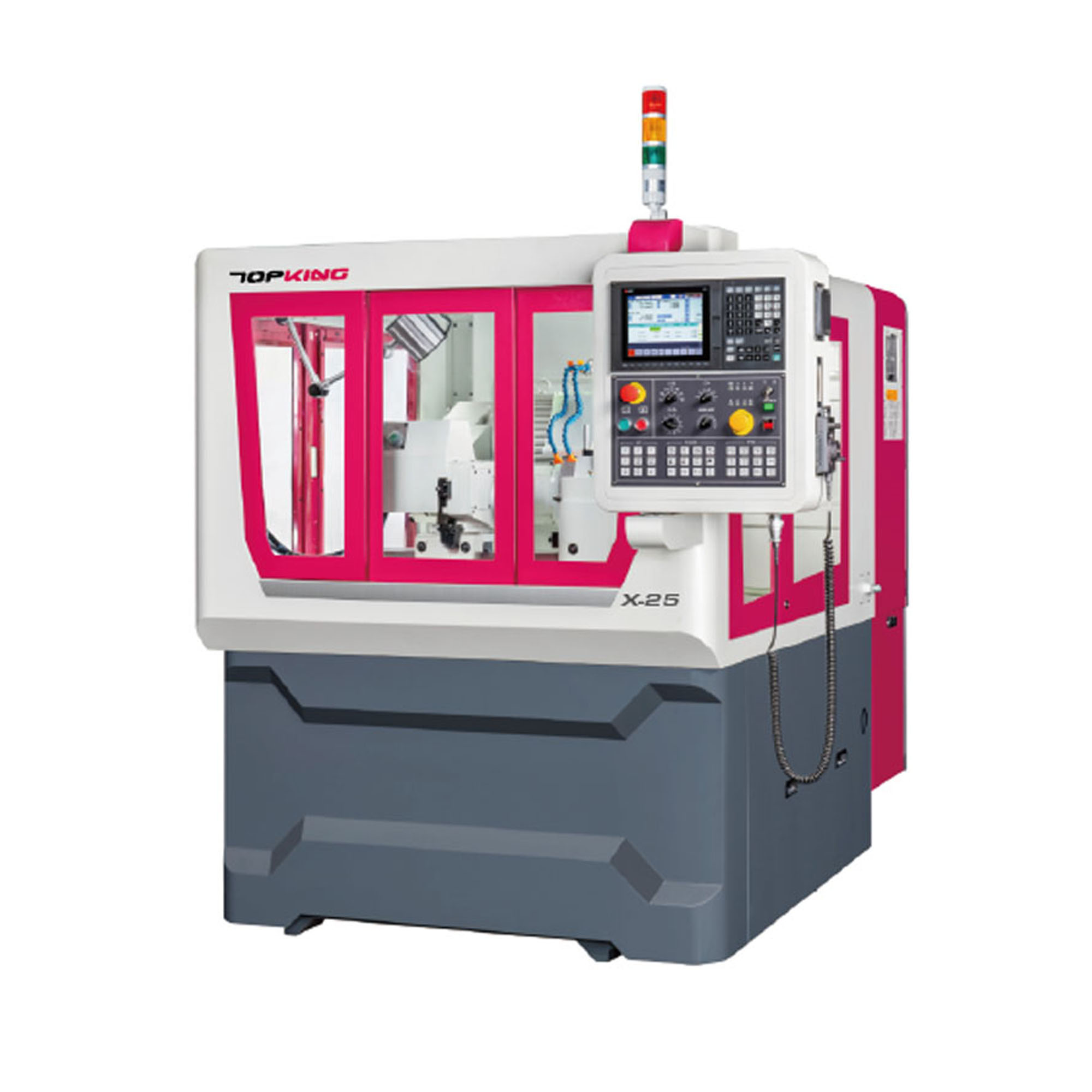

索取报价X 系列数控外圆磨床, X 轴与Z 轴采用十字形滑台设计,有效的缩小占地面积与轴向行。
高刚性床身搭配重型主轴以及尾座,大幅提高工件承载荷重。操作系统搭载高性能的CNC
控制系统,内建图形对话式(GUI)操作介面,设定简易、研磨加工应用广泛,为客户提供最适切的加工方案。
产品特色
机体 |
■ 采用高米汉纳(Meehanite)铸铁制成,经烧炖处理及时效处理再加工,材质稳定性佳。
■ 滑轨经高周波硬化处理、精密研磨;机体材质稳定,配合内部筋骨结构强化设计,无变形之虑,品质经得起考验。
■ 本机的结构不同于以往的轻量结构的设计理念,大幅提升机体及结构刚性,达到更加稳固的诉求,滑轨采用更厚实的1V1平的设计结构,在研磨时提供最佳的精度及稳定性。 |
十字滑台设计 |
工作台始终固定于底座上,搭配X轴与Z轴十字滑台设计,提升加工速度与稳定性。
■ X轴与Z轴结构采用十字滑台形式设计,缩小占地面积。
■ 两轴使用全密闭伸缩护罩,完整的保护传动结构,杜绝研磨屑与冷却液的污染。 |
高刚性滑轨设计 |
根据加工性质的不同,采用不同的设计方式:
X-25 系列两轴采用精密线轨搭配滚珠螺杆设计,为小型工件提供轻快的进给模式

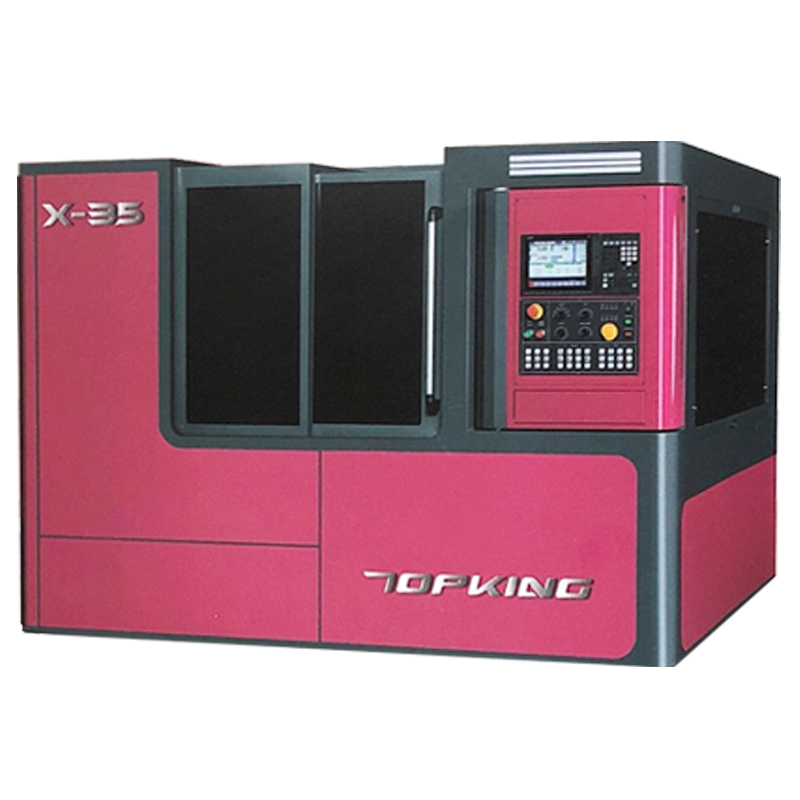

X-35 系列两轴采用高刚性硬轨搭配大俓级滚珠螺杆,提升荷重性能与砂轮轴座移动稳定性。 |
砂轮头座机构 |
■ 培林式主轴,采用精密轴承,使用寿命长,更换、维修、保养相较容易。
■ 砂轮主轴采用SNCM-220高级合金钢材,经正常化、调质、渗碳热处理、深冷处理等多重处理。再作精密研磨与镜面处理,表面硬度达HRC62°以上。保证不变形、耐磨耗、永保高精度。 |

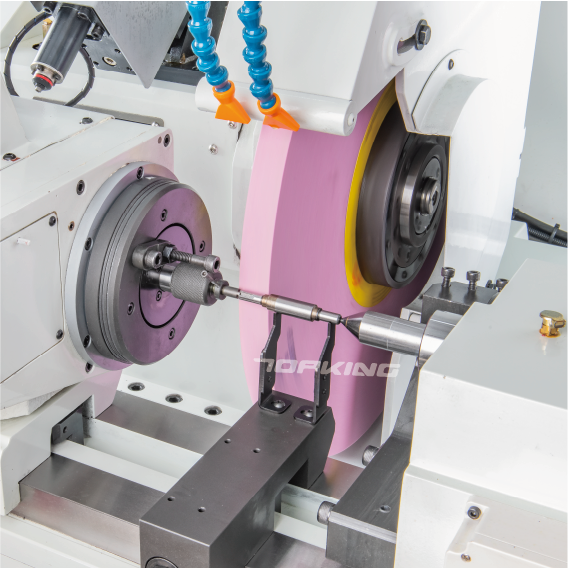

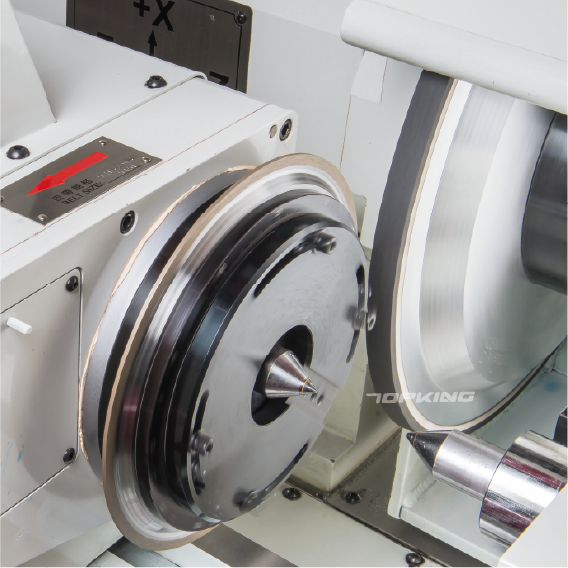

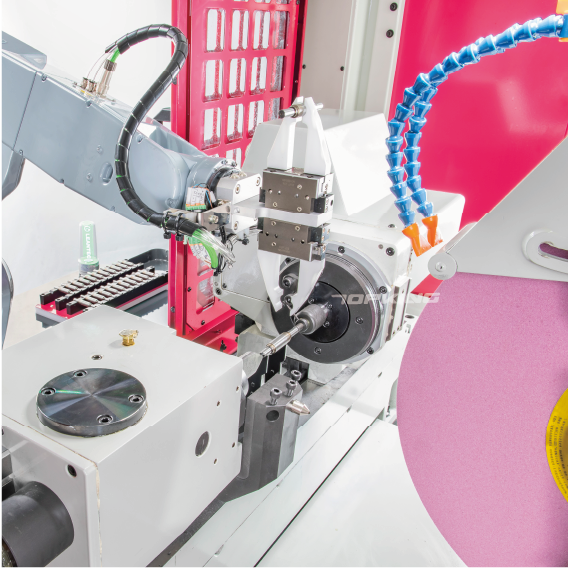

高刚性工作主轴及尾座 |
■ 工作主轴台与尾座针对重型工件设计,结构刚性强,提升了整体载重量。
■ 主轴台采用伺服马达驱动,可依需求无段变速调整。
■ 尾座可选用油压式与止挡装置,操作便利。
■ 工作主轴及尾座皆附有平面气压设计,方便位移、减少摩擦,加强使用寿命。
■ 主轴及尾座装有针对顶针与顶针孔接触面的冷却装置,降低顶针与顶针孔接处面摩擦发热所产生的变形。 |
工作台固定式修整机构 (X-35系列为标配) |
■ 修整机构固定于工作台侧,降低因调整回旋工作台角度须重新校正修整点所造成的误差,提高效率。
■ 多样化的修整机构,可依工件需求选择。 |
全罩钣金 |
标配全罩式钣金,提供最安全的加工环境 |
砂轮吊架 (X-35系列为标配) |
X-35 系列标配砂轮吊架,与机身结合并安装于全罩钣金内,不占空间,使更换砂轮不受作业空间和设备的限制,使砂轮更换作业更安全、更简易。 |
人性化操作系统 |
搭载西门子840Dsl操作系统,内建针对异形与偏心圆研磨的图形对话式操作介面,搭配触控式萤幕使操作更简易,另可搭配CAD/CAM软体(选配),针对客制图型转出研磨路径,提供最有弹性、最人性化的操作环境。 |

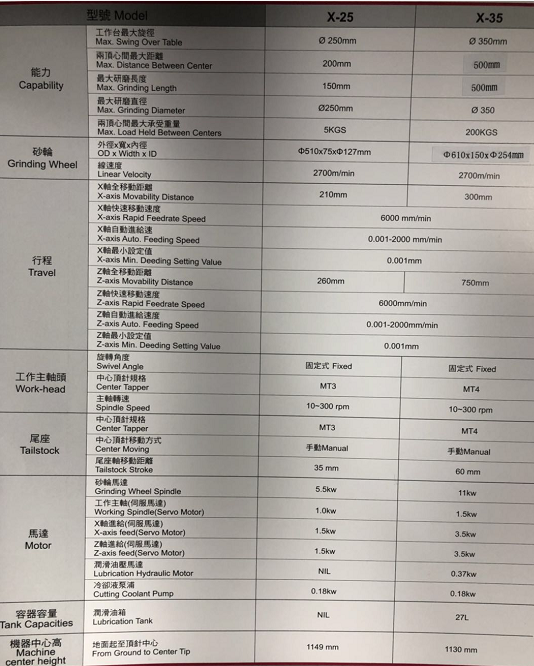

产品规格
能力 |
|
工作台最大旋径 |
Ø270 mm |
两顶心间最大距离 |
200 mm |
最大研磨直径 |
Ø250 mm |
最大研磨长度 |
150 mm |
两顶心间最大承受重量 |
60 kg |
中心高(工作台面至顶针中心) |
135 mm |
砂轮 |
|
尺寸(外徑 x 寬 x 內徑) |
Ø510 x 50 x Ø127 mm |
线速度 |
45 m/sec |
回旋工作台 |
|
旋转角度 |
-1° ~ +10° |
工作主轴头 |
|
旋转角度 |
-30° ~ +90° |
顶针斜度 |
MT. No. 3 |
主轴转速 |
10 ~ 300 rpm |
工作主轴负荷(含夹具) |
15 kgs (最长长度: 100 mm) |
尾座 |
|
中心顶针规格 |
MT. No. 3 |
中心顶针移动方式 |
手动 |
尾座轴移动距离 |
35 mm |
X轴行程 |
|
最大移动距离 |
210 mm |
快速移动速度 |
6000 mm/Min |
自动切入速度 |
0.001 ~ 2000 mm/Min |
最小设定值 |
0.001 mm |
Z軸行程 |
|
最大移动距离 |
260 mm |
快速移动速度 |
6000 mm/Min |
自动切入速度 |
0.001 ~ 2000 mm/Min |
最小设定值 |
0.001 mm |
马达 |
|
砂轮主轴 |
5.5 kW |
工作主轴 |
0.85 kW |
X轴-砂轮轴座进给 |
1.5 kW |
Z轴-工作台进给 |
1.5 kW |
潤滑油壓 |
NIL |
油壓泵浦 |
NIL |
冷卻液泵浦 |
0.18 kW |
容器容量 |
|
润滑油箱 |
0.7 L (自動潤滑 /LUBE Grease) |
動力油箱 (選配) |
18 L |
水箱 |
107 L |
机器 |
|
尺寸 |
2900 x 3360 x 2100 mm |
重量 |
3300 kg |
中心高(地面起至顶针中心) |
1150 mm |
