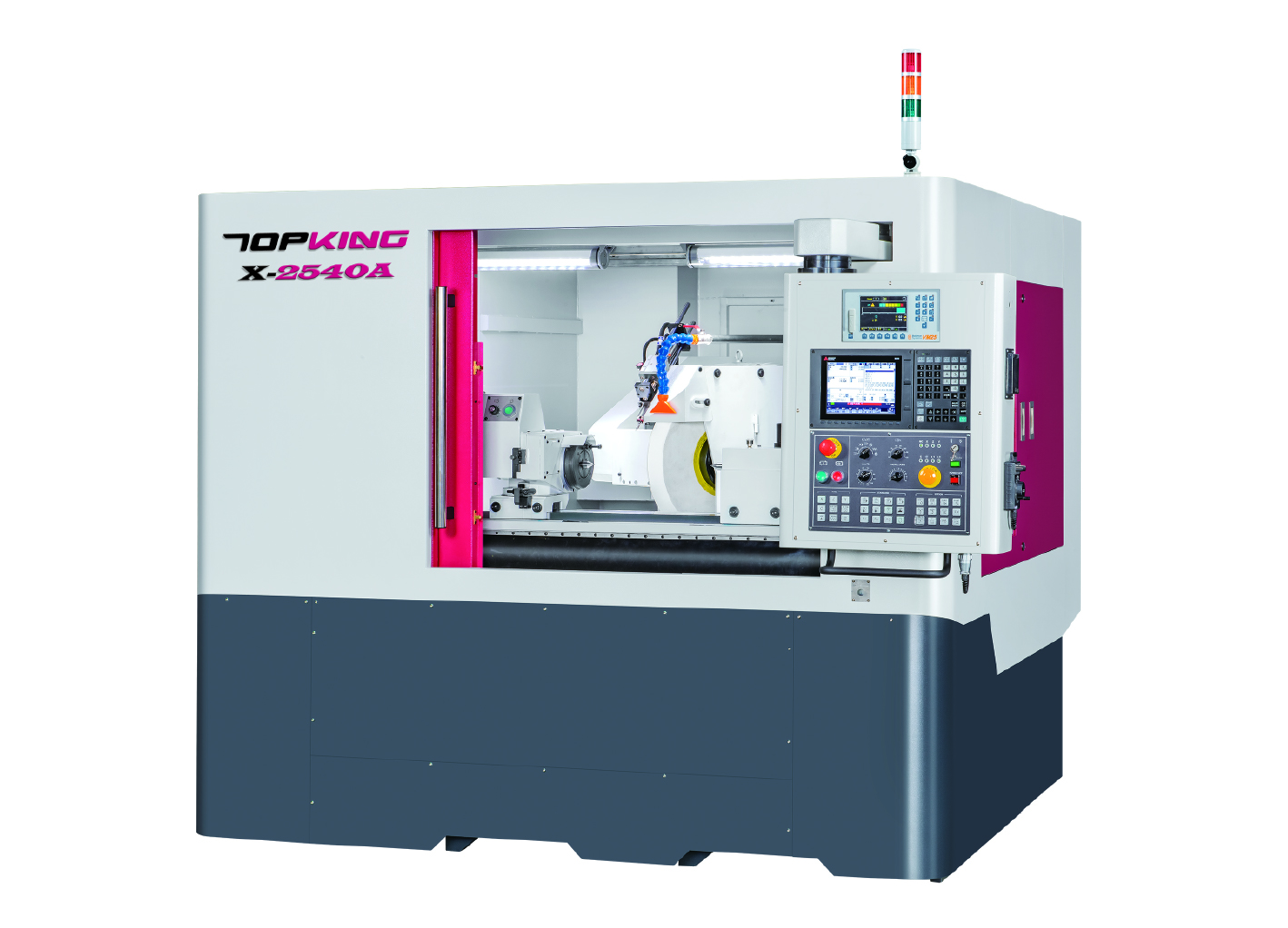

X-2540A数控端面斜进式外圆磨床

简要描述:

CNC型数控端面斜进式数控外圆磨床,专为提升加工效率所提供,砂轮轴(X轴)与横移轴(Z轴)采用先进的斜进式十字形滑台设计配合斜进式砂轮轴座,可同时进行外径及端面研磨加工作业,缩短加工时间,操作系统搭载高性能的CNC控制系统内建图形对话式(GUI)操作介面,设定及操作简易,研磨加工应用广泛,提供给使用者最便捷的加工环境。

浏览次数:4005

发布时间:2019-02-21

索取报价

CNC型数控端面斜进式数控外圆磨床,专为提升加工效率所提供,砂轮轴(X)与横移轴(Z)

采用先进的斜进式十字形滑台设计配合斜进式砂轮轴座,可同时进行外径及端面研磨加工作业,

缩短加工时间,操作系统搭载高性能的CNC控制系统内建图形对话式(GUI)操作介面,设定及操作

简易,研磨加工应用广泛,提供给使用者最便捷的加工环境。



  产品特色

机体

 采用高米汉纳(Meehanite)铸铁制成,经烧炖处理及时效处理再加工,材质稳定性佳。

 滑轨经高周波硬化处理、精密研磨;机体材质稳定,配合内部筋骨结构强化设计,无变形之虑,品质经得起考验。

 本机的结构不同于以往的轻量结构的设计理念,大幅提升机体及结构刚性,达到更加稳固的诉求,滑轨采用更厚实的1V1平的设计结构,在研磨时提供最佳的精度及稳定性。

十字滑台设计

 X轴与Z轴结构采用十字滑台形式设计,缩小占地面积。

 两轴使用全密闭伸缩护罩,完整的保护传动结构,杜绝研磨屑与冷却液的污染。

 X轴与Z轴标配高解析度封闭式光学尺,稳定定位精度与加工品质。

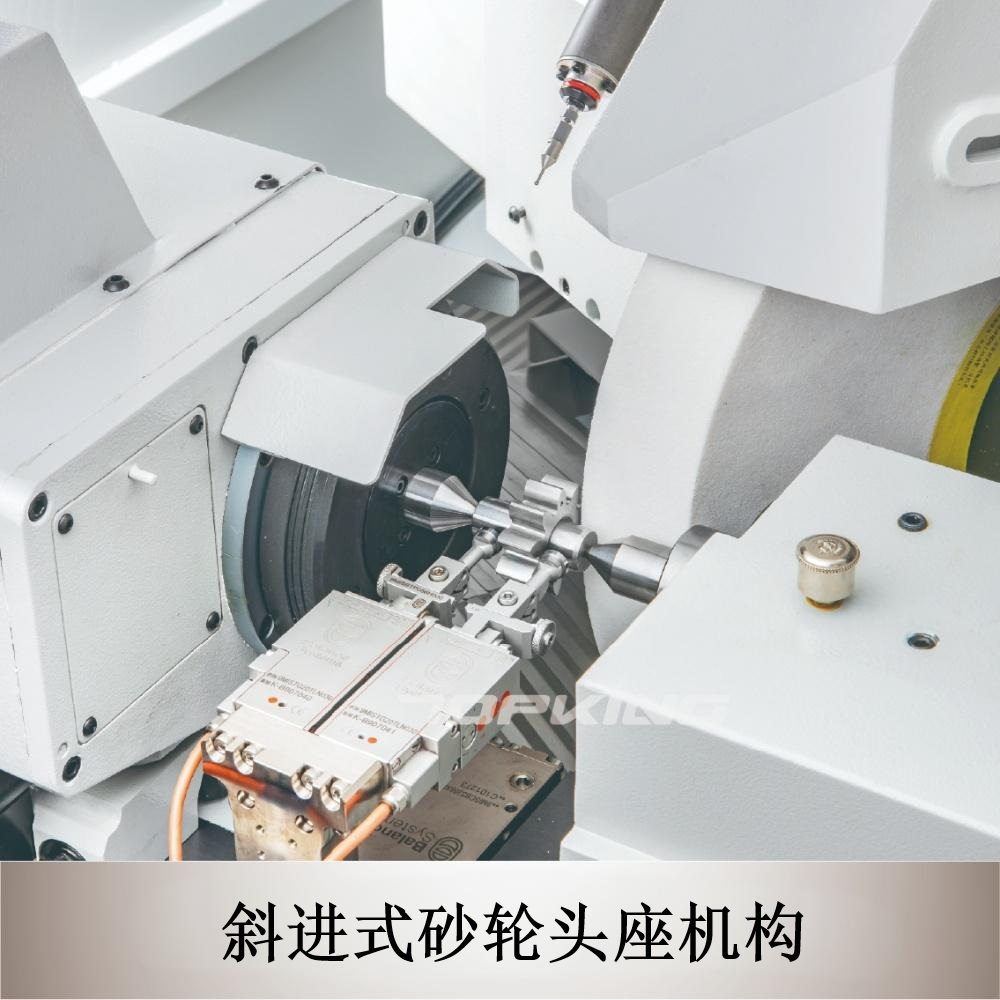

斜进式砂轮头座机构

 培林式主轴,采用精密轴承,使用寿命长,更换、维修、保养相较容易。

 砂轮主轴采用SNCM-220高级合金钢材,经正常化、调质、渗碳热处理、深冷处理等多重处理。再作精密研磨与镜面处理,表面硬度达HRC62°以上。保证不变形、耐磨耗、永保高精度。

高刚性滑轨设计

根据加工性质的不同,采用不同的设计方式:

X-25 系列两轴采用精密线轨搭配滚珠螺杆设计,为小型工件提供轻快的进给模式

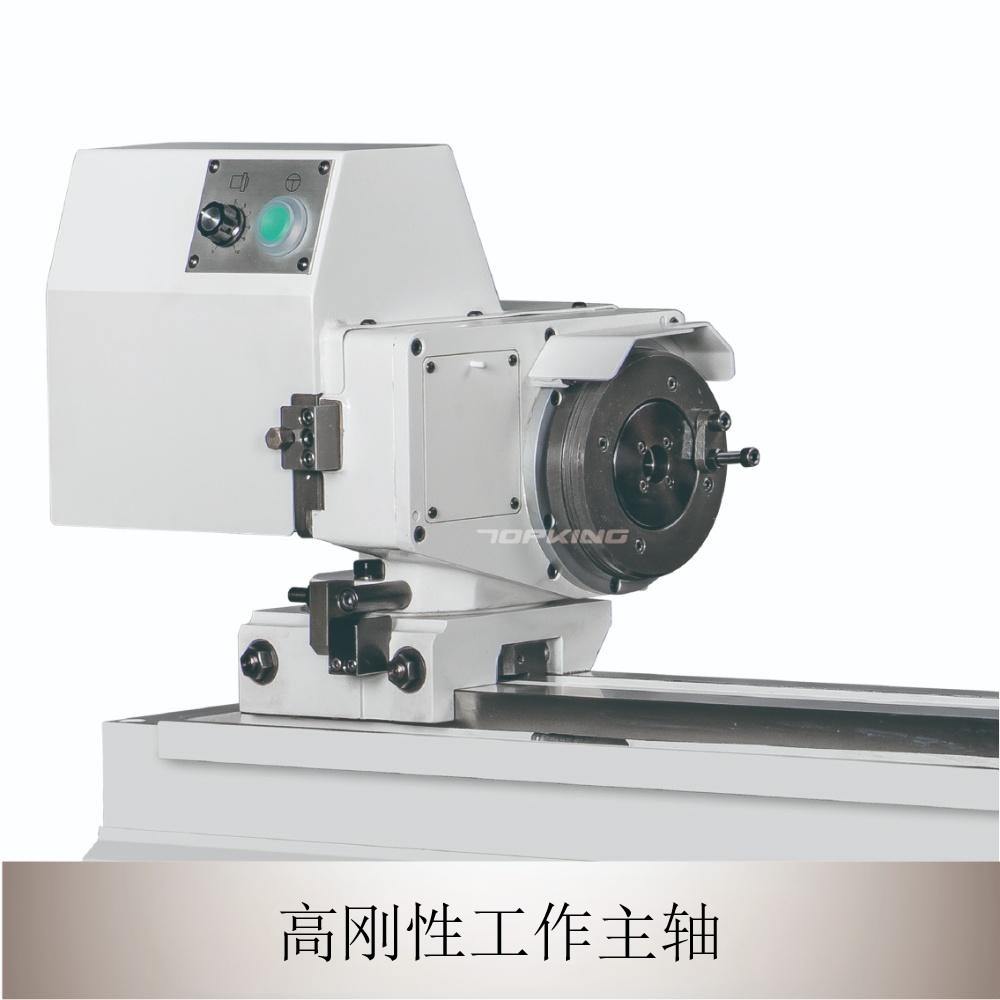

高刚性工作主轴

工作主轴采用精密级轴承,在研磨时展现最佳的稳定性。

采伺服马达驱动,无段变速可依需求变更速度。

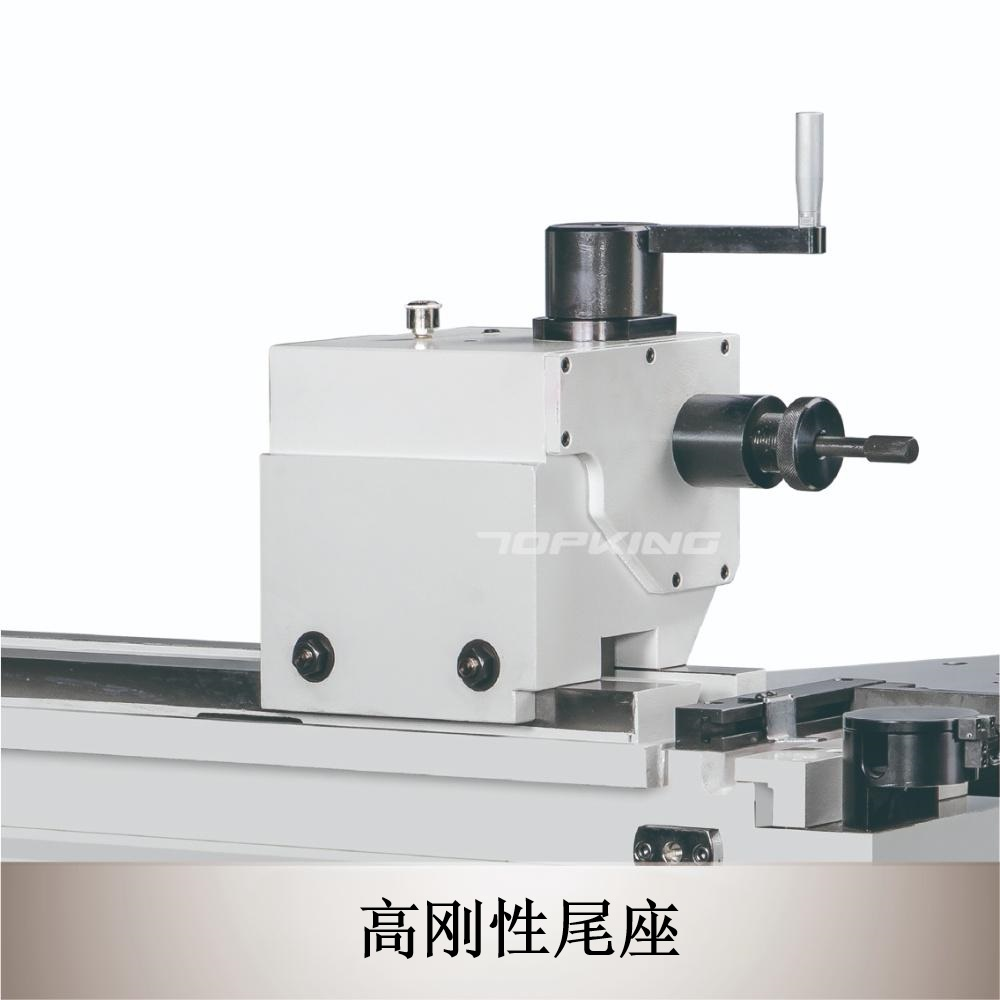

高刚性工作主轴及尾座

 工作主轴台与尾座针对重型工件设计,结构刚性强,提升了整体载重量。

 主轴台采用伺服马达驱动,可依需求无段变速调整。

 尾座可选用油压式与止挡装置,操作便利。

 工作主轴及尾座皆附有平面气压设计,方便位移、减少摩擦,加强使用寿命。

 主轴及尾座装有针对顶针与顶针孔接触面的冷却装置,降低顶针与顶针孔接处面摩擦发热所产生的变形。

砂轮修整

X轴与Z轴两轴同动控制,依工件需求,进行多段差成形修整。

人性化操作系统

 内建先进的CNC控制系统搭配图形对话式的操作介面。操作者可借着图形的导引,将复杂的工件分成数个研磨工序,以数值化的方式简化研磨及修整的工序编辑。不需另外进行复杂的程式编写(G码、M),提供最便捷的操作环境。

 内建多样化的研磨及修整方式,可数值化编辑外径、内径(选配)、端面、成型的研磨及修整工序。







  产品规格

能力

工作台最大旋径

Ø270 mm

两顶心间最大距离

400 mm

最大研磨直径

Ø250 mm

最大研磨长度

400 mm

两顶心间最大承受重量

60 kg

中心高(工作台面至顶针中心)

135 mm

砂轮

外径 x  x 内径

Ø510 x 50~75 x Ø127 mm

线速度

33 m/sec (选配.: 45 m/sec)

回旋工作台



旋转角度

-1° ~ +8°

工作主轴头

旋转角度

-30° ~ +90°

顶针斜度

MT. No. 3  (选配: MT. No. 4)

主轴转速

10 ~ 300 rpm

工作主轴负荷(含夹具)

15 kg (最长长度: 100 mm)

尾座

中心顶针规格

MT. No. 3  (选配.: No. MT4)

中心顶针移动方式

手动

尾座轴移动距离

25 mm

锥度微调距离 (选配)

±0.03 mm

X轴行程

最大移动距离

300 mm

快速移动速度

6000 mm/Min

自动切入速度

0.001 ~ 2000 mm/Min

最小设定值

0.001 mm

Z軸行程

最大移动距离

580 mm

快速移动速度

6000 mm/Min

自动切入速度

0.001 ~ 2000 mm/Min

最小设定值

0.001 mm

马达

砂轮主轴

5.5 kW

工作主轴

1.0 kW

X-砂轮轴座进给

1.5 kW

Z-工作台进给

1.5 kW

轴向润滑

自动润滑(LUBE)

润滑油压马达

NIL

动力油压马达

0.37 kW

冷却液泵浦

0.37 kW

容器容量

动力油压油箱

18L

润滑油箱

NIL

机器

尺寸

2200 x 2150x1900 mm

重量

4300 kg

中心高(地面起至顶针中心)

1110 mm
