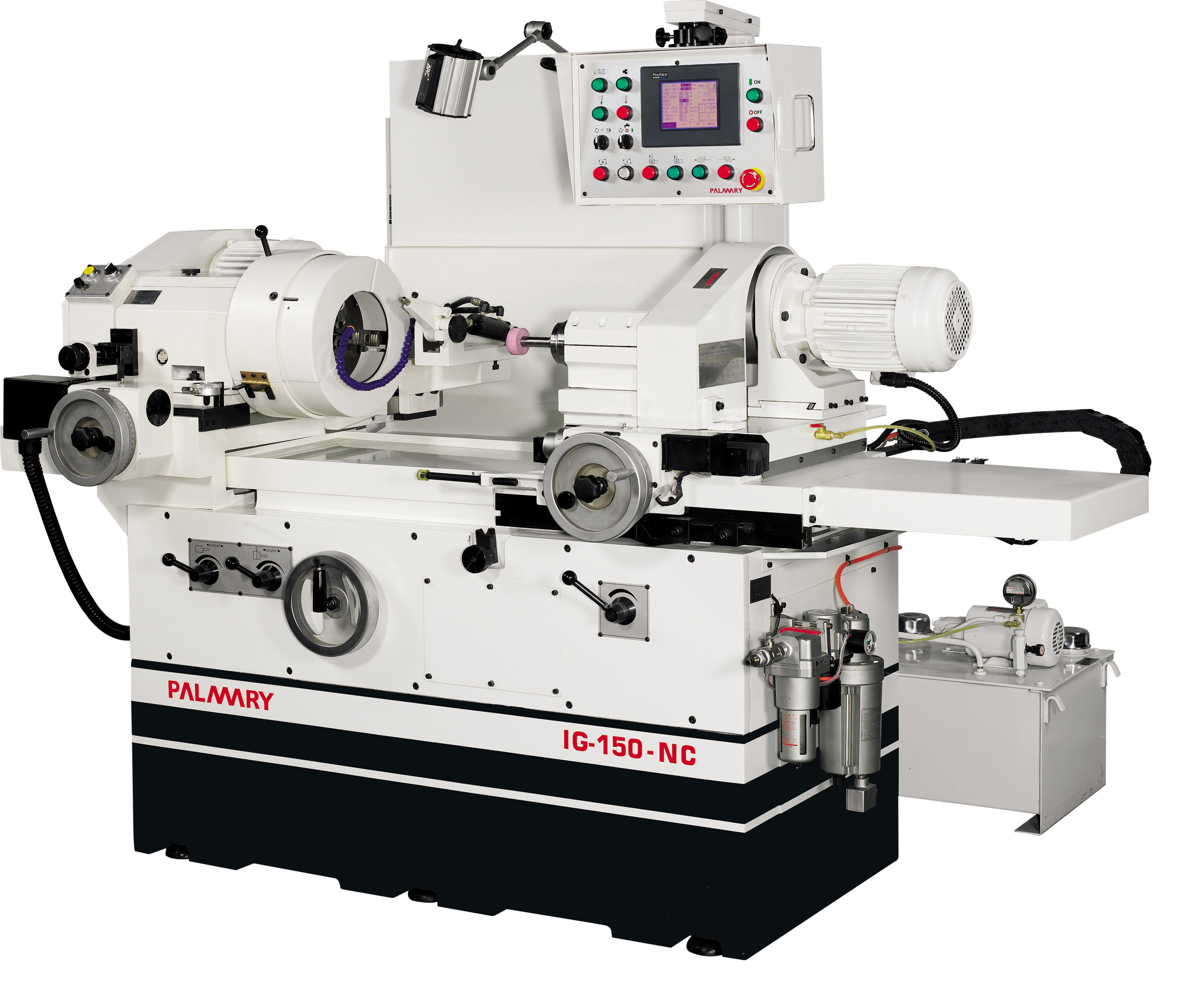

IG-150-NC高精度数控内圆磨床

简要描述:

浏览次数:161

发布时间:2024-04-09

索取报价

机器特性:

. 机体设计符合人体工学设计,操作方便。机体采用高级米汉纳铸铁,经烧炖处理再加工,确保长久不变形。

. 滑动面采用静压式自动润滑系统,移动顺畅,耐磨耗性佳。

. 全自动研磨:粗磨、修整、精磨、无火花研磨循环动作。精度高,操作方便,大幅提升产能。适合大量生产

及少量多样工件研磨。

. 主轴头传动采用高精密级滚柱轴承,高精度、高刚性、运转安静。主轴头可回转角度范围:顺7度~逆8度,适

合大斜度工件研磨。

. 进刀轴采用精密级滚珠螺杆,配合伺服马达驱动,可无段进给。

. 伺服马达体积小,扭力特性佳,向应快,精度高,稳定性佳。

. 滑板采用油压进给往复运动,无段调速,稳定性最佳。

. 修整模式为NC自动补正修整。

1. 如使用钻石或CBN砂轮,可选择不需补正修整模式。

2. 对于难研削之工件,可选择多次补正修整模式,确保最佳加工质量。

. 大量生产时,可加装自动送料、自动卸料等自动化生产设备。



项目                                             IG-150-NC                       IG-150-2NC

    能力

    防水覆盖内之旋径                          ∅280 mm                         280 mm

    最大研磨内径                                 150 mm                         ∅150 mm

    研磨工件最大长度                          200 mm                           200 mm



    砂轮主翰

    主轴外径                                        90 mm                           ∅90 mm

    转速                                               10,000/20,000/30,000/40.000/50,000 r.p.m.



    X工作台

    快速移动                                        ∅0.05 m/min                    ∅0.05 m/min

    最大行程                                        60 mm                             60 mm

    最小设定值                                    0.001 mm                         0.001 mm



    R工作台

   最大速度                                        70 m/min                       ∅300 m/min

   最大行程                                        70 mm                             70mm

   最小设定值                                    0.001 mm                         0.001 mm



   油压轴/Z轴

   最大速度                                       7.2 m/min(油压)                40 m/min

   最大行程                                       540 mm                            400 mm



   工作主轴头

   旋转角度                                       +7°~ -8°                           +7°~ -8°

   顶针斜度                                       MT6                                   MT6

   主轴转速                                      0-800 r.p.m.                        0-800 r.p.m.

   工作主轴负荷 (含夹具)                 50 kg                                  50 kg





   马达

   砂轮主轴                                      1.5KW                                1.5KW

   工作主轴                                      0.75KW                              0.75KW

   X轴进给滑台                                0.4KW                                0.4KW

   R轴进给滑台                                0.4KW                                0.4KW

   Z轴进给滑台                                   -                                     2KW

   油压泵浦                                      1.5KW                               0.75KW

   切削液泵浦                                   0.09KW                             0.09KW



   箱量

   油压                                          85L(大65油/小20润滑)       42L

   冷却水箱                                      70 L                                    70 L





   机械重量

   净重                                              2100 kg                             2250 kg
