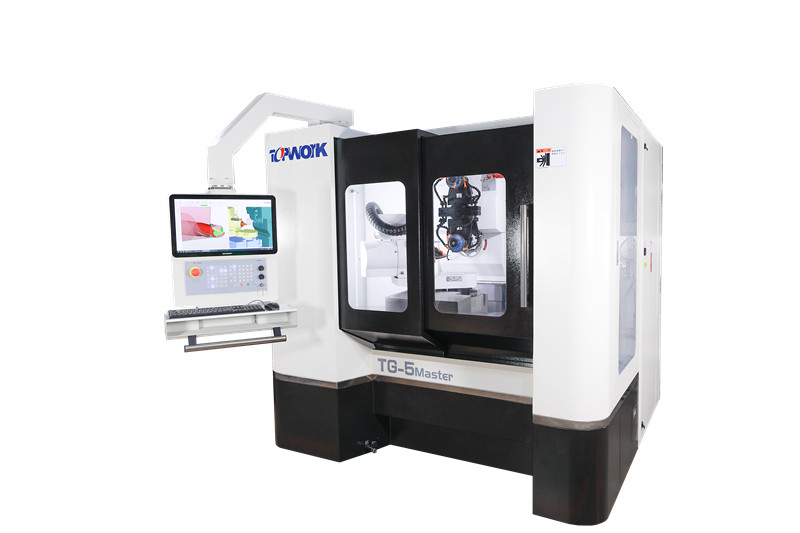

TG-5 CNC 五轴刀具磨床，具灵活、精准的特性且经济效益佳。
高性价比配备全球知名品牌 NUM Flexium+ 68 控制器及软件 NUMROTOplus®，拥有强大的刀具设计功能、3D 模拟及碰撞监控，
有效率的处理市场上各种不同刀具生产的难题，实现安全无虞的智慧刀具生产解决方案。
自动上下料系统
·智能型六轴设计，灵活度可挑战高难度机械手臂的动作要求。
·双夹爪运用，展现高速度之特色
·高精度夹持定位
·高刚性、低震动确保生产品质
·根据不同工件直径，料盘装载能力不同，Ø3 ? 6 mm 之棒材可达 900 支 ( 3 盘 ) 。
机械规格
|
轴向行程 |
X 轴行程 370 mm
Y 轴行程 240 mm
Z 轴行程 190 mm
A 轴旋转角度 360°
C 轴旋转角度 -16° ? 196°
|
快速移动速度 |
X / Y / Z 轴快速移动速度 6 m/min
A 轴快速移动速度 100 rpm
C 轴快速移动速度 15 rpm
|
解析度 |
线性轴解析度 0.001 mm
旋转轴解析度 0.001°
|
研磨范围 |
工件直径 3 ? 20 mm
工件最大旋径 90 mm
工件最大长度 150 mm
工件最大刃长 100 mm
|
砂轮主轴 |
皮带式主轴 BBT30
主轴型式 内藏式主轴 HSK50C/E - 选配
※ HSK50E 含砂轮自动交换系统
7.5 kW ( 皮带式主轴 )
主轴功率 5.5 kW ( 内藏式主轴 ) - 选配
主轴转速 9000 rpm
砂轮组 最大 2 x Ø150 mm ( 6" ) - 选配
|
控制器 |
控制器 NUM Flexium+ 68
|
机械规格 |
总功率 Max. 25 kVA
机械重量 4600 kg
5200 kg ( 含自动上下料系统 )
机械尺寸 ( 宽 x 深 x 高 ) 2526 x 2684 x 2242 mm
2720 x 2684 x 2242 mm (含自动上下料系统)
空气压力 Min. 5 kgf/cm²
切削油额定流量 Min. 150 L/min
