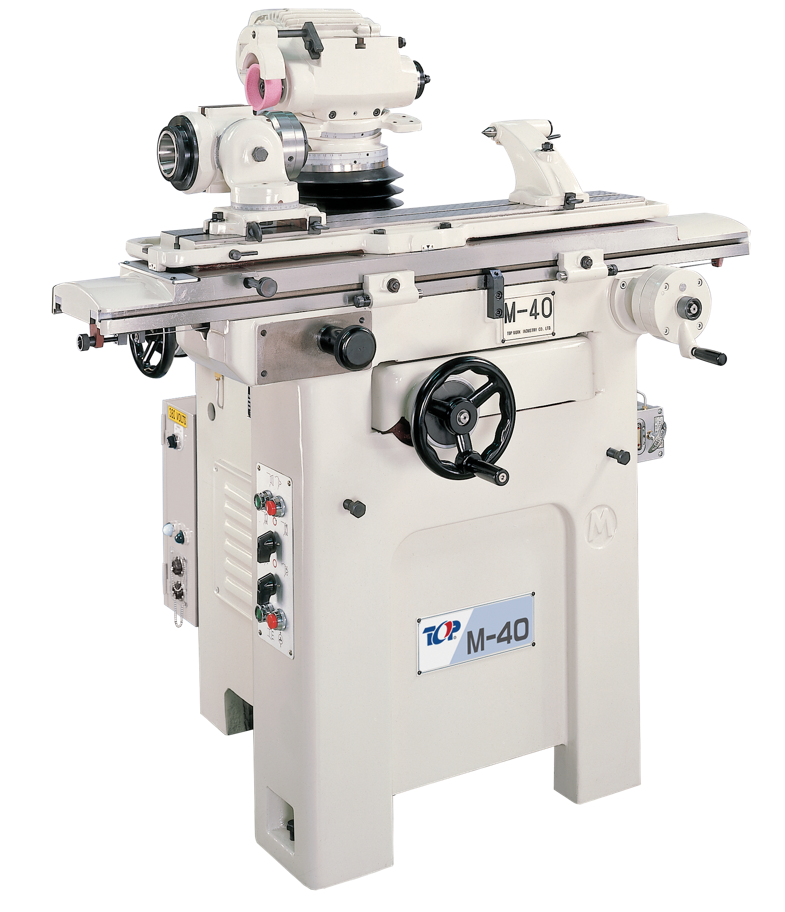

M-40万能工具磨床

简要描述:

万能工具磨床采用精密滚珠滑槽,滑槽采用特殊合金钢,经过高周波处理和研磨,床台带动也采用钢缆卷绕的型式,使操作者更加胜任愉快。

浏览次数:17775

发布时间:2018-09-25

索取报价

万能工具磨床特点:



1.砂轮头斜装置,在水平面上可做360°旋转,并附有±15°之倾斜角度,由于这些特色,使得在倾角,逃角及所需的各种角度皆能操作自如;

2.万能工具头在操作时非常轻便灵活,在水平、垂直方向,能精确调整任何所需角度。

3.精密准确多用途工作台更体现了M-40 的灵活性,精确性。工作头旋转120°备有旋转±60°之刻度尺,在±60°旋转时,工作头同时兼可360°旋转,以便M-40研磨大(长)铣刀及其他各式刀具。

4.为了使床台能滑动灵活,本机采用精密滚珠滑槽,滑槽采用特殊合金钢,经过高周波处理和研磨,床台带动也采用钢缆卷绕的型式,使操作者更加胜任愉快。







机械规格





























M-40





M-60



轴向行程



















床面左右移动{X轴)









400 mm





600 mm



砂轮前后移动距离(Y 轴)









250 mm





250 mm



砂轮升降移动距离(Z 轴)









250 mm





250 mm



两心距离









700 mm





900 mm



单一尾座舆工作头距雕









580 mm





780 mm



工作台



















工作台T型槽









15 mm(+0.05 -+0.10 mm)





15 mm (+0.05-+0.10 mm )



工作台范圉









135 x 940 mm





135 x 1140 mm



床面旋转角度









60°





60°



床面微动调整角度









10°





10°



工作头



















工作头内锥









一端MT5/另一端 NT50





一端MT5/另一端 NT50



砂轮轴



















砂轮倾斜角度









15°





15°



砂翰旋转角度









360°





360°



砂轮心轴舆床面距离









Max. 300 mm / Min. 50 mm





Max. 300 mm /Min. 50 mm



砂轮心轴舆床面工作台T型槽距离









Max. 415 mm/ Min. 165 mm





Max.415 mm/Min.165 mm



砂轮主轴功率









1.5 HP(1.1 kW)





1.5 HP (1.1 kW)













2 HP(1.49 kW)-选配





2 HP(1.49 kW)-选配













3 HP(2.23 kW)-选配





3 HP(2.23 kW)-选配



砂翰主轴转速









2600/3700/6200rpm





2600/3700/6200rpm



机械规格



















机械尺寸(宽x深x高)









1332 x 1318 x 1480 mm





2142 x1282 x1384 mm



机械重量









970 kg





1370 kg
