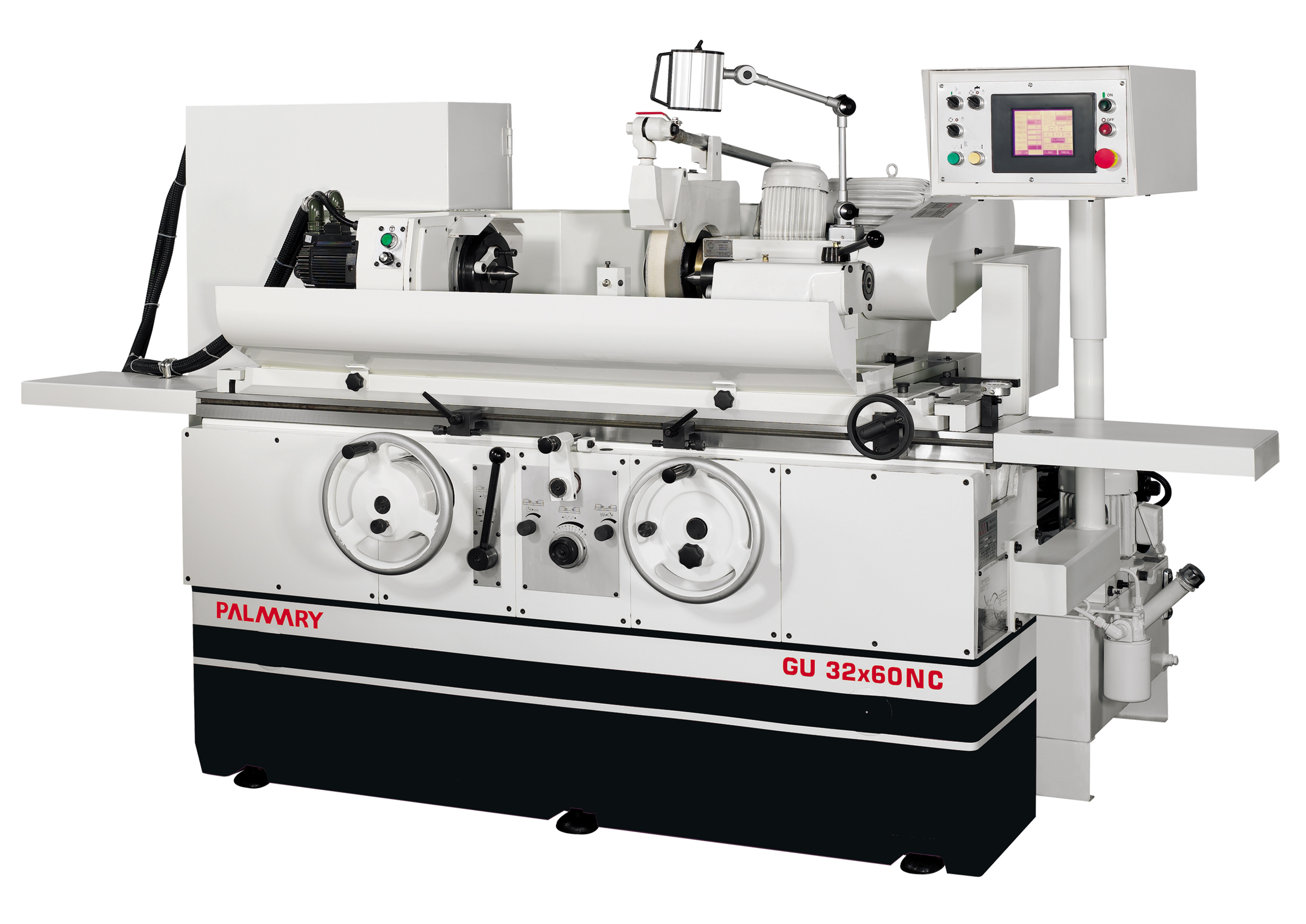

GU32X60NC数控高精密外圆磨床
简要描述：
数控高精密外圆磨床人性化操控,教导式画面,不需写程序,大副提升操控之方便性.尺寸调整容易,快速更换研磨作业,节省1/3以上时间.可任意设定进刀量及进刀速度.
浏览次数：4655
发布时间：2018-05-31
索取报价
高精密外圆磨床机械优点：
1. 机体设计符合人体工学设计，操作方便。机体采用高级米汉纳铸铁，经烧炖处理再加工，确保长久不变形。滑轨经研磨后，再精细铲花。
2. 主轴头采用精密级轴承，展现最佳的主轴稳定性；无论外径、内孔、端面研磨，精度绝对确保。
3. 砂轮主轴采用SNCM-220高级合金钢材，经正常化、调质、渗碳热处理、深冷等多重处理，再作精密研磨与镜面处理，表面硬度达HRC62度以上，保证不变形、耐磨耗、永保高精度。
4. 砂轮轴承采专用于精密研磨的特殊流体静压轴承。具有轻快、完全没有金属摩擦、不发热、不变形及高精度等多项优点；是一种可耐永久使用的特殊轴承。
5. 工作台与砂轮座滑动面，采用先进的静压自动润滑系统，具滑动顺畅、进刀精准、永保精度等多项优点。
6. 先进NC控制器,操控容易,NC系列砂轮头进给.
7. 采用伺服马达驱动,搭配NC电脑控制器,研磨作业更简易.
8. 人性化操控,教导式画面,不需写程序,大副提升操控之方便性.
9. 尺寸调整容易,快速更换研磨作业,节省1/3以上时间.可任意设定进刀量及进刀速度.
10. 适合少量多样研磨,生产效率提升30%以上.
11. 给完成,可直接转换成自动进给,不需修改程序.
12. 可设定为直进刀与横进刀研磨.
主要设备参数：
1. 能力
Ø 两顶心间最大距离：600mm
Ø 工作台最大旋径：320mm
Ø 两顶心最大承受重量：100KGS
Ø 工件研磨最大外径：280mm
2. 砂轮头
Ø 旋转最大角度：±30°
Ø 手动距离：160mm
Ø 自动快速移动距离：40mm
Ø 滑座可补充移动量：95mm（总计295mm）
Ø 最小设定值：0.001mm
Ø 手轮每转（每刻度）：2mm（0.005mm）
Ø NC进给研磨量：0~99mm/0~2mm
3. 砂轮
Ø 砂轮尺寸：Φ355X50XΦ127mm（外径×宽×孔径）
Ø 转速：1,783 R.P.M.（可更换皮带轮为1,940 R.P.M.）
4. 工作主轴头
Ø 旋转角度：120°（+90°，-30°）
Ø 顶针斜度：MT:4
Ø 主轴转速：16~450 R.P.M.（无段）
Ø 工作主轴负荷：35KG（最长长度150mm）
5. 尾座
Ø 顶针斜度：MT:4
Ø 尾座轴移动距离：25mm
6. 工作台（左右滑台）
Ø 旋转角度：-2°，+13°
Ø 行走速度：50/4000mm/min
Ø 最小自动往复行程：8mm
Ø 手轮每转进给量/（两段式）：20mm/（2mm）
7. 马达
Ø 砂轮轴马达：3.75KW（4P）
Ø 工作主轴马达（伺服马达）：0.85KW
Ø 油压泵驱动马达：0.75KW（6P）
Ø 砂轮轴润滑泵马达：0.18KW（2P）
Ø 切削液泵马达：0.18KW（2P）
8. 容器容量
Ø 砂轮轴润滑油箱：12L.
Ø 油压桶：65L.
Ø 水箱：100L.
9. 设备尺寸
Ø 净重：3000KGS
Ø 机械尺寸：3570 X 1780 X 1710mm
