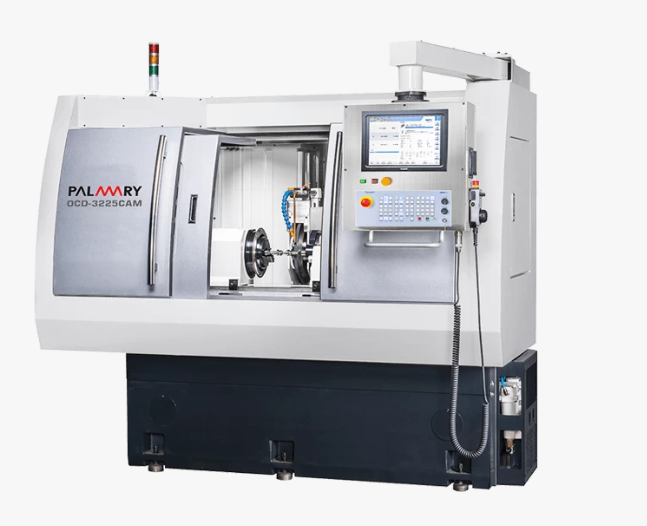

OCD-3225CAMCNC外圆磨床 CAM 专用机 OCD-3225CAM
简要描述：
CNC外圆磨床 CAM 专用机采用高速运算控制器，PC Based+Windows XP 作业系统下执行，允许使用第三方应用软体。可选配间隙消除（防撞）装置，强化研磨制程能力的稳定，防止程式执行时错误动作所造成机件碰撞的损伤。
浏览次数：5002
发布时间：2018-08-01
索取报价
设备特性：
外圆磨床主体结构，搭配C轴实行角度控制工作主轴（直结式电主轴），以研磨各式异形研磨。
工作主轴搭载精密角度译码器，角度控制分辨率可达0.1um。
进刀轴采用线马驱动方式，配合全闭式回路控制光学尺，加工精度高。
保留外圆磨床各项功能，可分别应用于角度控制与速度控制。
搭配大光长荣自行开发CAD/CAM软件（选配），客制图形转出研磨路径迅速便捷。
采用高速运算控制器，PC Based+Windows XP 作业系统下执行，允许使用第三方应用软体。
可选配间隙消除（防撞）装置，强化研磨制程能力的稳定，防止程式执行时错误动作所造成机件碰撞的损伤。
依功能性需求，搭配主轴台式样（金属法）及尖型成形修整轮式样（排列式）。
|
OCD-3225CAM |
|
|
能力 |
|
|
工作台最大旋径 |
Ø320 mm |
|
两顶心间最大距离 |
250 mm |
|
最大研磨直径 |
Ø300 mm |
|
两顶心间最大承受重量 |
150 kg |
|
砂轮 |
|
|
外径 x 宽 x 内径 |
Ø355 x 50 x Ø127 mm |
|
周速 |
45 M/s |
|
转速 |
2245 r.p.m. (2420 r.p.m.) |
|
砂轮轴座 |
|
|
快移速度 |
10 M/min |
|
最小设定值 |
0.001 mm (0.0001 mm) |
|
滑台 |
|
|
快移速度 |
10 M/min |
|
最小设定值 |
0.001 mm (0.0001 mm) |
|
旋转角度 |
0° ~ 12° |
|
工作主轴头 |
|
|
顶针斜度 |
MT. No.4 |
|
主轴转速 |
0~300 r.p.m. |
|
凸轮研磨速度 |
0~30 r.p.m. |
|
工作主轴负荷(含夹具) |
35 kg (最长长度 : 150 mm) |
|
尾座 |
|
|
顶针斜度 |
MT. No.4 |
|
尾座轴移动距离 |
25 mm |
|
控制器 |
FAGOR |
|
马达 |
|
|
砂轮主轴 |
5.5 kW |
|
工作主轴 |
2.5 kW |
|
砂轮轴座进给 |
3.6 kW |
|
工作台进给 |
3.6 kW |
|
油压泵浦 |
0.75 kW |
|
砂轮轴润滑泵浦 |
0.18 kW |
|
冷却泵浦 |
0.18 kW |
|
箱量 |
|
|
润滑油箱 |
18 L |
|
选配件用润滑油箱 |
18 L |
|
机台重量 |
|
|
净重 |
3400 kg |
