特点：
高精度

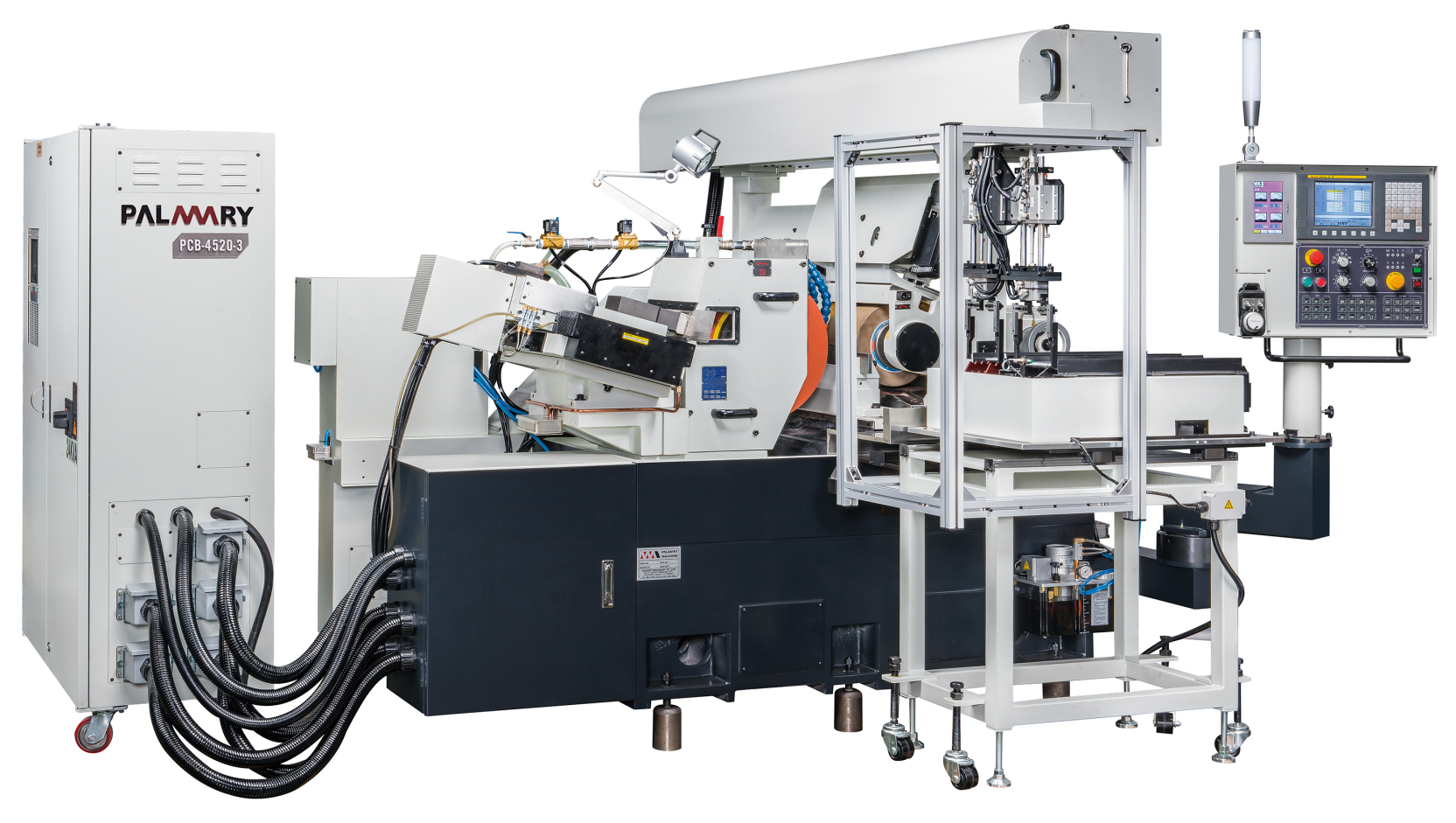

高精度、高刚性的全规格六轴CNC培林主轴式样无心磨床，可对应广泛研磨需求。
高刚性
床身、结构支撑肋等采最适配置，设计出高刚性且精度稳定的本台。
培林主轴式样
采用超精密复列式滚柱轴承的高刚性单持式砂轮主轴，使研磨更轻快、更精密。
|
PCB-4520 |
|
|
能力 |
|
|
研磨工作物直径 |
Ø1~80 mm |
|
砂轮 |
|
|
砂轮尺寸 (外径x宽度x内径) |
Ø455 x 205 x Ø228.6 mm |
|
砂轮周速 |
最大 3000 M/min (2100 r.p.m.) |
|
砂轮驱动马达 |
11 kW x 4 P |
|
润滑方式 |
油雾式 |
|
调整轮 |
|
|
调整轮尺寸 (外径x宽度x内径) |
Ø260 x 205 x Ø101.6 mm |
|
转速 |
10~300 r.p.m. (无段) |
|
马达 |
2.0 kW 伺服马达 |
|
倾斜角度 |
+5° ~ -5° |
|
水平旋回角度 |
+0.5° ~ -0.5° |
|
修整角度 |
+5° ~ -5° |
|
前后微距调整 |
+3 ~ -3 mm |
|
下滑板 |
|
|
方形滑板 |
滚珠螺杆 + 减速机 |
|
上滑板 |
|
|
方形滑板 |
滚珠螺杆 + 减速机 |
|
润滑 |
強制润滑自动給油 |
|
控制器 |
FANUC |
|
机械尺寸 |
|
|
长 x 宽 x 高 |
2870 x 2453 x 2326 mm |
|
净重 |
3800 kg |
