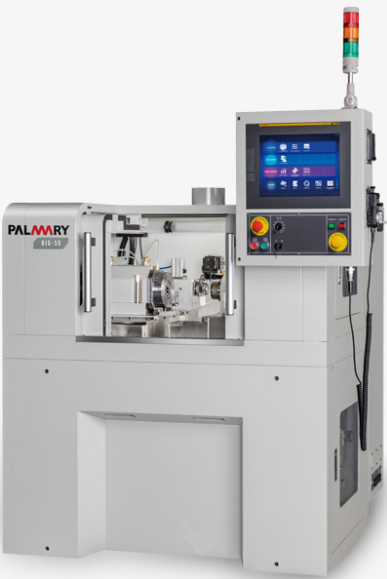

OIG-50小型数控内圆磨床

简要描述:

浏览次数:112

发布时间:2022-04-22

索取报价

特点:

大光长荣新一代CNC小型内圆磨床,采用内藏式主轴设计,为追求更卓越稳定而采用矿物人造铸造本台,并占地小型化及优雅的造型,搭配先进CNC控制器与对话式界面,内圆磨床技术带进另一个新领域。

矿物铸造本台

采用人造矿物铸造本台,机身坚固耐用且稳定,可安定地进行高精度加工,提供稳定基础。



机台小型化

本台面积仅B1纸张尺寸,将机台占地缩小化,更能搭配自动化设计,达到提高客户厂房土地使用率。



内藏式主轴

砂轮轴与工作主轴均采用内含高性能培林的内藏式主轴,可实现高精度的研磨加工需求。



高速研磨效率

X、Z轴采用线性伺服马达,能符合客户高速研磨需求并缩短加工时间,两轴也配置光学尺,以实现高速精密研磨效率。

OIG-50



能力



最大夾持可能外徑

Ø50 mm

最大研磨內徑

Ø20 mm

最大加工長度

40 mm

工作主軸頭 (內藏式)



旋轉角度

+0.5° ~ -0.5 °

主軸外徑

Ø160 mm

轉速

0~3000 r.p.m.

夾持方式

自動空壓夾爪 ( 3爪 - 6" )

驅動方式

內藏馬達

潤滑方式

油氣

冷卻方式

油路循環

砂輪主軸 (內藏式)



主軸外徑

Ø100 mm

轉速

90000 r.p.m.

潤滑方式

油氣

冷卻方式

油路循環

X 軸滑板



導軌方式

線軌

驅動方式

線性馬達

最小設定值

0.0001 mm

快速進刀

20 M/min.

移動行程

70 mm

Z 軸滑板



導軌方式

線軌

驅動方式

線性馬達

最小設定值

0.0001 mm

快速進刀

20 M/min.

移動行程

140 mm

滾輪修整 (內藏式馬達)



修整方式

修整滾輪

驅動方式

內藏式馬達

轉速

5000 ~ 10000 r.p.m.

潤滑方式

油氣

冷卻方式

油路循環

控制系統



軸數

2 軸

品牌

FANUC

冷卻系統



冷卻方式

油溫冷卻機

冷卻部位

主軸、線軌、砂輪主軸、修整主軸

本台



材質

人造礦物本台

機械重量



機械重量

2000 kg
