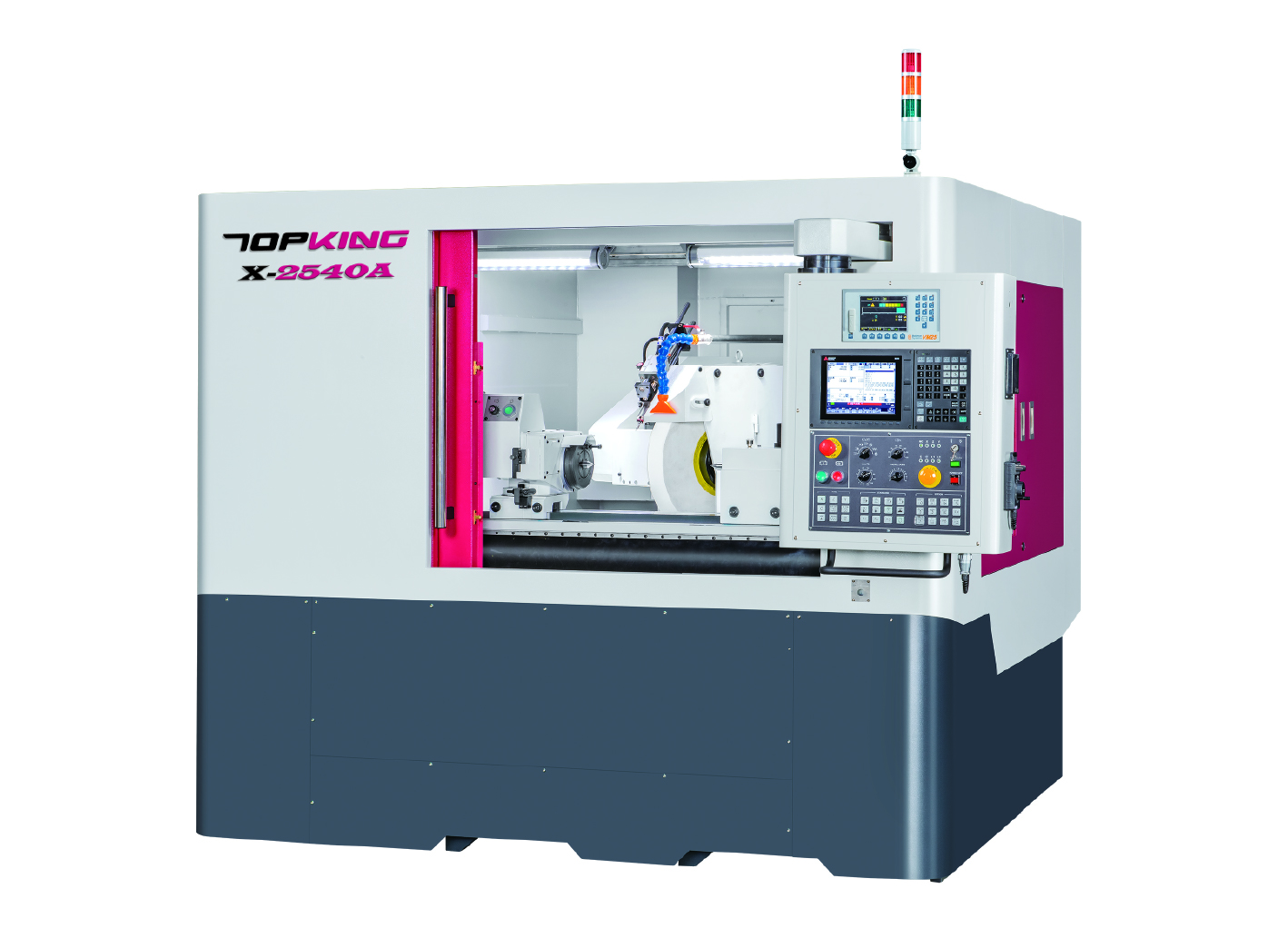

CNC型数控端面斜进式数控外圆磨床，专为提升加工效率所提供，砂轮轴(X轴)与横移轴(Z轴)采用先进的
斜进式十字形滑台设计配合斜进式砂轮轴座，可同时进行外径及端面研磨加工作业，缩短加工时间，操作
系统搭载高性能的CNC控制系统内建图形对话式(GUI)操作介面，设定及操作简易，研磨加工应用广泛，提
供给使用者最便捷的加工环境。
产品特色
|
机体 |
|
■ 采用高米汉纳(Meehanite)铸铁制成，经烧炖处理及时效处理再加工，材质稳定性佳。
■ 滑轨经高周波硬化处理、精密研磨；机体材质稳定，配合内部筋骨结构强化设计，无变形之虑，品质经得起考验。
■ 本机的结构不同于以往的轻量结构的设计理念，大幅提升机体及结构刚性，达到更加稳固的诉求，滑轨采用更厚实的1V1平的设计结构，在研磨时提供最佳的精度及稳定性。 |
|
十字滑台设计 |
|
■ X轴与Z轴结构采用十字滑台形式设计，缩小占地面积。
■ 两轴使用全密闭伸缩护罩，完整的保护传动结构，杜绝研磨屑与冷却液的污染。
■ X轴与Z轴标配高解析度封闭式光学尺，稳定定位精度与加工品质。 |
|

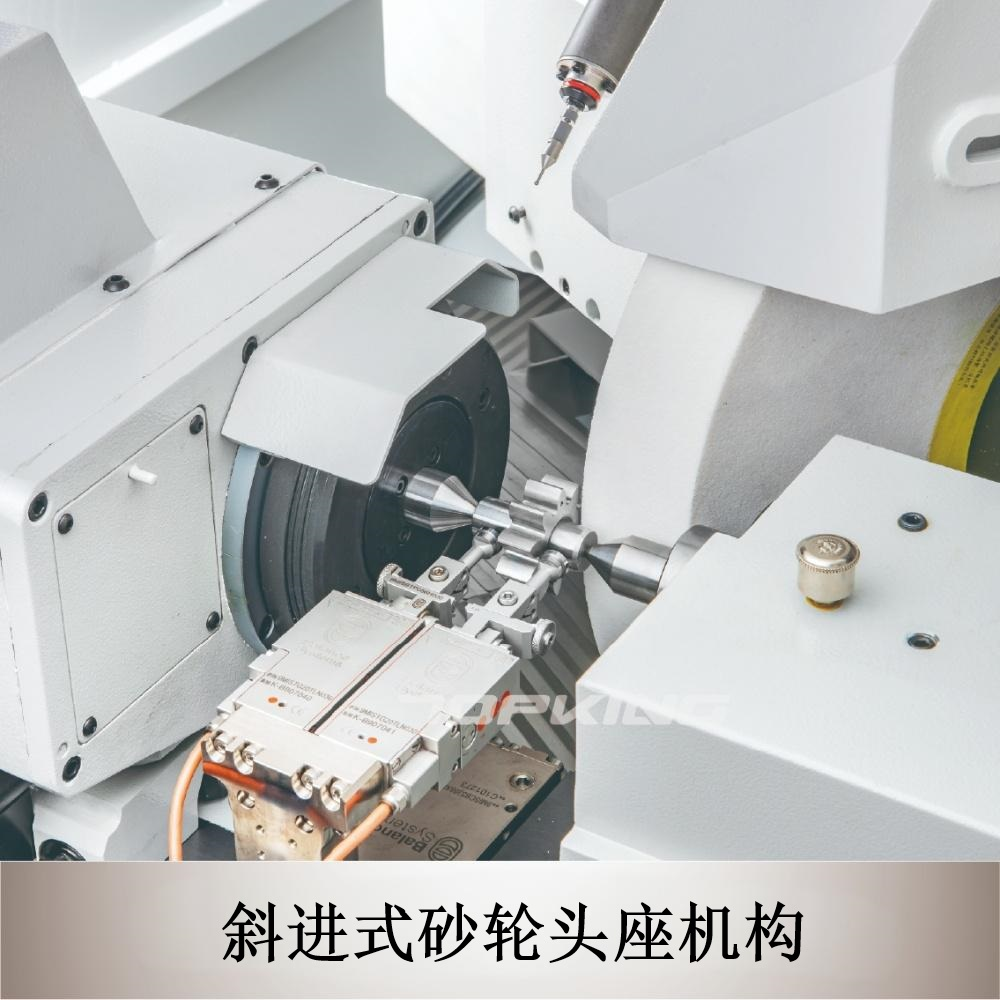

斜进式砂轮头座机构 |
|
■ 培林式主轴，采用精密轴承，使用寿命长，更换、维修、保养相较容易。
■ 砂轮主轴采用SNCM-220高级合金钢材，经正常化、调质、渗碳热处理、深冷处理等多重处理。再作精密研磨与镜面处理，表面硬度达HRC62°以上。保证不变形、耐磨耗、永保高精度。 |
|
高刚性滑轨设计 |
|
根据加工性质的不同，采用不同的设计方式:
X-25 系列两轴采用精密线轨搭配滚珠螺杆设计，为小型工件提供轻快的进给模式 |
|

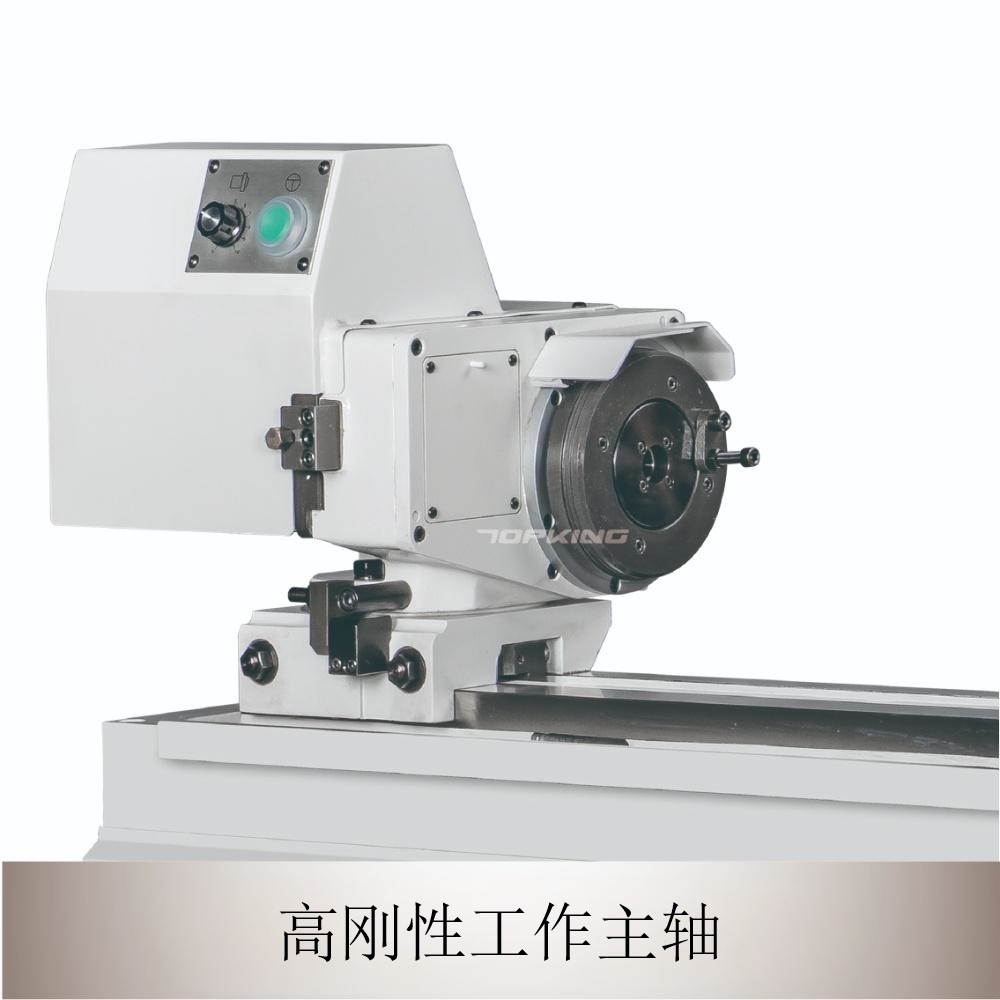

高刚性工作主轴 |
|
工作主轴采用精密级轴承，在研磨时展现最佳的稳定性。
采伺服马达驱动，无段变速可依需求变更速度。 |
|

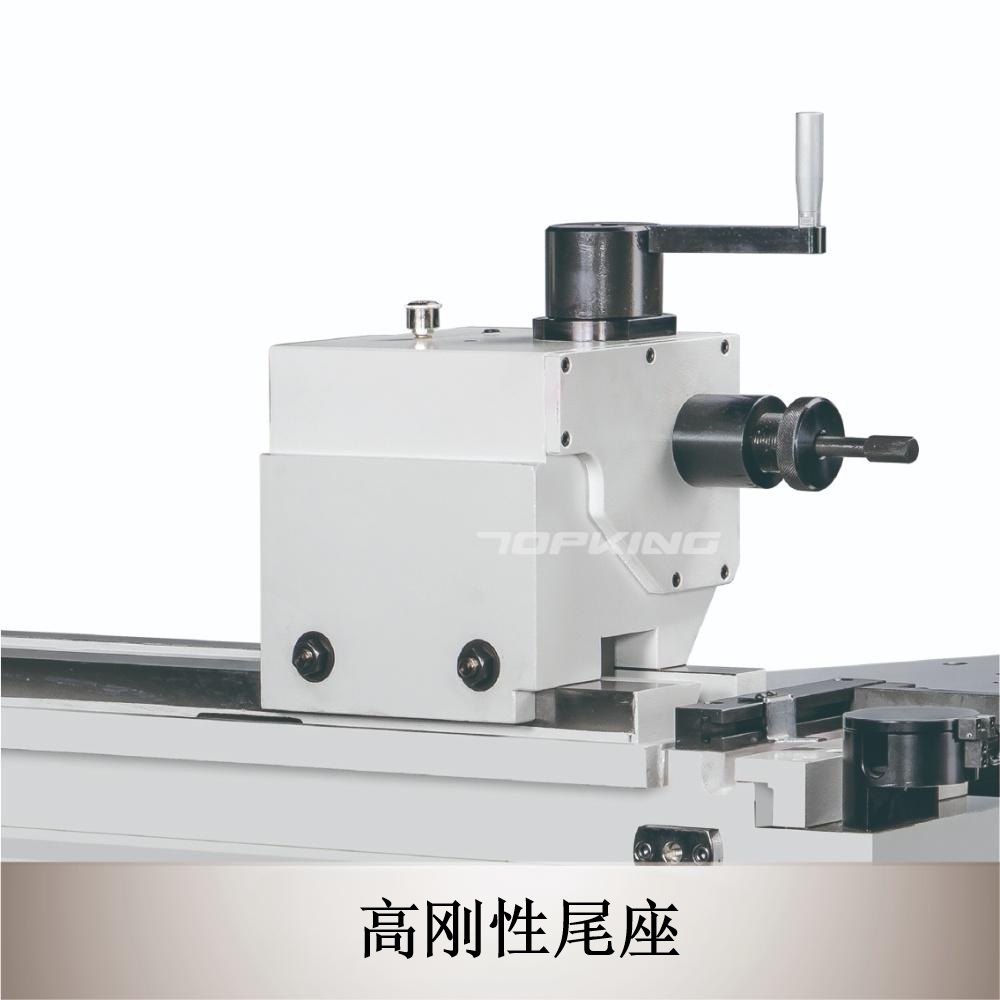

高刚性工作主轴及尾座 |
|
■ 工作主轴台与尾座针对重型工件设计，结构刚性强，提升了整体载重量。
■ 主轴台采用伺服马达驱动，可依需求无段变速调整。
■ 尾座可选用油压式与止挡装置，操作便利。
■ 工作主轴及尾座皆附有平面气压设计，方便位移、减少摩擦，加强使用寿命。
■ 主轴及尾座装有针对顶针与顶针孔接触面的冷却装置，降低顶针与顶针孔接处面摩擦发热所产生的变形。 |
|
砂轮修整 |
|
X轴与Z轴两轴同动控制，依工件需求，进行多段差成形修整。 |
|
人性化操作系统 |
|
■ 内建先进的CNC控制系统搭配图形对话式的操作介面。操作者可借着图形的导引，将复杂的工件分成数个研磨工序，以数值化的方式简化研磨及修整的工序编辑。不需另外进行复杂的程式编写(G码、M码)，提供最便捷的操作环境。
■ 内建多样化的研磨及修整方式，可数值化编辑外径、内径(选配)、端面、成型的研磨及修整工序。 |
产品规格
|
能力 |
|
|
工作台最大旋径 |
Ø270 mm |
|
两顶心间最大距离 |
400 mm |
|
最大研磨直径 |
Ø250 mm |
|
最大研磨长度 |
400 mm |
|
两顶心间最大承受重量 |
60 kg |
|
中心高(工作台面至顶针中心) |
135 mm |
|
砂轮 |
|
|
外径 x 宽 x 内径 |
Ø510 x 50~75 x Ø127 mm |
|
线速度 |
33 m/sec (选配.: 45 m/sec) |
|
回旋工作台 |
|
|
旋转角度 |
-1° ~ +8° |
|
工作主轴头 |
|
|
旋转角度 |
-30° ~ +90° |
|
顶针斜度 |
MT. No. 3 (选配: MT. No. 4) |
|
主轴转速 |
10 ~ 300 rpm |
|
工作主轴负荷(含夹具) |
15 kg (最长长度: 100 mm) |
|
尾座 |
|
|
中心顶针规格 |
MT. No. 3 (选配.: No. MT4) |
|
中心顶针移动方式 |
手动 |
|
尾座轴移动距离 |
25 mm |
|
锥度微调距离 (选配) |
±0.03 mm |
|
X轴行程 |
|
|
最大移动距离 |
300 mm |
|
快速移动速度 |
6000 mm/Min |
|
自动切入速度 |
0.001 ~ 2000 mm/Min |
|
最小设定值 |
0.001 mm |
|
Z軸行程 |
|
|
最大移动距离 |
580 mm |
|
快速移动速度 |
6000 mm/Min |
|
自动切入速度 |
0.001 ~ 2000 mm/Min |
|
最小设定值 |
0.001 mm |
|
马达 |
|
|
砂轮主轴 |
5.5 kW |
|
工作主轴 |
1.0 kW |
|
X轴-砂轮轴座进给 |
1.5 kW |
|
Z轴-工作台进给 |
1.5 kW |
|
轴向润滑 |
自动润滑(LUBE) |
|
润滑油压马达 |
NIL |
|
动力油压马达 |
0.37 kW |
|
冷却液泵浦 |
0.37 kW |
|
容器容量 |
|
|
动力油压油箱 |
18L |
|
润滑油箱 |
NIL |
|
机器 |
|
|
尺寸 |
2200 x 2150ｘ1900 mm |
|
重量 |
4300 kg |
|
中心高(地面起至顶针中心) |
1110 mm |
