X-6CAMCNC型数控外圆磨床CAM专用机

简要描述:

浏览次数:626

发布时间:2023-05-10

索取报价

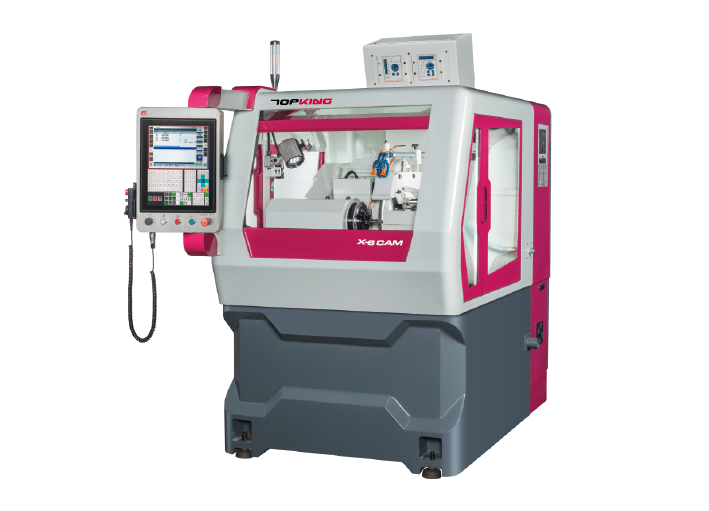

X-CAM系列 是一台针对偏心圆及异形研磨所设计的专用机种。

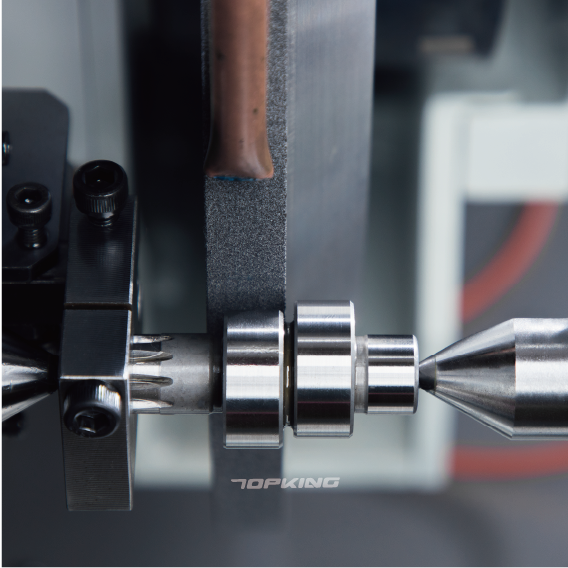

应用于研磨偏心轴、凸轮轴、曲柄轴、多边形冲头..等异形工件,特别适用于制造汽机车零件、

自动化设备零件等产业。其搭载高阶西门子控制系统及配合金格专属的作业画面,可快速设定

加工讯息,提供给客户最高品质的加工精度及操作环境。



产品特色



机体

 人造花岗岩床身,拥有极佳的耐震系数及热稳定性。

 机身占地面积小,能更有效的运用工作空间。

十字滑台设计

工作台始终固定于底座上,搭配X轴与Z轴十字滑台设计,提升加工速度与稳定性。

 X轴与Z轴结构采用十字滑台形式设计,缩小占地面积。

 两轴使用全密闭伸缩护罩,完整的保护传动结构,杜绝研磨屑与冷却液的污染。

X轴线性马达驱动

 X轴线性马达直接驱动搭配线性导轨,进给无背隙问题

 十字滑台结构,进刀轴(X)装载高速、高精度线性马达配合全闭式回路控制光学尺,进刀快速且精准,与C轴相互搭配,将角度与速度控制在最流畅的配合状态。

 移动速度快,每分钟可达15,000 mm

 线性马达本身主要由线圈及永久磁铁构成,无磨耗,使用寿命较长。

工作主轴

工作主轴采直截式马达驱动,搭配精密角度译码器,角度控制误差控制于±0.2”,实行精确的角度控制来研磨各式各样的偏心圆或异形工件。

微调式尾座

 尾座润滑油采用油浴式润滑系统,随时确保尾座的高精度。

 润滑系统有附油量检视计,方便操作者检视油量。

 采用两顶针固定式研磨时,尾座可作±0.03mm 精密微调,进行锥度校正。

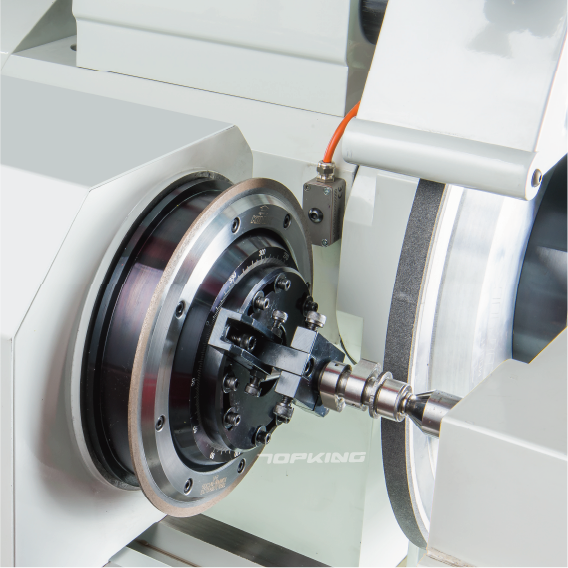

砂轮修整

 多样化的修整机构可依需求选择

 图形对话式砂轮修整介面,简易设定修整程式,可更简易且有效率地完成砂轮修整设定,自动修整成型,符合工件需求。

 可配合工件及砂轮修整需求,选择不同样式的钻石滚轮修整装置(选配)

全罩钣金

标配全罩式钣金,提供最安全的加工环境

人性化操作系统

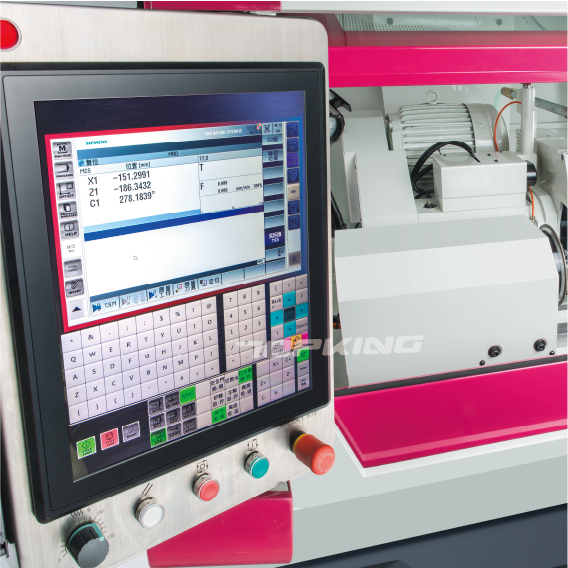

搭载西门子840Dsl操作系统,内建针对异形与偏心圆研磨的图形对话式操作介面,搭配触控式萤幕使操作更简易,另可搭配CAD/CAM软体(选配),针对客制图型转出研磨路径,提供最有弹性、最人性化的操作环境。







产品规格

能力

工作台最大旋径

Ø230 mm

两顶心间最大距离

200 mm

最大研磨直径

Ø200 mm

最大研磨长度

150 mm

两顶心间最大承受重量

5 kg

中心高(工作台面至顶针中心)

125 mm

砂轮

尺寸(外徑 x 寬 x 內徑)

Ø510 x 50 x Ø127 mm

线速度

45 m/sec

回旋工作台



旋转角度

-1° ~ +10°

工作主轴头

旋转角度

固定式

顶针斜度

MT. No. 3

主轴转速

10 ~ 300 rpm

工作主轴负荷(含夹具)

5 kgs (最长长度: 100 mm)

尾座

中心顶针规格

MT. No. 3

中心顶针移动方式

手动

尾座轴移动距离

25 mm

锥度微调距离 (选配)

±30 μm

X轴行程

最大移动距离

210 mm

快速移动速度

10000mm/min

自动切入速度

6000 mm/min

最小设定值

0.001 mm

Z軸行程

最大移动距离

260 mm

快速移动速度

10000 mm/min

自动切入速度

6000 mm/min

最小设定值

0.001 mm

马达

砂轮主轴

2.5 kW

工作主轴

2.28 kW (直驱马达)

X-砂轮轴座进给

875N (线性马达)

Z-工作台进给

2.29 kW (伺服马达)

潤滑油壓

NIL

油壓泵浦

NIL

冷卻液泵浦

0.18 kW

容器容量

润滑油箱

NIL

机器

尺寸

2810 x 2780 x 2155 mm

重量

4300 kg

中心高(地面起至顶针中心)

1150 mm
