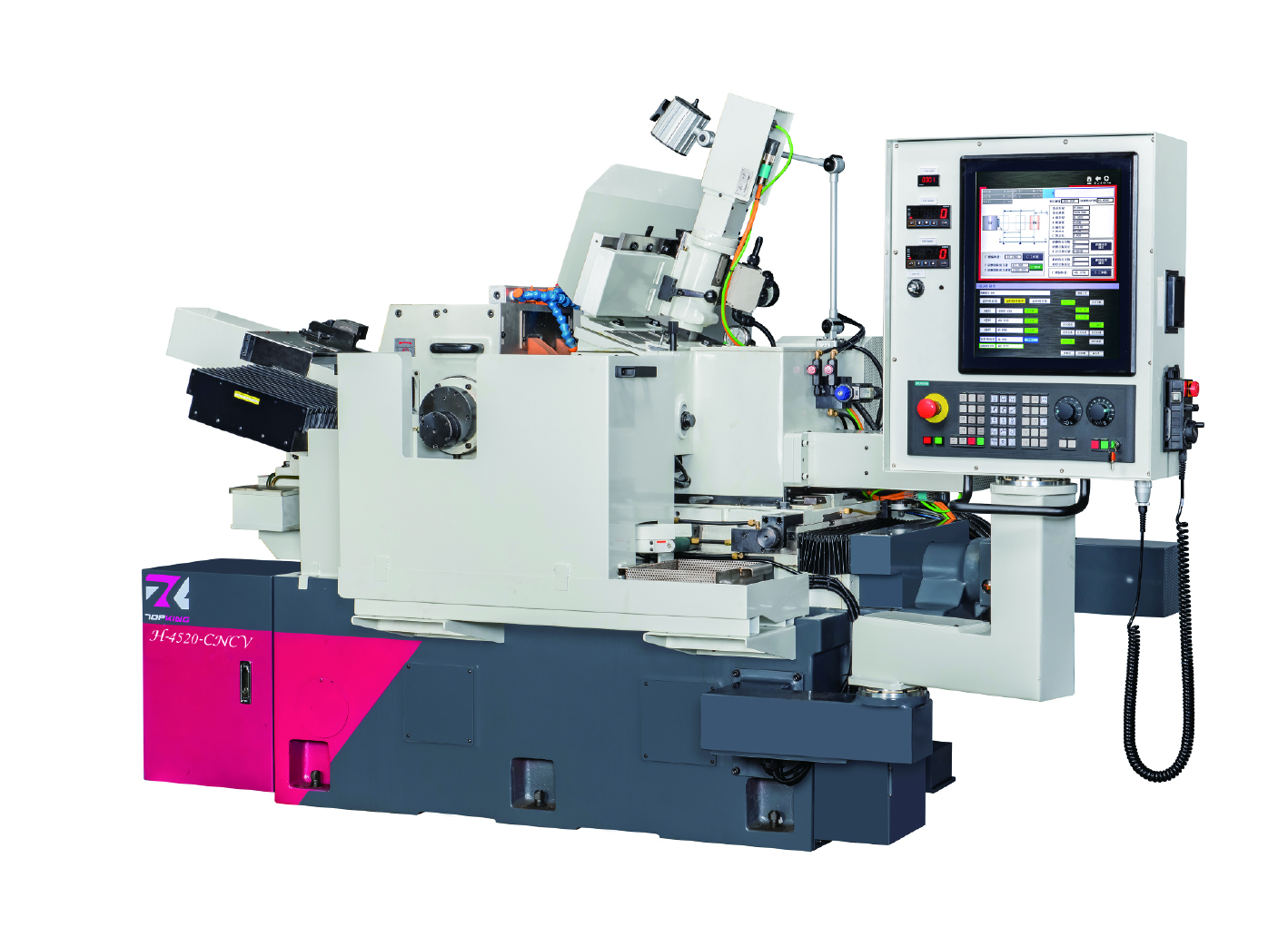

静压无心磨床 (H系列)其砂轮主轴、调整轮主轴以及下滑轨(进刀轴)皆采用精密的液静压结构,
最小进给量可设定0.0005mm,满足客户对于工件圆度、 表粗、加工尺寸等精度要求。
产品特色
机体 |
高刚性的机体结构,机体采用米汉娜铸铁制成,经烧炖处理及时效处理后再加工。滑轨经过高周波硬化处理、精密研磨,机体材质稳定,无变形之疑虑,耐磨耗性优异。 |
采用静压主轴及滑轨的优势 |
■ 无金属间磨耗,提升机器的使用寿命
■ 低金属摩擦,加工时温升低、不易变形,提升加工稳定性及工件精度。
■ 高压油膜包覆主轴周围,适合高速旋转。
■ 高精度应用及恒定的旋转,确保回转精度。 |

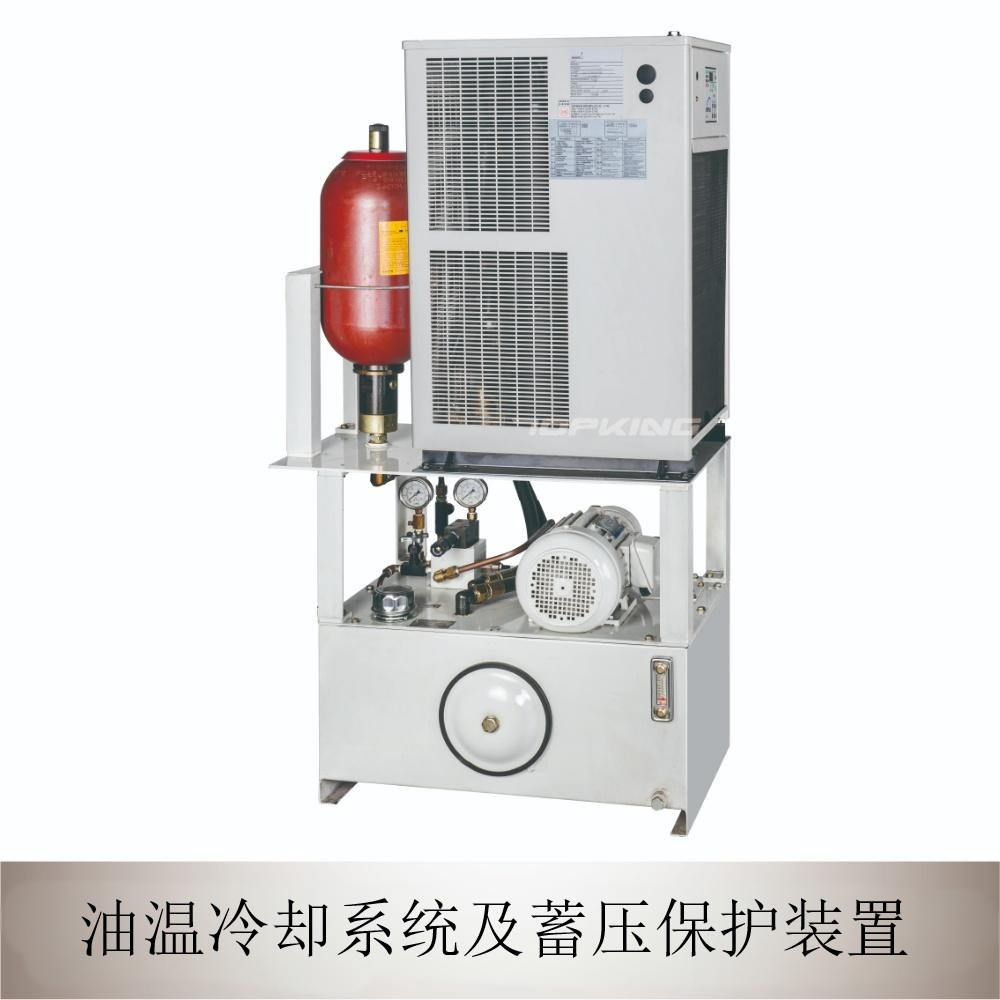

蓄压保护装置及油温冷却系统 |
■ 标准配置液压皮囊式蓄压器,作为机器在非预期的状况下断电时的紧急应变支援。特殊的蓄压器设计,能促使静压油在因断电造成的压力下降时,回流至主轴的静压系统中。可避免主轴在高速运转的状态下因断电导致静压油膜瞬间丧失而造成的损坏。
■ 油温冷却系统搭配油温冷却机,有效的维持油温恒温,防止主轴因油温的变化而影响加工精度。 |

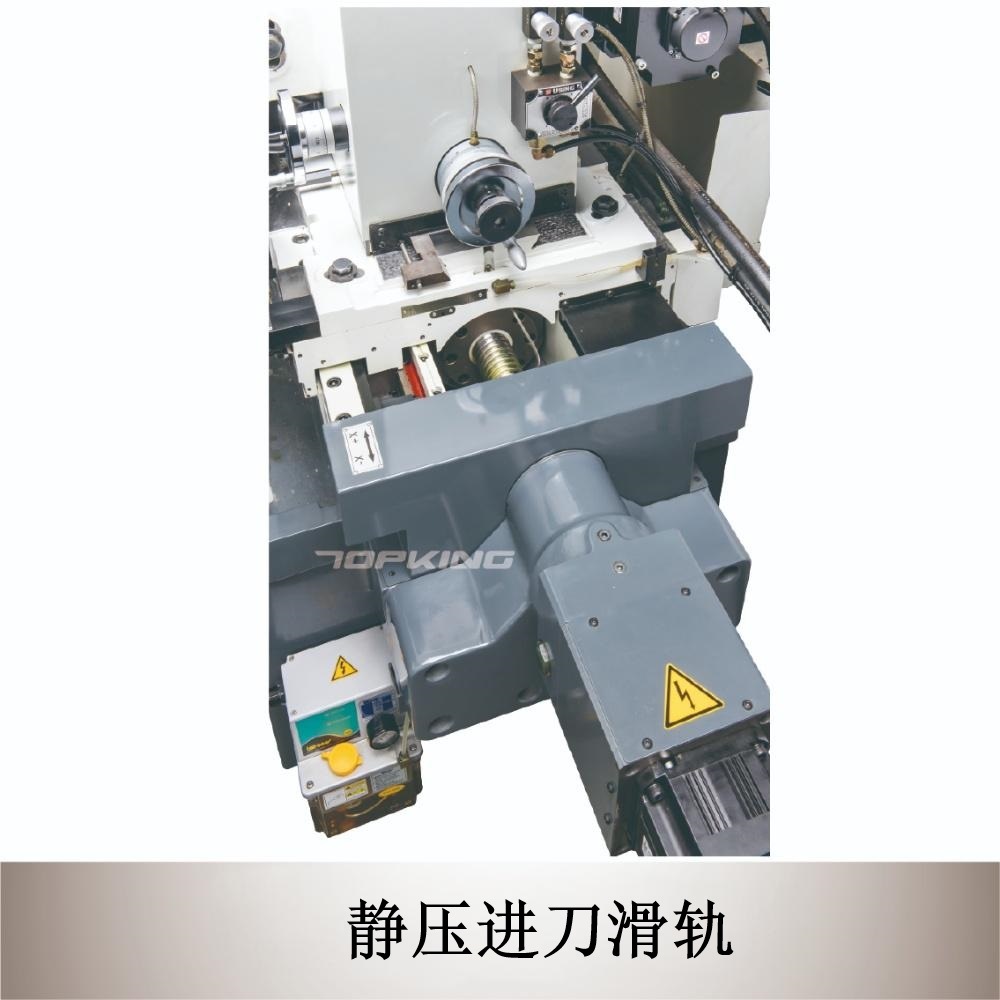

静压进刀滑轨 |
下滑台采用精密型自动润滑静压结构,滑动顺畅、快速,进刀精准,使加工更稳定。
■ 下滑轨采伺服马达驱动,搭配谐和式减速机。其结构特性降低背隙产生、增加扭力,提升加工效率及稳定加工品质。
■ 微调式进刀装置,手动最小进刀量可设定0.001mm。数值控制可设定最小进刀量为0.0001mm,以满足各种工件精度要求。 |

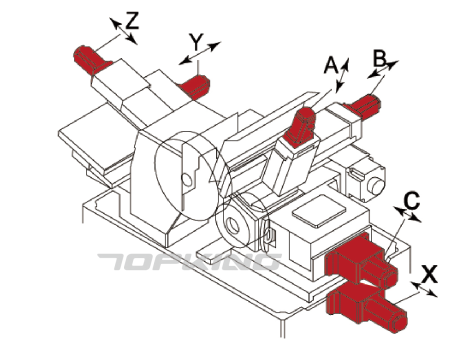

轴向组合- CNC系列適用
Z 軸
砂輪自動修整(垂直軸)
Y 軸
砂輪自動修整(水平軸)
A 軸
调整轮自动修整(垂直軸)
B 軸
调整轮自动修整(纵向轴)
C 軸
调整轮上滑板自动进刀
X 軸
调整轮下滑板自动进刀 |
|
产品规格
能力 |
|
工作物直径 |
Ø1 ~ Ø45 mm |
停止式最大长度 |
205 mm |
自动进给最小设定值 |
0.0005 mm |
砂轮 |
|
尺寸 (外径x宽度x内径) |
Ø455 x 205 x Ø228.6 mm |
线速度 |
45 m/sec |
线速度 |
1800 rpm |
调整轮 |
|
尺寸 (外径x宽度x内径) |
Ø255 x 205 x Ø127 mm |
调整轮转速 |
10 ~ 300 rpm |
调整轮倾斜角度 |
+5° ~ -3° |
调整轮旋转角度 |
±5° |
手轮 |
|
上滑轨进刀手轮 |
4 mm/rev. (0.05 mm/graduation) |
下滑轨微调手轮 |
0.08 mm/rev. (0.001 mm/graduation) |
修整进刀手轮 |
2 mm/rev. (0.01 mm/graduation) |
马达 |
|
砂轮马达 |
7.5 kW (4P) |
调轮马达 |
3.5 kW (伺服马达) |
油压泵浦 |
1.5 kW |
冷却液马达 |
0.18 kW |
油冷机马达 |
0.37 kW |
下滑板进刀马达(X轴) NC 1轴 |
1.0 kW |
容器容量 |
|
油箱 |
90 L |
水箱 |
100 L |
机器 |
|
尺寸(长x宽x高) |
4560 x 2200 x 1950 mm |
重量 |
4300 kg |
