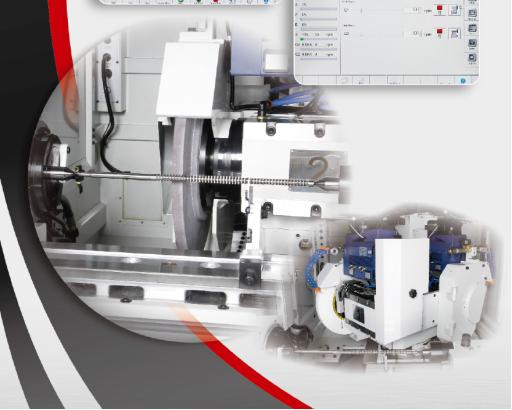

内外圆复合磨床（转台式）特点:
1. CNC外圆万能转头磨床，适用于中型尺寸工件。
2. 两顶心间距 950 mm，工件台旋径 320 mm。
3. 两顶心最大承受重量 150 公斤。
4. 砂轮头自动旋转 (B轴)，最小设定旋转角度 0.0003°。
5. 机台最多可装载3颗砂轮。
6. 全罩板金。
7. 工件可作内外径，端面一次夹持研磨，以节省时间及达到高精度研磨。
8. 砂轮头B轴直zm接驱动，可快速定位及达到高精度研磨需求。
.. 砂轮头旋转重复定位精度可达 <1\" (1秒 - 角度单位)。
|
OCD-M2/M3 |
|
|
|
|
|
|
|
|
|
|
|
型 号 |
|
|
|
OCD-3235M |
|
|
OCD-3265M |
|
|
OCD-3295M |
|
工作台最大旋径 |
|
|
|
最大 ∅320 mm |
||||||
|
两顶心间最大距离 |
|
|
|
350 mm |
|
|
650 mm |
|
|
950mm |
|
最大研磨直径 |
|
|
|
最大 ∅300 mm |
||||||
|
两顶心最大承受重量 |
|
|
|
150 kg |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
外圆砂轮(直式) |
|
外径x宽x内径 |
|
∅510x50x∅203.2 mm |
||||||
|
|
|
周速度 |
|
2000 m/min.(33 m/s) |
||||||
|
|
|
转速 |
|
1248 r.p.m. |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
外圆砂轮(斜式) |
|
外径 x宽x内径 |
|
∅510x75 x∅203.2 mm |
||||||
|
|
|
周速度 |
|
2000 m/min.(33 m/s) |
||||||
|
|
|
转速 |
|
1248 r.p.m. |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
内磨砂轮主轴 |
|
砂轮回数转 |
|
14000-30000r.p.m. |
||||||
|
|
|
砂轮直径 |
|
∅43-∅60 mm |
||||||
|
|
|
砂轮最大线速度 |
|
2700 m/min. |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
B轴砂轮旋转轴座 |
|
角度回转范圉 |
|
－40°～+220° |
||||||
|
|
|
重复精度 |
|
<1”(1 秒-角度单位) |
||||||
|
|
|
旋转时间 0°~180° |
|
<3s |
||||||
|
|
|
最小设定角度 |
|
0.0003° |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
X轴砂轮轴座 |
|
快速移助 |
|
6 m/min. |
||||||
|
|
|
最小设定值 |
|
0.001(选配 0.0001)mm |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Z轴工作台 |
|
快速移动 |
|
6 m/min. |
||||||
|
|
|
最小设定值 |
|
0.001(选配 0.0001)mm |
||||||
|
|
|
旋转角度 |
|
0°~ 8.5° |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
工作主轴头 |
|
顶针斜度 |
|
MT. 4 |
||||||
|
|
|
主轴转速 |
|
10-300 r.p.m. |
||||||
|
|
|
旋转角度 |
|
-30°~ +90° |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
尾座 |
|
顶针斜度 |
|
MT. 4 |
||||||
|
|
|
尾座轴移动距离 |
|
35 mm |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
控制器 |
|
品牌 |
|
FANUC |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
马达 |
|
砂轮主轴 |
|
5.5 kW 4P (7.5 hp) |
||||||
|
|
|
内磨主轴(内藏式) |
|
15 |
||||||
|
|
|
砂轮旋转轴座-B轴(伺服马达) |
|
0.75 kW(1.0 hp) Tc: 2.0 Nm |
||||||
|
|
|
砂轮轴座进给-X轴(伺服马达) |
|
1.6 kW (2.1 hp) Tc: 8.0 Nm |
||||||
|
|
|
工作台进给-Z轴(伺服马达) |
|
1.6 kw (2.1 hp) Tc: 8.0 Nm |
||||||
|
|
|
工作主轴(伺服马逵) |
|
1.6 kW (2.1 hp) Tc: 8.0 Nm |
||||||
|
|
|
油压泵浦 |
|
0.75 kW 4P (1.0 hp) |
||||||
|
|
|
润滑系统 |
|
0.18 kW 4P (0.24 hp) |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
容量 |
|
冷却水箱 |
|
60 L |
||||||
|
|
|
油压油箱 |
|
42 L |
||||||
|
|
|
内藏主轴冷却油箱 |
|
15 L |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
电源供应 |
|
电源容量 |
|
34.2 KVA |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
机械重量 |
|
长x宽x高 |
|
3100x3995x2227 mm |
|
|
3700x3995x2227 mm |
|
|
4300 x3995 x2227 mm |
|
|
|
净重 |
|
8500 kg (预估) |
|
|
10000 kg(预估) |
|
|
12000 kg(预估) |
|
|
|
|
|
|
|
|
|
|
|
|
