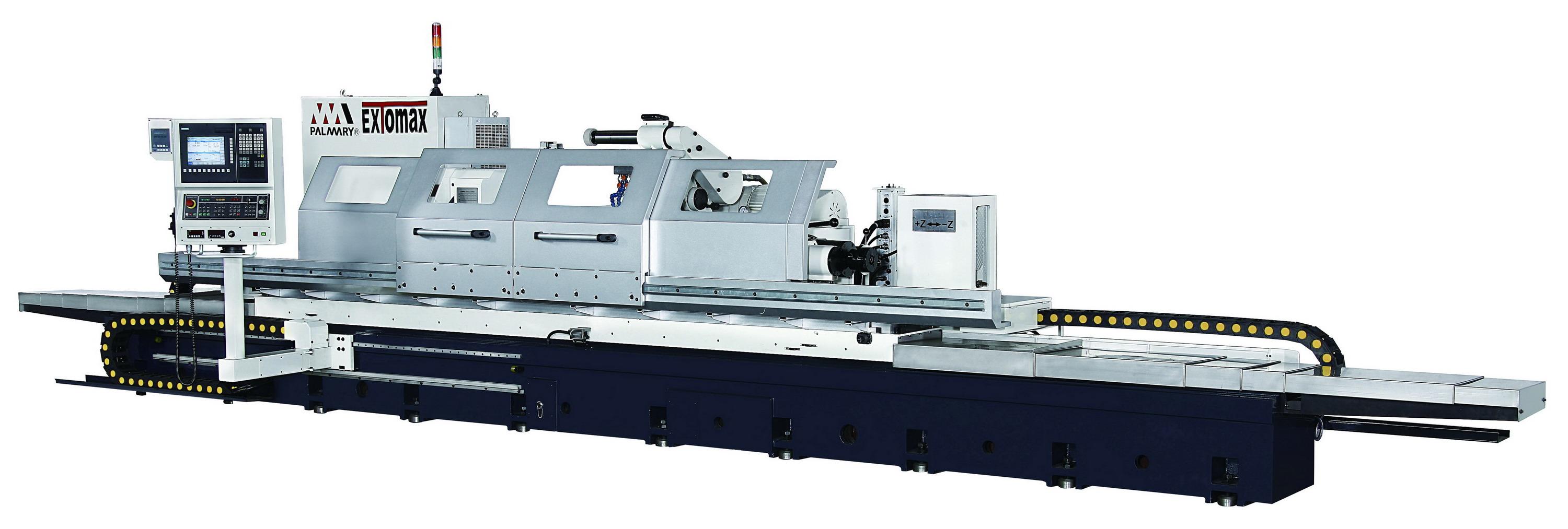

OCD-65400大型数控外圆磨床

简要描述:

浏览次数:3907

发布时间:2016-11-26

索取报价





一.机械优点:

l        设备设计重点在于高效率、高精度与简易操控性。机械结构完全依据人体工学原理而设计。

l        机体采用高级米汉纳铸铁制成,经烧炖处理及时效处理后再加工,滑轨经高周波硬化处理,精密研磨。机体材质稳定,无变形之虑,且耐磨耗性优异。

l        床身重心低,刚性高,提升结构稳定性。

l        床身结构内部采用最合理的结构强化设计,确保最佳机械刚性。

l        床身滑轨经研磨后,再精密铲花。

l        前后与左右工作滑台,加大整体跨距与轨道宽度,无论在平面侧或V面侧都经过精密铲花,配合油静压结构设计,滑台运动轻巧、平稳,重复精度达到u级。

l        具有两轴控制特性,配合辅助细微工作主轴之旋转。

l        即使设定在任何角度,砂轮头仍保持直线进刀及退刀,砂轮及工件之纵向位置检查容易。

l        特殊微进给研磨功能设计,使镜面研磨及端面研磨精度轻易达到0.001mm

l        主轴头结构稳重,并采用精密轴承,支撑稳固。无论是外径研磨、内孔研磨、端面研磨等,精度优异。主軸頭採用伺服馬達驅動,可無段變速調整。

l        砂轮主轴采用高级合金钢材(SNCM-220)精密加工制成。经正常化、调质、渗碳处理、深冷处理等多重处里完后,再经精密研磨与镜面处理,主轴表面硬度高达HRC62°以上。主轴无热变形、无磨耗之问题,促使研磨精度高。

l        砂轮主轴设计,采用液体静压轴承,主轴稳定运行于油膜中,完全无金属间之接触磨擦,提升主轴刚性与绝佳的抗震性能,精度可达0.001mm

l        工作主轴台与尾座针对重型工件设计,结构刚性强,提升了整体载重量,主轴台采用伺服马达驱动,可依需求无段变速调整,加上精密斜角轴承的支撑达到无颤抖的传动能力,尾座更可选用油压式与止挡式装置便利操作,附有平面空气轴承设计方便位移,减少摩擦加强寿命

l        控制面板操作方便,彩色图形显示。附有三色警示灯、分离式手轮-调整试机更加方便、紧急停止按钮-可瞬间退开砂轮。

l        电控回路符合欧规;电控回路采用高级组件组成,控制性能可靠且使用寿命长。

l        电控箱附热交换器,确保电控回路的常温运作,以及控制型能之稳定性。且控制箱具有防尘特性。

l        砂轮修整循环可储存最多五种砂轮形式;可设定三种砂轮修整模式-粗修、半精修、精修。

适合少量多样研磨,生产效率提升30%以上。

●应用范围: 大型轮轴、大型马达轴、大型印刷轴、橡胶滚轮、轧辊轴、大型滚筒等。



主要设备参数:

1.        能力

Ø          两顶心间最大距离:4000mm

Ø          工作台最大旋径:650mm

Ø          两顶心最大承受重量:800KG(使用两顶针时65%  500KGS

Ø          工件研磨最大外径:420mm

2.        砂轮轴座

Ø          快移速度:4 m/min

Ø          最小设定值:0.001mm(可修改为0.0001mm

3.        砂轮

Ø          轮尺寸:Φ510X50~125mmXΦ152.4mm(外径××孔径)

Ø          周速度:33m/s

4.        工作主轴头

Ø          顶针斜度MT:5

Ø          主轴转速:0~250R.P.M.

5.        尾座

Ø          顶针斜度MT:5

Ø          中心顶针移动方式:手动或油压

Ø          中心顶针最大移动距离:60mm

6.        工作台(左右滑台)

Ø          快移速度4 m/min

Ø          最小设定值0.001mm(可修改为0.0001mm

7.        马达

Ø          砂轮马达:11KW15HP

Ø          工作主轴马达:4.4KW

Ø          砂轮轴座进给马达:2.8KWAC伺服马达)

Ø          工作台进给马达:4.4KWAC伺服马达)

8.        设备尺寸

Ø          净重:19000KGS





三、标准配件(每台)

1.        光学尺X

1

2.        砂轮与砂轮法兰

1

3.        砂轮修整座(工作台固定式)

1

4.        工具箱

1

5.        顶针

2

6.        冷却附件(水箱+泵浦)

1

7.        油压泵及油箱

1

8.        工作灯

1

9.        半罩式钣金

1



四.建议特别配件



五.工作环境要求

1.         电压与频率:三相 380V ±10%  50HZ±2%

2.         环境温度 0-45°C

3.         相对湿度95%

4.         不可将机械安装与牛头刨床、铣床、冲床等重切削之机械布置在一起,以免影响研磨精度。

5.         不可将机械安装在阳光直射的地方,最好安装在恒温室内,以免影响机械精度。

6.         不可将机械安装在充满灰尘的环境中,以免影响机械精度。

7.         因底座有特殊抗扭力之能力,故不需特别的地基;于地上铺上150mm厚度之水泥即可,把地基与底座以水泥连接并非绝对需要,但通常建亦适用之。

8.         机械安装于操作场所24小时后,再调整其水平。机器受温度及其它因素之影响,水平精度会改变,因此每隔一段时间,必需再重新调整,以确保其高度精密。
