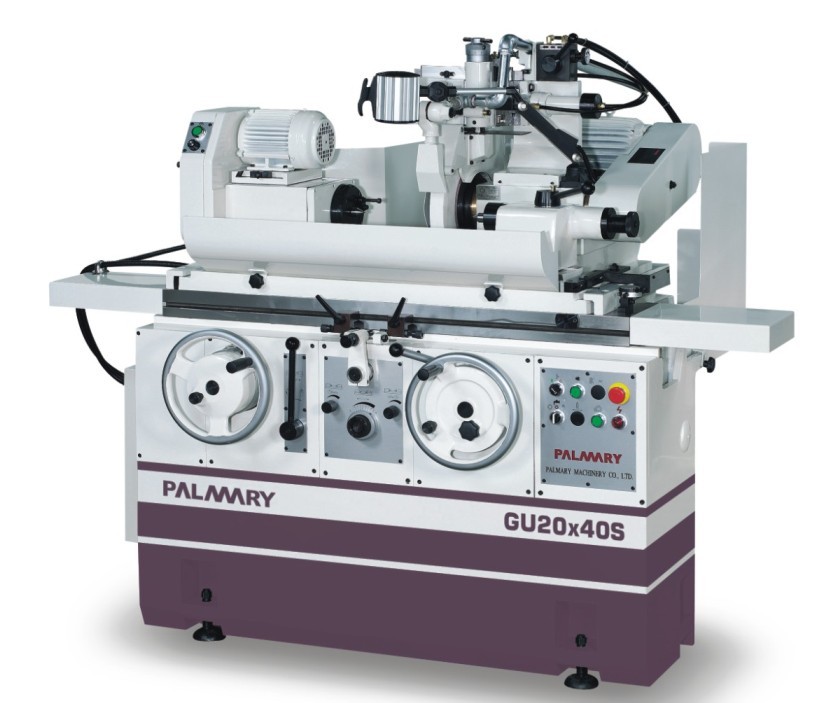

GU20X40S高精密外圆磨床
简要描述：
高精密外圆磨床砂轮轴承采专用于精密研磨的特殊流体静压轴承。具有轻快、完全没有金属摩擦、不发热、不变形及高精度等多项优点；是一种可耐永久使用的特殊轴承。
浏览次数：4386
发布时间：2018-05-31
索取报价
机械优点：
1. 机体设计符合人体工学设计，操作方便。机体采用高级米汉纳铸铁，经烧炖处理再加工，确保长久不变形。滑轨经研磨后，再精细铲花。
2. 主轴头采用精密级轴承，展现最佳的主轴稳定性；无论外径、内孔、端面研磨，精度绝对确保；20系列主轴头采变频式无段变速。
3. 砂轮主轴采用SNCM-220高级合金钢材，经正常化、调质、渗碳热处理、深冷等多重处理，再作精密研磨与镜面处理，表面硬度达HRC62度以上，保证不变形、耐磨耗、永保高精度。
4. 砂轮轴承采专用于精密研磨的特殊流体静压轴承。具有轻快、完全没有金属摩擦、不发热、不变形及高精度等多项优点；是一种可耐永久使用的特殊轴承。
5. 工作台与砂轮座滑动面，采用先进的静压自动润滑系统，具滑动顺畅、进刀精准、永保精度等多项优点。
6. 前后半自动进给；左右滑台为油压驱动。砂轮头快速进给，手动进给研磨。
7. 一机多功能，可进行直进研磨、肩部研磨、横进研磨、端面研磨、斜度研磨，并可另外选配加装内径研磨装置，进行内孔的研磨。
1.能力
两顶心间最大距离：400mm
工作台最大旋径：200mm
两顶心最大承受重量：60KGS
工件研磨最大外径：160mm
2.砂轮头
旋转最大角度：±30°
手动距离：135mm
自动快速移动距离：25mm
滑座可补充移动量：95mm（总计255mm）
最小设定值：0.001mm
手轮每转（每刻度）：2mm（0.005mm）
手轮直进研磨量：0~0.35mm
3.砂轮
砂轮尺寸：Φ305X38XΦ127mm（外径×宽×孔径）
转速：2,085 R.P.M.（可更换皮带轮为2,495 R.P.M.）
4.工作主轴头
旋转角度：120°（+90°，-30°）
顶针斜度：MT:3
主轴转速：16~450 R.P.M.（无段）
工作主轴负荷：15KG（最长长度100mm）
5.尾座
顶针斜度：MT:3
尾座轴移动距离：20mm
6. 工作台（左右滑台）
旋转角度：-3° ，+12°
行走速度：50/4000mm/min
最小自动往复行程：8mm
手轮每转进给量/（两段式）：20mm/（2mm）
7.马达
砂轮轴马达：2.1KW（4P）
工作主轴马达：0.75KW（4P）
油压泵驱动马达：0.75KW（6P）
砂轮轴润滑泵马达：0.18KW（2P）
切削液泵马达：0.18KW（2P）
8.容器容量
砂轮轴润滑油箱：12L.
油压桶：65L.Ø 水箱：100L.
9.设备尺寸
净重：2000KGS
机械尺寸：2250 X 1780 X 1710mm
