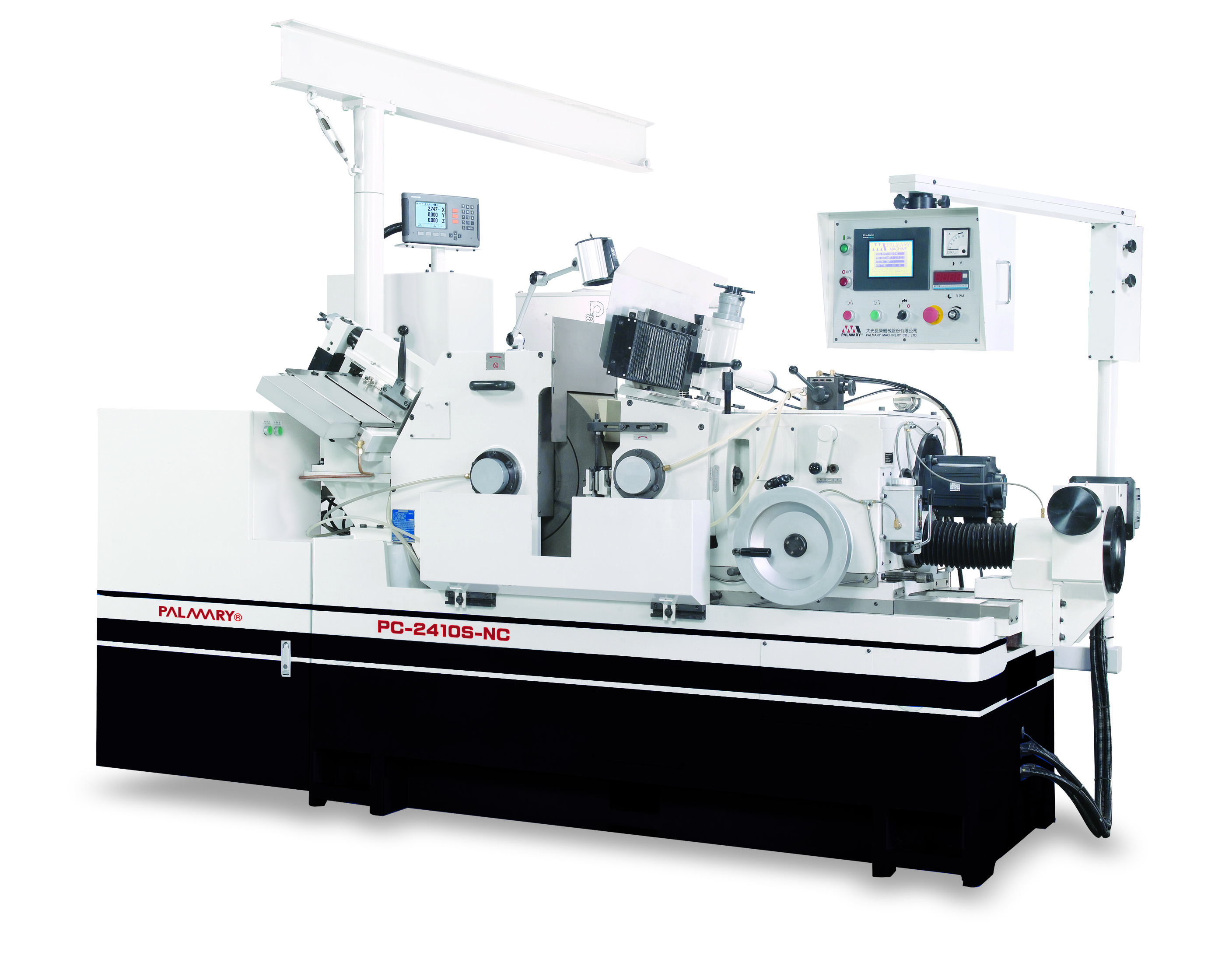

PC-2410S-NCPC-2410S-NC数控高精密无心磨床

简要描述:

浏览次数:8223

发布时间:2016-11-26

索取报价

机械优点:

1. 经济型机械结构,价位经济实惠。

2. 砂轮与调整轮轴承,采用特殊巴比特合金,精度优异,修整调整容易。砂轮轴之合金轴承采三点支撑式,大幅提升加工稳定性。

3. 砂轮主轴及调整轮主轴采用高级合金钢,精密加工而成;经过多重处理,扭力强、不变形。主轴高刚性,适合重切削及高精密研磨。

4. 进刀螺杆采用镍铬合金钢(SNCM-4),经正常化及高周波热处理,与精密研磨加工而成;配合特殊设计的调整型螺帽,调整方便,进刀精准、动作轻巧,耐磨耗。

5. 砂轮主轴采用自动润滑系统。

6. 机台滑动面装有集中润滑给油装置,以确保滑动面之润滑效果与进给的精准。

7. 砂轮与调整轮主轴启动时,需经过油压压力开关确定油已进入轴承后,才能启动,以提供主轴之安全防护。润滑与油压系统采用同一个油压帮浦驱动,并加装油温冷却风扇,有效降低油温上升的速度。

8. 修整装置采用特殊合金铸铁制成,经过炖烧处理,耐磨耗;油压驱动前后修整,调整轮之修整座可依工件需求角度作调整,确保工件圆筒精度。

9. 调整轮采伺服马达驱动,低转速、高扭力;操作简易、调整方便。

10.采触控式屏幕(NC操控面板),简易教导,操作人性化。尺寸调整容易,易学易懂,不需编写程序。

11.PLC控制,减少油温产生的误差。

12.伺服控制进给机构,微进给操作精准。

13.调整轮主轴无段变速。

14.有效节省调整时间,增加生产效率。



        主要设备参数:



  1. 砂轮

标准工作台工件直径:Φ1.0~Φ100.0mm

砂轮尺寸:Φ610 X 255 X Φ304.8mm(外径X宽X孔径)

砂轮转速:1550 R.P.M

2. 调整轮

调整轮尺寸:Φ305X255XΦ127mm(外径×宽×孔径)

调整轮转速:15-300R.P.M.(无段)

调整轮倾斜角度:+5˚~

调整轮旋转角度:±45”

3. 马达

砂轮驱动马达:30HP X 4P

调整轮驱动马达:2.9KW

油压泵驱动马达:0.75KW

冷却泵驱动马达:0.15KW

4. 设备尺寸

净重:4800KGS

毛重:5150KGS

标准配备机械尺寸:2610 X 1900 X 1650mm

标准配备装箱尺寸:2800 X 2100 X 1970mm
