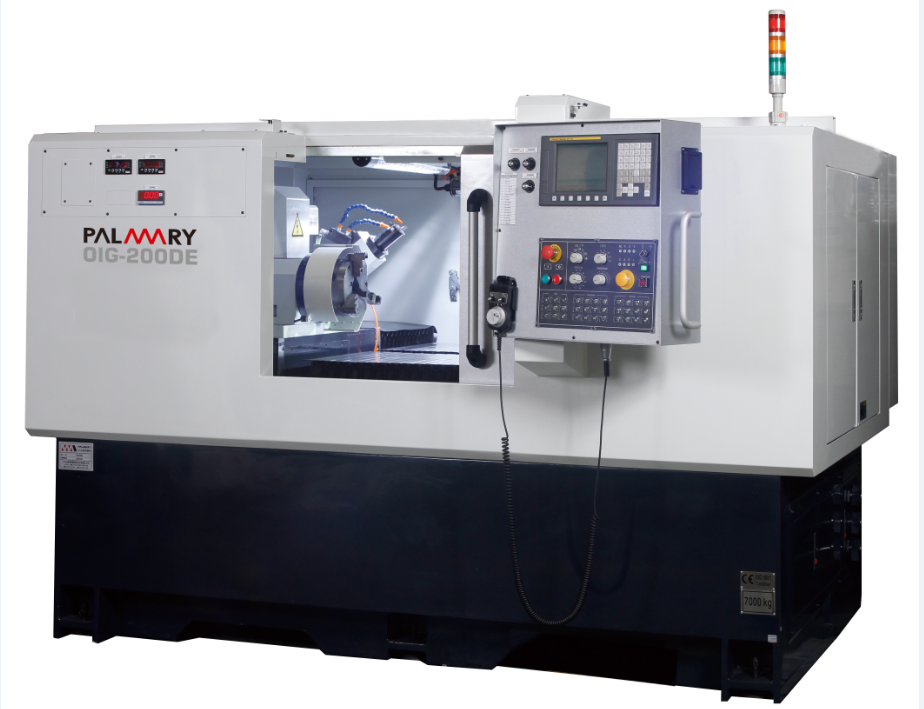

OIG-200DEOIG-200DE双主轴内外圆复合磨床

简要描述:

浏览次数:7167

发布时间:2016-11-26

索取报价

机械优点:



1. 以完美的机械结构设计、优雅的造型,搭配先进CNC控制器,将内圆磨床技术带进另一个新的领域。

2. 机体设计符合人体工学设计,操作方便。机体采用高级米汉纳铸铁,经烧炖处理再加工,确保长久不变形。



3. 电路系统采用高级电控组件组成,并符合安全范围,确保可靠的电控性能。电控箱并附热交换器,提供电控组件之常温,并具有防尘功能。



4. 滑台采用线性滚柱滑轨运动,增加移动间的灵活性和稳定性。



5. 全自动研磨:粗磨、修整、精磨、无火花研磨循环动作,精度高,操作方便,大幅提升产能,适合大量生产与少量多样工件研磨。



6. 伺服马达体积小,扭力特性佳,响应快、精度高、稳定性高。



7. X轴与Z轴再加上Y轴三轴CNC控制驱动,配合外圆磨床砂轮一支和内孔砂轮主轴各一支,适合于内孔及端面甚至外径一次研磨,高同心度要求之零件。

8. 可作外圆、内直孔、端面、内端面、内沟槽、内倒角、内圆角、内锥度、内阶梯、、、各种内孔及外圆加工的应用。



9. 砂轮轴可灵活搭配运用,配合大尺寸砂轮以研磨外径或是端面,复合式功能性强,可客户化订做。



10. 砂轮主轴台可选择自动或者手动进给模式;采用对话式人机接口控制设定修整量,最小设定单位0.001mm

可自由设定砂轮修整量,并可记忆修整点的位置。

11. 利用马达自重与偏心轴原理,自动调整皮带张力松紧度,确保马达扭力完全输出,避免皮带松弛影响研磨

切削能力,并搭载变频马达,可局部调整马达转速以配合不同性质材质的研磨。



12. 各轴相互支援搭配,在一次循环中完成以往多工序工程,节省工作物起落、搬运的浪费

13. 教导式基本研磨程式,操作者可自行填入已定义变数栏位,设定研磨需求加工,并能设定自动修整补正,提升加工效率。

14. 进刀轴搭配光学尺模组,提高加工定位精度。



15. 若需大量生产时,可另外加装自动送料、自动卸料等自动化生产设备。



16. 可配合音频侦测式,电流侦测式精密设备运用,强化研磨制程能力的稳定,防止程式执行时错误动作所造成机件碰撞的损伤。



17. 培林式工作主轴,可搭载各类型治具使用。











加工能力

最大研磨外径

200mm

内径研磨范围

6-150mm

最大研磨长度

200mm

床面上最大旋径

310mm

防水护罩内最大旋径(工件主轴台)

200

最大工件荷量

35KG

X轴)MT-6工件主轴台

夹爪型态及尺寸

6英寸 三爪卡盘(硬爪)

X轴行程

500mm

快速移动速率

5m/min

最小进给量

0.001mm

X轴行程伺服马达输出功率

1.8KW

工件主轴台马达

2.5KW

主轴(可调)转速

0-550R.P.M.

Y轴)外圆磨头

外圆砂轮主轴马达

4.0KW (内藏式主轴)

外径砂轮尺寸

355*50*127mm

Y轴行程

500mm

Y轴进刀伺服马达输出功率

1.8KW

快速移动速率

5m/min

最小进给量

0.001mm

Z轴)内圆磨头

内研磨砂轮尺寸(范围)

外径 5-80mm

内研砂轮主轴马达

2HP,2P(无段变频)

Z轴行程伺服马达输出功率

1.8KW

快速移动速率

5m/min

最小进给量

0.001mm

机台外观

机台尺寸

2400*2150*1700mm

机台占地面积

2400*2950*1700mm

机台重量

7000KG
