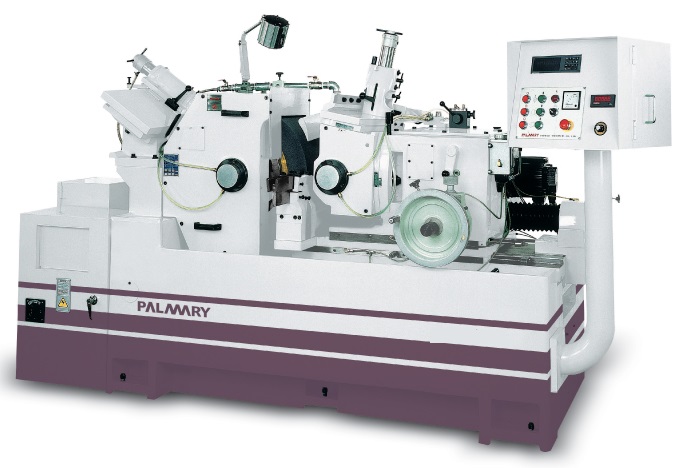

机械优点：
1. 经济型机械结构，价位经济实惠。
2. 砂轮与调整轮轴承，采用特殊巴比特合金，精度优异，修整调整容易。砂轮轴之合金轴承采三点支撑式，大幅提升加工稳定性。
3. 砂轮主轴及调整轮主轴采用高级合金钢，精密加工而成；经过多重处理，扭力强、不变形。主轴高刚性，适合重切削及高精密研磨。
4. 进刀螺杆采用镍铬合金钢（SNCM-4），经正常化及高周波热处理，与精密研磨加工而成；配合特殊设计的调整型螺帽，调整方便，进刀精准、动作轻巧，耐磨耗。
5. 砂轮主轴采用自动润滑系统。
6. 机台滑动面装有集中润滑给油装置，以确保滑动面之润滑效果与进给的精准。
7. 砂轮与调整轮主轴启动时，需经过油压压力开关确定油已进入轴承后，才能启动，以提供主轴之安全防护。润滑与油压系统采用同一个油压帮浦驱动，并加装油温冷却风扇，有效降低油温上升的速度。
8. 修整装置采用特殊合金铸铁制成，经过炖烧处理，耐磨耗；油压驱动前后修整，调整轮之修整座可依工件需求角度作调整，确保工件圆筒精度。
9. 调整轮采伺服马达驱动，低转速、高扭力；操作简易、调整方便。
一．主要设备参数：
1. 砂轮
标准工作台工件直径：Φ1.0～Φ100.0mm
砂轮尺寸：Φ610 X 205 X Φ304.8mm（外径X宽X孔径）
砂轮转速：1550 R.P.M
2. 调整轮
调整轮尺寸：Φ305X205XΦ127mm（外径×宽×孔径）
调整轮转速：15－300R.P.M.（无段）
调整轮倾斜角度：＋5˚~－2˚
调整轮旋转角度：±45”
3. 马达
砂轮驱动马达：20HP X 4P
调整轮驱动马达：2.9KW
油压泵驱动马达：0.75KW
冷却泵驱动马达：0.15KW
4. 设备尺寸
净重：4500KGS
毛重：4850KGS
标准配备机械尺寸：2610 X 1900 X 1650mm
标准配备装箱尺寸：2800 X 2100 X 1970mm
二．标准配件（每台）
|
1.调整轮与调整轮法兰 |
1组 |
|
2.砂轮与砂轮法兰 |
1组 |
|
3.通过式刀架与刀片 |
1组 |
|
4.电器箱标准附件 |
1组 |
|
5.油箱（附油温冷却器） |
1组 |
|
6.标准冷却系统（水箱） |
1组 |
|
7.钻石修刀 |
2支 |
|
8.工作灯 |
1组 |
|
9.工具箱 |
1组 |
三.建议特别附件（每台）
（请参考工艺分析或者报价单）
四.工作环境要求
1.电压与频率：三相 380V ±10% 50HZ±2%
2.环境温度 0-45∘C
3.相对湿度≤95%
4.不可将机械安装与牛头刨床、铣床、冲床等重切削之机械布置在一起，以免影响研磨精度。
5.不可将机械安装在阳光直射的地方，最好安装在恒温室内，以免影响机械精度。
6.不可将机械安装在充满灰尘的环境中，以免影响机械精度。
7.因底座有特殊抗扭力之能力，故不需特别的地基；于地上铺上150mm厚度之水泥即可，把地基与底座以水泥连接并非绝对需要，但通常建亦适用之。
8.机械安装于操作场所24小时后，再调整其水平。机器受温度及其它因素之影响，水平精度会改变，因此每隔一段时间，必需再重新调整，以确保其高度精密。
