立式内外圆复合磨床本机特色 |
|
|
|
|
|

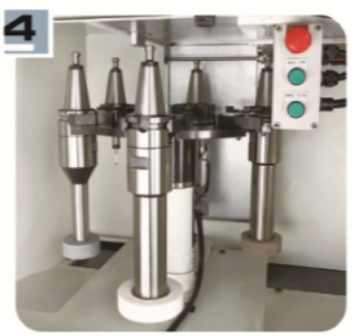

1. ATC刀库为标准配备 |
|
|
|
工具交换为全自动进行。 |
|
|
冷却液喷嘴的交换为One touch式操作。 |
|
|
|
|
2. 砂轮主轴为新开发的高刚性、超精密主轴。 |
|
|
|
采用超精密陶瓷培林。 |
|
|
使用油雾润滑 |
|
|
内藏式马达以油循环冷却保护。 |
|
|
|
|

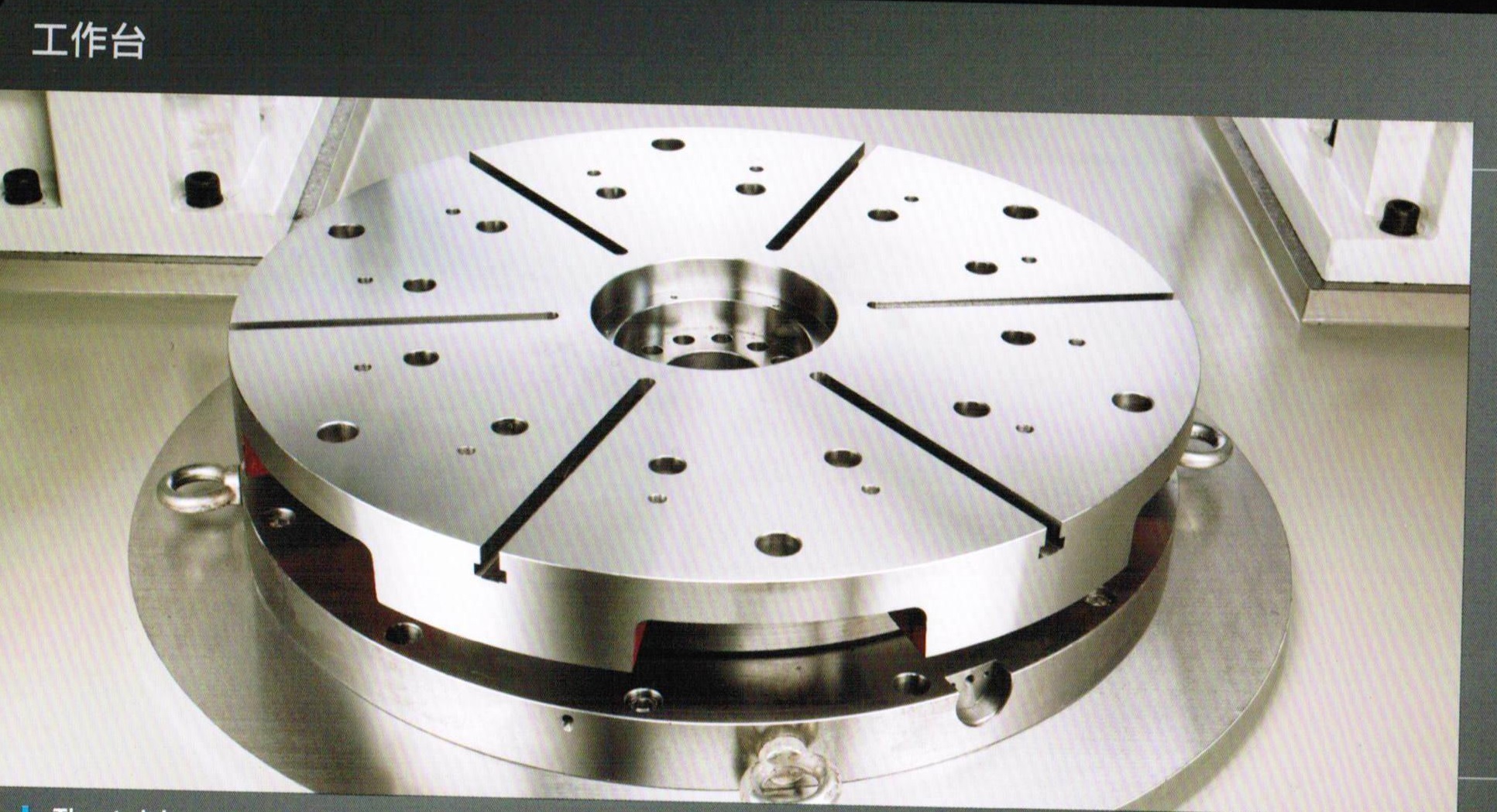

3. 主轴旋转工作台，主要主轴采用超刚性培林。 |
|
|
|
使用滚轮工作台用的培林。 |
|
|
对应单侧较重的工件、偏心孔的研磨都没有问题。 |
|
|
|
|

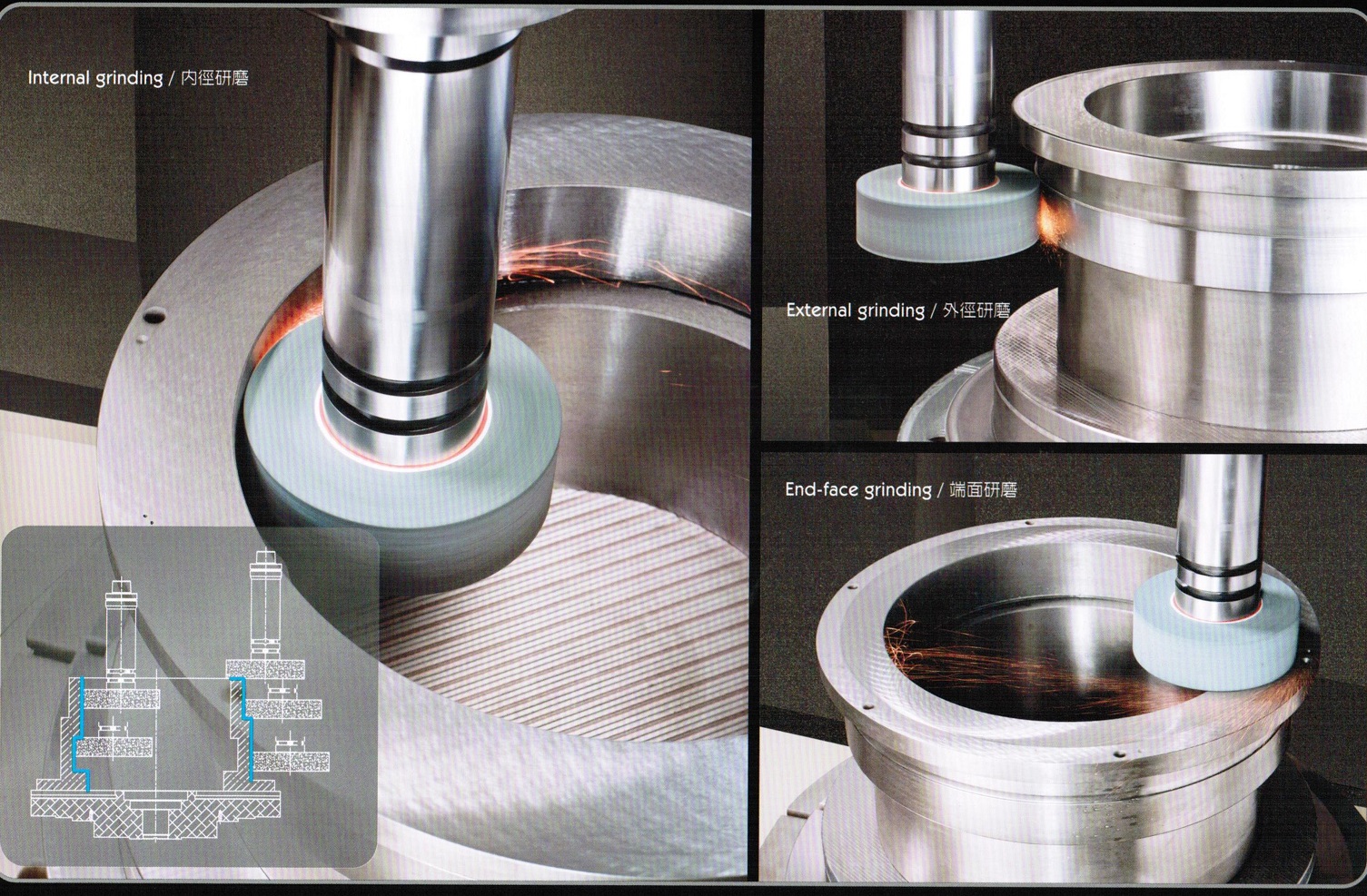

4. 斜进研磨仕様为标准配备。 |
|
|
|
平面砂轮带来的高精度是理所当然。 |
|
|
搭配斜进式砂轮可进行更高效率的端面研磨。 |
|
|
|
|
5. 作为热变位对策的盛水盘为标准构配备。 |
|
|
|
和保温瓶构造类似。 |
|
|
床台上面和盛水盘间有空气间隙 |
|
|
此为切削液的热能不易传导至机床的构造。 |
|
|
能够达成精度的安定性。 |
|
|
|
|
6. 铸件采用蜂巢构造或管结构，打造出高刚性的构造体。 |
|
|
|
蜂巢构造可将力道平均分散，进而成为最强的构造体。 |
|
|
而管结构是对抗弯曲、扭曲强而有力的结构。 |
|
|
|
|

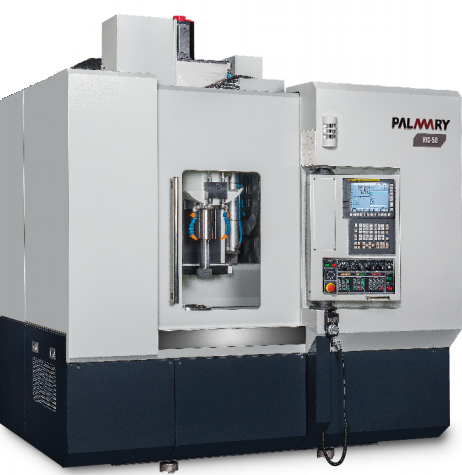

VIG-50 |
|
|
|
能力 |
研磨外径尺寸 |
∅38-500 mm |
|
|
内孔研磨工件最大长度 |
-∅199:200 mm;∅200-:350 mm |
|
|
外径研磨工件最大长度 |
350 mm |
|
|
主轴旋径 |
∅550 mm |
|
|
工件最大长度 |
410 mm |
|
|
工件最大载重 |
500 kg |
|
|
|
|
|
砂轮轴（Z轴） |
主轴上端至砂轮距离 |
510 mm |
|
|
主轴转速 |
2,700-15,000 r.p.m. |
|
|
砂输外径 |
∅40-205 mm |
|
|
最大周速度 |
45 m/s |
|
|
刀杆样式 |
HSK-E63 |
|
|
|
|
|
工件轴 |
工件台尺寸(花盘) |
∅550 mm |
|
|
工件轴回转速 |
20-220 rp.m. |
|
|
|
|
|
行程 |
X轴行程 |
970 mm |
|
|
X轴速度 |
∅0-10 M/min |
|
|
X轴最小设定值 |
∅0.0001 mm |
|
|
X轴电子手轮每刻度 |
∅0.0001，∅0.001，∅0.05 mm |
|
|
Z轴行程 |
550 mm |
|
|
Z轴速度 |
0～10 M/min |
|
|
Z轴最小设定值 |
0.0001 mm |
|
|
Z轴电子手轮每刻度 |
0.0001，0.001.0.05 mm |
|
|
X/Z轴滑轨形式 |
线性滑轨 |
|
|
|
|
|
马达 |
工作主轴 |
3.7 kW |
|
|
砂输主轴 |
15 kW |
|
|
X 轴 |
4.0 kW |
|
|
Z 轴 |
4.0 kW |
|
|
ATC |
0.75 kW |
|
|
油压泵浦 |
0.75 kW |
|
|
切削液泵浦 |
0.375 kW |
|
|
切削液泵浦(高压)-砂轮主轴用 |
2.1 kw |
|
|
|
|
|
动力 |
电力 |
30 KVA |
|
|
空压(工作压力与有效排量) |
0.7 Mpa 与 1,800 NL/min |
|
|
|
|
|
箱量 |
油压箱 |
30 L |
|
|
主轴打刀油箱 |
12 L |
|
|
主轴冷却油箱 |
45 L |
|
|
冷却水箱 |
600 L |
|
|
|
|
|
机械重量 |
净重 |
7000 kg |
