X-35100CNC型数控外圆磨床

简要描述:

浏览次数:626

发布时间:2023-05-10

索取报价

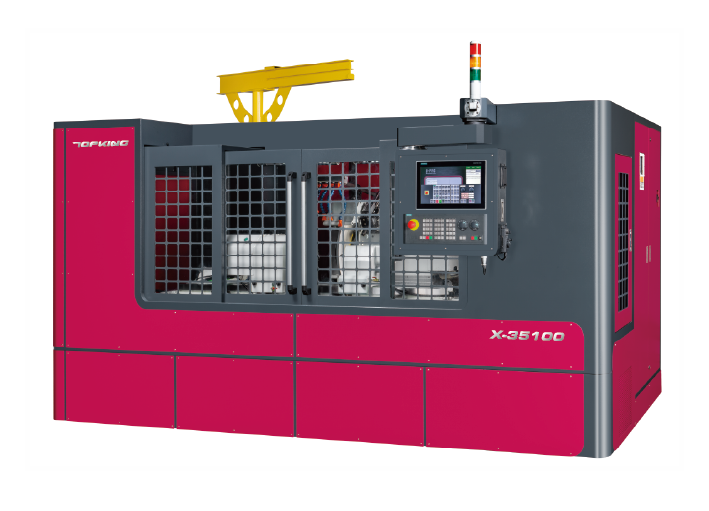

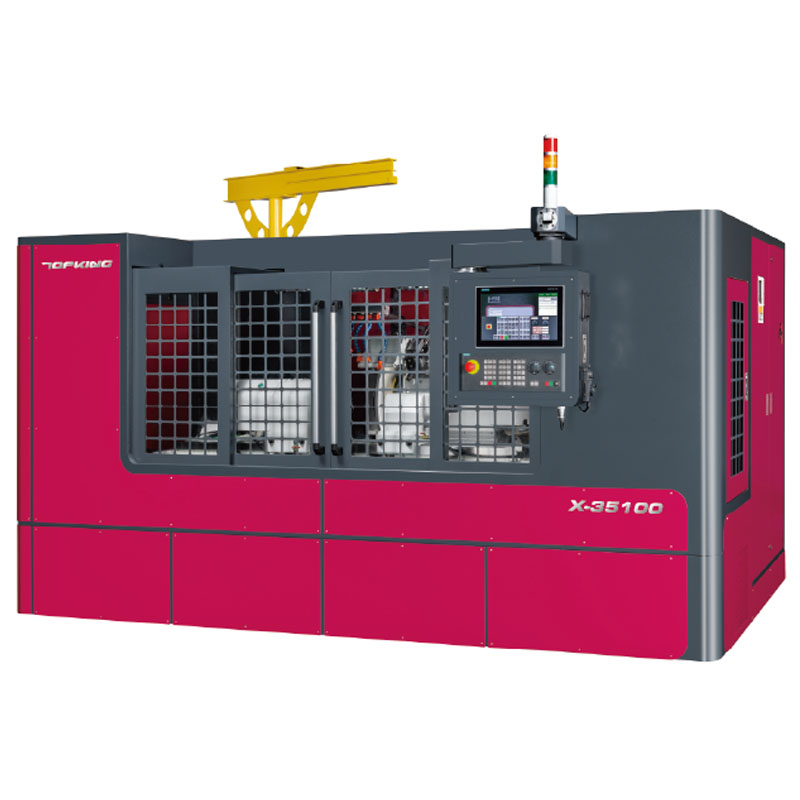

 X 系列数控外圆磨床, X 轴与Z 轴采用十字形滑台设计,有效的缩小占地面积与轴向行。

高刚性床身搭配重型主轴以及尾座,大幅提高工件承载荷重。操作系统搭载高性能的CNC

控制系统,内建图形对话式(GUI)操作介面,设定简易、研磨加工应用广泛,为客户提供最

适切的加工方案。



   产品特色

机体

 采用高米汉纳(Meehanite)铸铁制成,经烧炖处理及时效处理再加工,材质稳定性佳。

 滑轨经高周波硬化处理、精密研磨;机体材质稳定,配合内部筋骨结构强化设计,无变形之虑,品质经得起考验。

 本机的结构不同于以往的轻量结构的设计理念,大幅提升机体及结构刚性,达到更加稳固的诉求,滑轨采用更厚实的1V1平的设计结构,在研磨时提供最佳的精度及稳定性。

十字滑台设计

工作台始终固定于底座上,搭配X轴与Z轴十字滑台设计,提升加工速度与稳定性。

 X轴与Z轴结构采用十字滑台形式设计,缩小占地面积。

 两轴使用全密闭伸缩护罩,完整的保护传动结构,杜绝研磨屑与冷却液的污染。

高刚性滑轨设计

根据加工性质的不同,采用不同的设计方式:

X-25 系列两轴采用精密线轨搭配滚珠螺杆设计,为小型工件提供轻快的进给模式

X-35 系列两轴采用高刚性硬轨搭配大俓级滚珠螺杆,提升荷重性能与砂轮轴座移动稳定性。

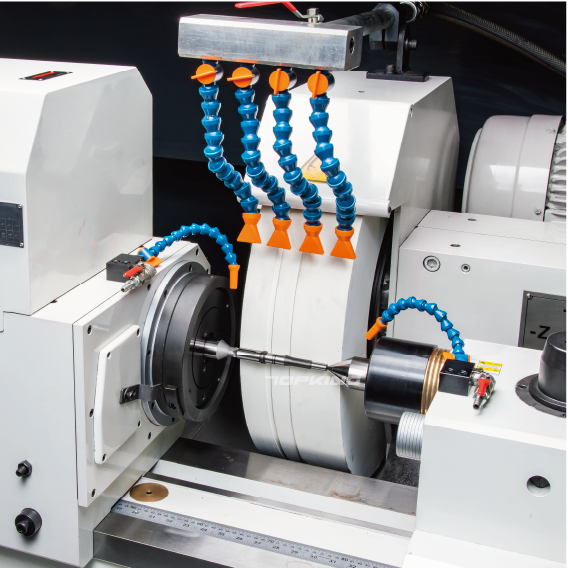

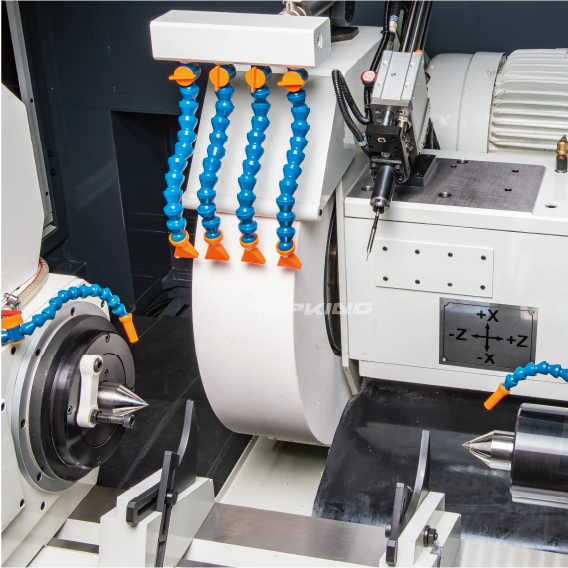

砂轮头座机构

 培林式主轴,采用精密轴承,使用寿命长,更换、维修、保养相较容易。

 砂轮主轴采用SNCM-220高级合金钢材,经正常化、调质、渗碳热处理、深冷处理等多重处理。再作精密研磨与镜面处理,表面硬度达HRC62°以上。保证不变形、耐磨耗、永保高精度。

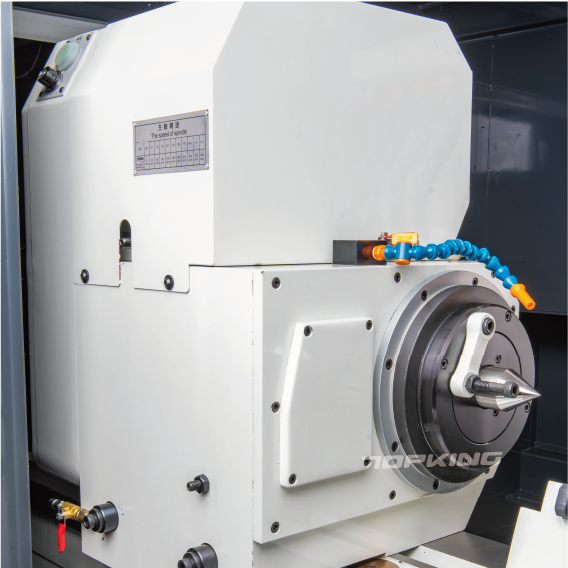

高刚性工作主轴及尾座

 工作主轴台与尾座针对重型工件设计,结构刚性强,提升了整体载重量。

 主轴台采用伺服马达驱动,可依需求无段变速调整。

 尾座可选用油压式与止挡装置,操作便利。

 工作主轴及尾座皆附有平面气压设计,方便位移、减少摩擦,加强使用寿命。

 主轴及尾座装有针对顶针与顶针孔接触面的冷却装置,降低顶针与顶针孔接处面摩擦发热所产生的变形。

工作台固定式修整机构 (X-35系列为标配)

 修整机构固定于工作台侧,降低因调整回旋工作台角度须重新校正修整点所造成的误差,提高效率。

 多样化的修整机构,可依工件需求选择。

全罩钣金

标配全罩式钣金,提供最安全的加工环境

砂轮吊架 (X-35系列为标配)

X-35 系列标配砂轮吊架,与机身结合并安装于全罩钣金内,不占空间,使更换砂轮不受作业空间和设备的限制,使砂轮更换作业更安全、更简易。

人性化操作系统

搭载西门子840Dsl操作系统,内建针对异形与偏心圆研磨的图形对话式操作介面,搭配触控式萤幕使操作更简易,另可搭配CAD/CAM软体(选配),针对客制图型转出研磨路径,提供最有弹性、最人性化的操作环境。







  产品规格

能力

工作台最大旋径

Ø370 mm

两顶心间最大距离

1000mm

最大研磨直径

Ø350 mm

最大研磨长度

1000 mm

两顶心间最大承受重量

200 kg

中心高(工作台面至顶针中心)

185 mm

砂轮

尺寸(外徑 x 寬 x 內徑)

Ø610 x 50 x Ø254 mm

线速度

45 m/sec

回旋工作台



旋转角度

0° ~ 2°

工作主轴头

旋转角度

固定式

顶针斜度

MT. No. 5

主轴转速

10 ~ 300 rpm

工作主轴负荷(含夹具)

35 kgs (最长长度: 150 mm)

尾座

中心顶针规格

MT. No. 5

中心顶针移动方式

手动

尾座轴移动距离

60 mm

X轴行程

最大移动距离

300 mm

快速移动速度

6000 mm/Min

自动切入速度

0.001 ~ 2000 mm/Min

最小设定值

0.001 mm

Z軸行程

最大移动距离

1350 mm

快速移动速度

6000 mm/Min

自动切入速度

0.001 ~ 2000 mm/Min

最小设定值

0.001 mm

马达

砂轮主轴

11 kW

工作主轴

2.9 kW

X-砂轮轴座进给

3.5 kW

Z-工作台进给

3.5 kW

潤滑油壓

0.075 kW

油壓泵浦

0.37 kW

冷卻液泵浦

0.37 kW

容器容量

润滑油箱

15 L

動力油箱 (選配)

18 L

水箱

160 L

机器

尺寸

5250 x 3800 x 2600 mm

重量

8700 kg

中心高(地面起至顶针中心)

1130 mm
