Article数控内圆磨床两种类型的夹头介绍
更新时间：2023-01-03 点击次数：306次

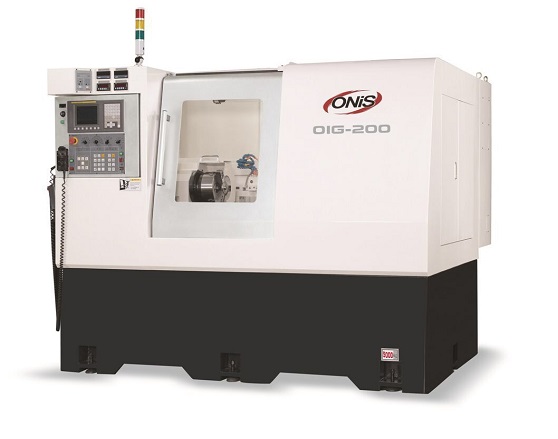

数控内圆磨床是通过数控技术利用磨具对工件表面进行磨削加工的机床。大多数的磨床是使用高速旋转的砂轮进行磨削加工，少数的是使用油石、砂带等其他磨具和游离磨料进行加工。磨床能加工硬度较高的材料，如淬硬钢、硬质合金等；也能加工脆性材料，如玻璃、花岗石。磨床能作高精度和表面粗糙度很小的磨削，也能进行高效率的磨削，如强力磨削等。
数控内圆磨床的结构合理，刚性好，外型美观，操作方便。工作台横向运动采用可实现机械传动和手动传动，纵向移动可实现机械传动和手动传动。采用钢滚珠导轨传动，磨削采用同步带传动。该磨床的基础上把手动操作改成电动控制，显着提高工作效率，降低劳动强度，尤其是在进行大批量工件磨削时，比手动磨削方式显着提高零件光洁度，可根据用户需要配有永磁吸盘或电磁吸盘。
数控内圆磨床的夹头虽小，但在磨床工业中也起到了很重要的作用。对于多边夹紧式夹头的结构设计简单，利用一个磨削的多边形孔在三个位置牢固地夹紧刀具。在高速磨削加工中，多边夹紧是一种理想的刀具夹持方式，因为刀具的夹紧是通过夹头的弹性变形来实现的。这种刀具夹头的主要特征是其外形结构非常紧凑小巧。目前市场上有两种类型的多边夹紧式刀具夹头，可以覆盖各种不同的磨削加工：
一类是“细长型”夹头，其突出特点是夹持刀具的柄部很细，悬伸较长，可达性好。这种夹头也可用于夹持较短的刀具，优点是使用成本较低；另一类是“高刚性”夹头，其柄体较大，因此刚性也较好，能提供质量较高的径向力补偿。这两种类型的夹头都可以采用加长杆，从而在完成难加工任务时具有更好的加工柔性。
由于刀具或加长杆的夹紧是在刀具柄部材料的弹性范围内实现的，因此不会影响刀具的使用寿命。利用一个外部夹紧装置，可在几秒钟内完成刀具的更换。该装置不需要任何外部能源，可在任何地方使用。这种特点使多边夹紧式刀具夹持系统非常适合需要频繁换刀的加工场合。
