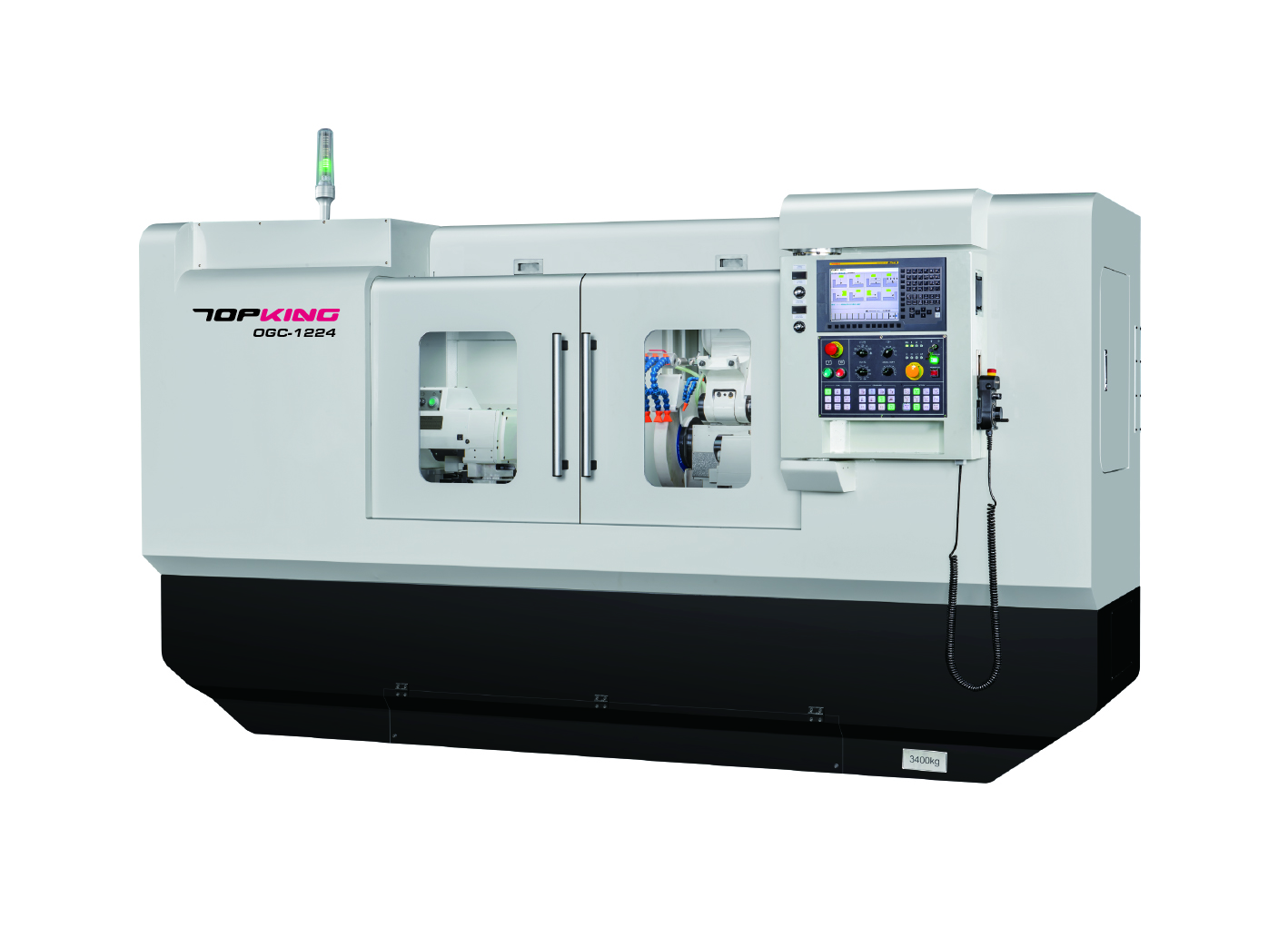

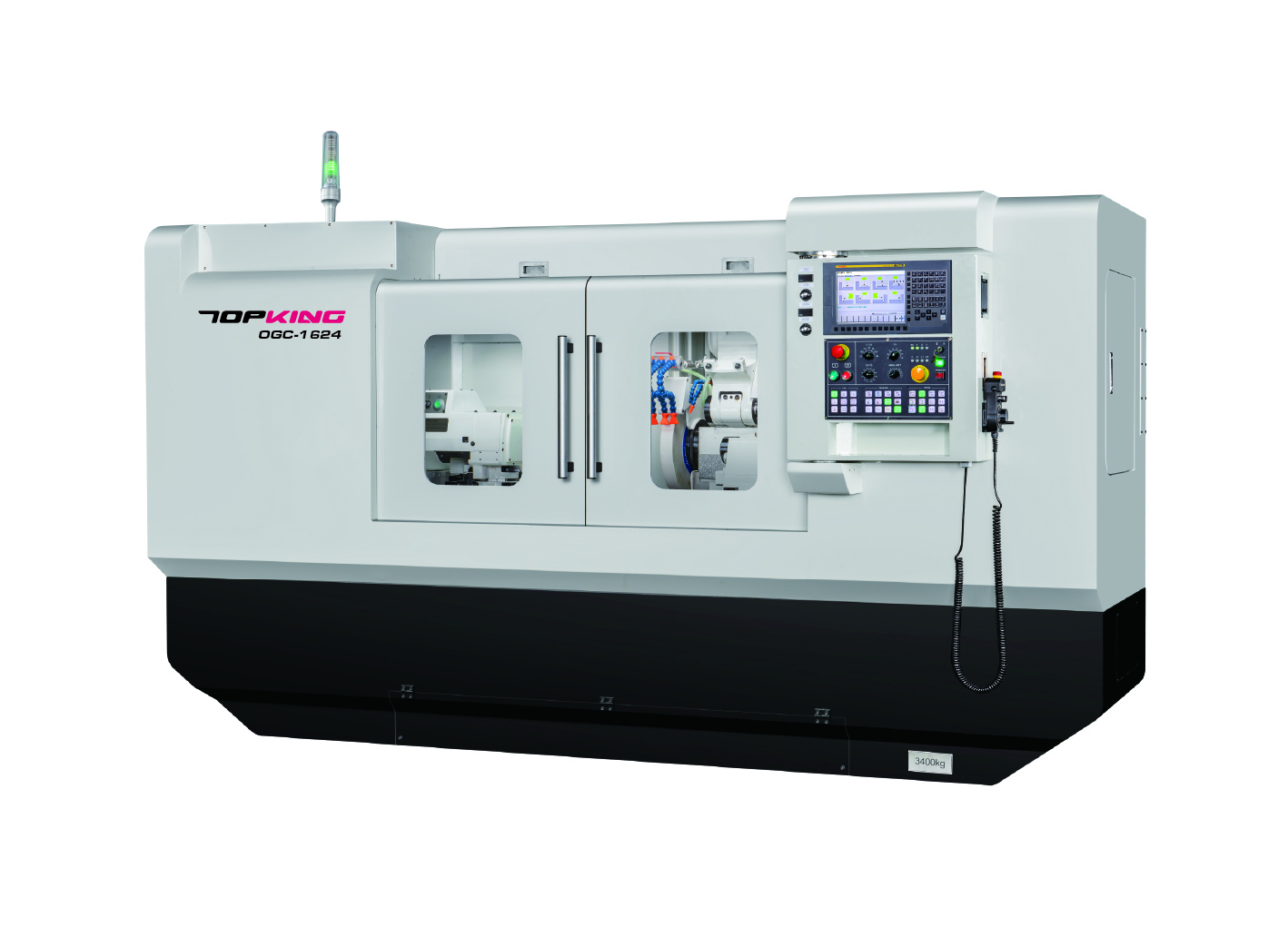

OGC-1224|OGC-1624数控外圆磨床-OGC-1224-1624
简要描述：
OGC系列CNC外圆磨床适用于传动轴、主轴、液压杆等回转体零件的外圆与端面磨削。X轴、Z轴均采用精密级滚珠丝杠与伺服电机驱动，配合CNC数控系统实现自动化磨削循环。图形对话式（GUI）界面支持图形化参数输入，适合多品种、小批量的加工需求。
浏览次数：2682
发布时间：2023-05-15
索取报价
OGC Series · CNC Cylindrical Grinder
CNC 型数控外圆磨床
OGC 系列 CNC 型数控外圆磨床，是高精度研磨的最佳伙伴。X 轴及 Z 轴皆采用精密级滚珠螺杆搭配伺服马达驱动，搭载高性能 CNC 控制系统配合内建图形对话式（GUI）操作系统，研磨应用广泛，使操作与加工更贴近使用者的需求。
Product Features · 产品特色
机体
本机结构大幅提升机体及结构刚性，滑台采用 1V1 平设计，润滑油系统采用静压原理，在研磨时提供最佳精度及稳定性。
独特静压自动润滑系统
工作台与砂轮座滑动面采用先进静压自动润滑系统，大幅提升润滑顺畅性，进刀精准，加工精度高。

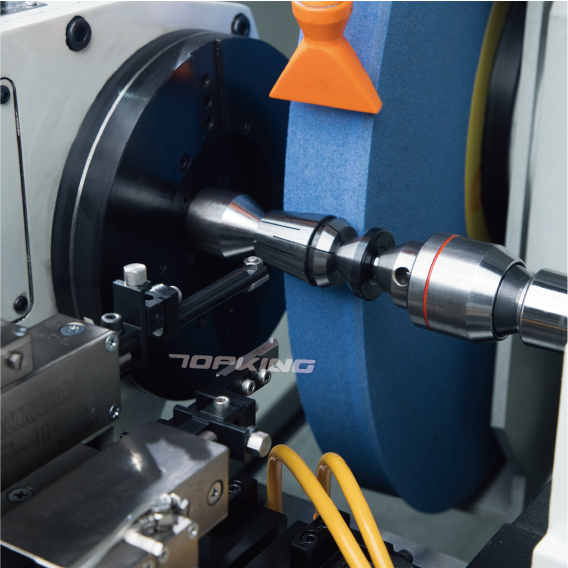

砂轮头座机构
培林式主轴采用精密轴承，寿命长，易维护。主轴采 SNCM-220 合金钢，经多重热处理，表面硬度 HRC62° 以上，永保高精度。
尾座
尾座润滑油采用油浴式润滑系统，随时确保高精度。附油量检视计，方便操作者检视油量。

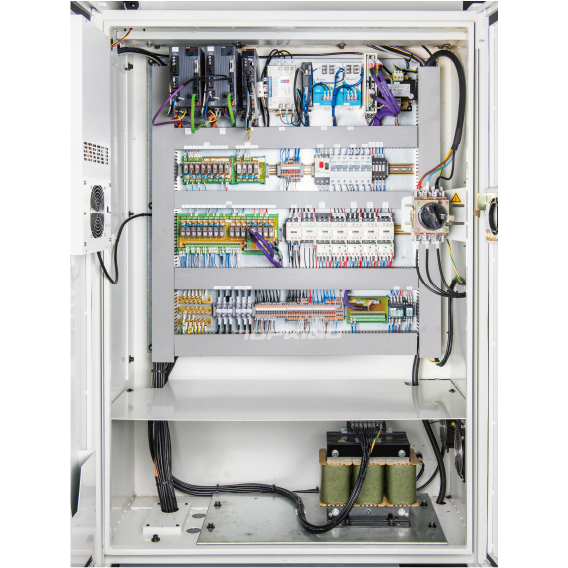

人性化操作系统
内建 CNC 控制系统搭配图形对话式界面，无需编写 G 码／M 码，将复杂工件分成数个研磨工序，简化操作流程。
Specifications · 产品规格
| OGC-1224 | OGC-1624 | |
|---|---|---|
| 工作台最大旋径 | Ø320 mm | Ø420 mm |
| 两顶心间最大距离 | 600 mm | 600 mm |
| 最大研磨直径 | Ø300 mm | Ø400 mm |
| 最大研磨长度 | 600 mm | 600 mm |
| 两顶心间最大承受重量 | 100 kg | 150 kg |
| 中心高（工作台面至顶针中心） | 160 mm | 210 mm |
| OGC-1224 | OGC-1624 | |
|---|---|---|
| 尺寸（外径 × 宽 × 内径） | Ø405 × 50 × Ø127 mm | Ø405 × 50 × Ø127 mm |
| 线速度 | 45 m/sec | 45 m/sec |
| OGC-1224 | OGC-1624 | |
|---|---|---|
| 旋转角度 | 1° ~ 10° | 1° ~ 10° |
| OGC-1224 | OGC-1624 | |
|---|---|---|
| 旋转角度 | −30° ~ +90° | −30° ~ +90° |
| 顶针斜度 | MT. No. 4 | MT. No. 4 |
| 主轴转速 | 10 ~ 300 rpm | 10 ~ 300 rpm |
| 工作主轴负荷（含夹具） | 35 kg（最长 150 mm） | 35 kg（最长 150 mm） |
| OGC-1224 | OGC-1624 | |
|---|---|---|
| 顶针斜度 | MT. No. 4 | MT. No. 4 |
| 中心顶针移动方式 | 手动 | 手动 |
| 尾座轴移动距离 | 25 mm | 25 mm |
| OGC-1224 | OGC-1624 | |
|---|---|---|
| 最大移动距离 | 250 mm | 285 mm |
| 快速移动速度 | 6,000 mm/min | 6,000 mm/min |
| 自动切入速度 | 0.001 ~ 2,000 mm/min | 0.001 ~ 2,000 mm/min |
| 最小设定值 | 0.001 mm | 0.001 mm |
| OGC-1224 | OGC-1624 | |
|---|---|---|
| 最大移动距离 | 900 mm | 900 mm |
| 快速移动速度 | 6,000 mm/min | 6,000 mm/min |
| 自动切入速度 | 0.001 ~ 2,000 mm/min | 0.001 ~ 2,000 mm/min |
| 最小设定值 | 0.001 mm | 0.001 mm |
| OGC-1224 | OGC-1624 | |
|---|---|---|
| 砂轮主轴 | 3.75 kW（5.5 kW） | 3.75 kW（5.5 kW） |
| 工作主轴 | 0.85 kW（AC 伺服马达） | 0.85 kW（AC 伺服马达） |
| X 轴砂轮轴座进给 | 1.5 kW（AC 伺服马达） | 1.5 kW（AC 伺服马达） |
| Z 轴工作台进给 | 1.5 kW（AC 伺服马达） | 1.5 kW（AC 伺服马达） |
| 砂轮轴润滑泵浦 | 0.18 kW | 0.18 kW |
| 油压泵浦 | 0.075 kW | 0.075 kW |
| 研削液泵浦 | 0.18 kW | 0.18 kW |
| OGC-1224 | OGC-1624 | |
|---|---|---|
| 砂轮轴润滑油箱 | 18 L | 18 L |
| 润滑油箱 | 15 L | 15 L |
| OGC-1224 | OGC-1624 | |
|---|---|---|
| 外形尺寸（长 × 宽 × 高） | 3,776 × 2,449 × 2,197 mm | 3,776 × 2,449 × 2,197 mm |
| 重量 | 3,600 kg | 3,600 kg |
| 中心高（地面至顶针中心） | 1,095 mm | 1,135 mm |
