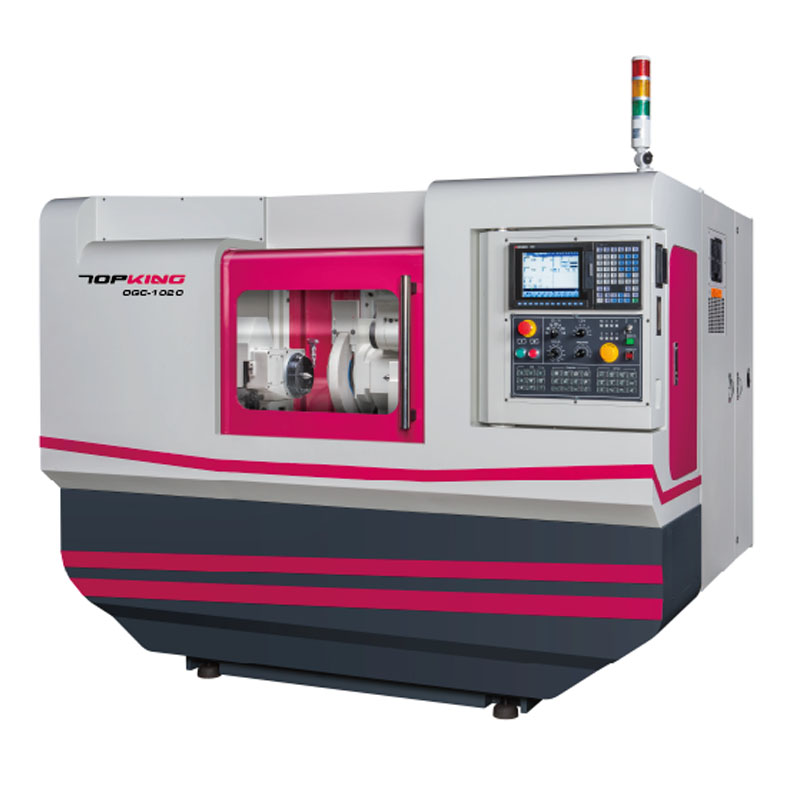

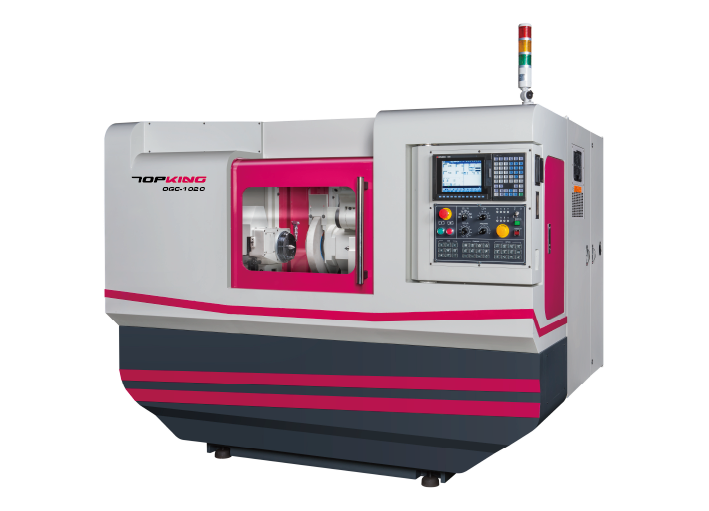

OGC系列CNC型数控外圆磨床，是高精度研磨的最佳伙伴，X轴及Z轴皆采用精密级
滚珠螺杆搭配伺服马达驱动，搭载高性能的CNC控制系统配合内建图形对话式(GUI)
操作系统，研磨应用广泛，使操作与加工更贴近使用者的需求。
产品特色
|
机体 |
|
本机的结构不同于以往的轻量结构的设计理念，大幅提升机体及结构的刚性，达到更加稳固的诉求，滑台采用更厚实的1V1平的设计结构，及润滑油系统采用静压原理，在研磨时提供最佳的精度及稳定性。 |
|
独特静压自动润滑系统 |
|
工作台与砂轮座滑动面，采用先进的静压自动润滑系统。大幅提升润滑动顺畅性，进刀精准，加工精度高。 |
|

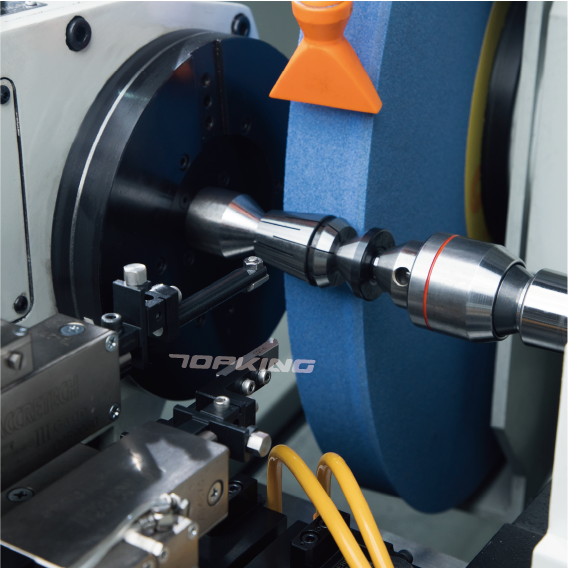

砂轮头座机构 |
|
■ 培林式主轴，采用精密轴承，使用寿命长，更换、维修、保养相较容易。
■ 砂轮主轴采用SNCM-220高级合金钢材，经正常化、调质、渗碳热处理、深冷处理等多重处理。再作精密研磨与镜面处理，表面硬度达HRC62°以上。保证不变形、耐磨耗、永保高精度。 |
|
尾座 |
|
尾座润滑油采用油浴式润滑系统，随时确保尾座的高精度。
润滑系统有附油量检视计，方便操作者检视油量。 |
|

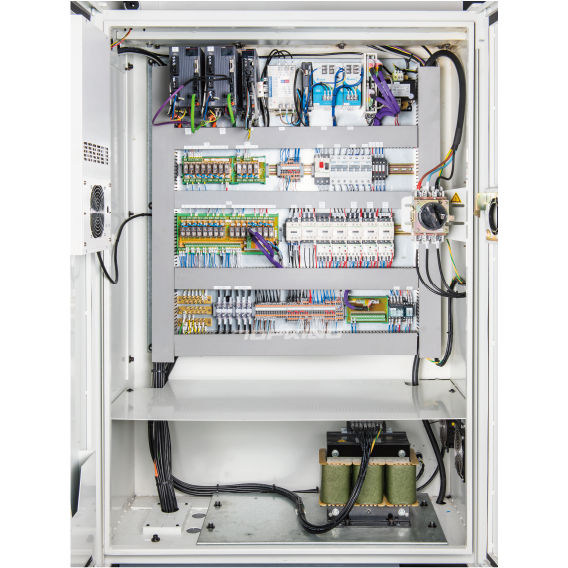

人性化操作系統 |
|
内建先进的CNC控制系统搭配图形对话式的操作介面。操作者可借着图形的导引，将复杂的工件分成数个研磨工序，以数值化的方式简化研磨及修整的工序编辑。不需另外进行复杂的程式编写(G码、M码)，提供最便捷的操作环境。 |
产品规格
|
能力 |
OGC-1012 |
OGC-1020 |
|
工作台最大旋径 |
Ø250 mm |
Ø250 mm |
|
两顶心间最大距离 |
300 mm |
500 mm |
|
最大研磨直径 |
Ø250 mm |
Ø250 mm |
|
最大研磨长度 |
300 mm |
500 mm |
|
两顶心间最大承受重量 |
60 kg |
60 kg |
|
中心高(工作台面至顶针中心) |
135 mm |
135 mm |
|
砂轮 |
|
|
|
尺寸(外徑 x 寬 x 內徑) |
Ø355 x 50 x Ø127 mm |
Ø355 x 50 x Ø127 mm |
|
线速度 |
45 m/sec |
45 m/sec |
|
回旋工作台 |
|
|
|
旋转角度 |
0° ~ 12° |
0° ~ 12° |
|
工作主轴头 |
|
|
|
旋转角度 |
-30° ~ +90° |
-30° ~ +90° |
|
顶针斜度 |
MT. No. 3 (选配:MT No. 4) |
MT. No. 3 (选配:MT No. 4) |
|
主轴转速 |
10 ~ 300 rpm |
10 ~ 300 rpm |
|
工作主轴负荷(含夹具) |
35 kgs (最长长度: 150 mm) |
35 kg (最长长度:150 mm) |
|
尾座 |
|
|
|
中心顶针规格 |
MT. No. 3 (选配:MT No. 4) |
MT. No. 3 (选配:MT No. 4) |
|
中心顶针移动方式 |
手動 |
手動 |
|
尾座轴移动距离 |
25 mm |
25 mm |
|
X轴行程 |
|
|
|
最大移动距离 |
220 mm |
220 mm |
|
快速移动速度 |
6000 mm/Min |
6000 mm/Min |
|
自动切入速度 |
0.001 ~ 2000 mm/Min |
0.001 ~ 2000 mm/Min |
|
最小设定值 |
0.001 mm |
0.001 mm |
|
Z軸行程 |
|
|
|
最大移动距离 |
370 mm |
760 mm |
|
快速移动速度 |
6000 mm/Min |
6000 mm/Min |
|
自动切入速度 |
0.001 ~ 2000 mm/Min |
0.001 ~ 2000 mm/Min |
|
最小设定值 |
0.001 mm |
0.001 mm |
|
马达 |
|
|
|
砂轮主轴 |
3.75 kW (5.5 kW) |
3.75 kW (5.5 kW) |
|
工作主轴 |
0.85 kW (AC伺服马达) |
0.85 kW (AC 伺服马达) |
|
X轴-砂轮轴座进给 |
1.0 kW (AC伺服马达) |
1.0 kW (AC 伺服马达) |
|
Z轴-工作台进给 |
1.5 kW (AC伺服马达) |
1.5 kW (AC 伺服马达) |
|
砂轮轴润滑泵浦 |
0.18 kW |
0.18 kW |
|
油压泵浦 |
0.075 kW |
0.075 kW |
|
研削液泵浦 |
0.18 kW |
0.18 kW |
|
容器容量 |
|
|
|
砂轮轴润滑油箱 |
14L |
14 L |
|
润滑油箱 |
15 L |
15 L |
|
机器 |
|
|
|
尺寸 |
2834 x 2133 x 2136 mm |
3068 x 2173 x 2136 mm |
|
重量 |
2500 kg |
3000 kg |
|
中心高(地面起至顶针中心) |
1057 mm |
1057 mm |
