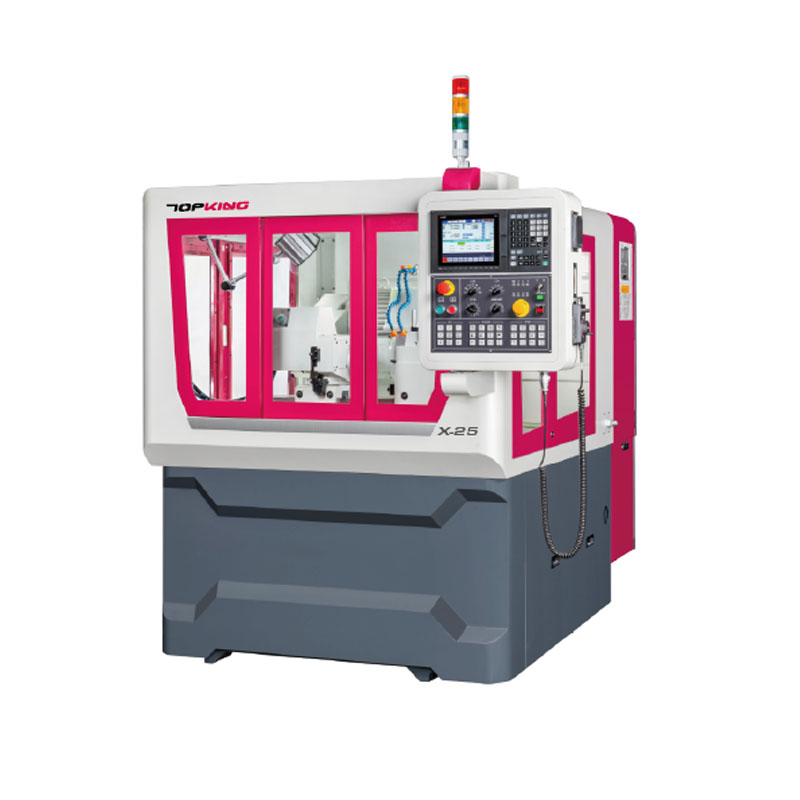

X-25数控外圆磨床-X-25
简要描述：
专为汽车轴类、销类、套类零件设计的数控外圆磨床。X-25 具备高刚性床身与精密进给，圆度稳定控制在微米级，适合大批量外圆磨削生产需求。支持规格咨询与选型建议。
浏览次数：3493
发布时间：2023-05-10
索取报价
X Series · CNC Cylindrical Grinder
CNC 型数控外圆磨床
X 轴与 Z 轴采用十字形滑台设计，有效缩小占地面积。高刚性床身搭配重型主轴及尾座，大幅提高工件承载荷重。内建图形对话式（GUI）操作界面，设定简易、应用广泛，为客户提供最适切的加工方案。
最大研磨径Ø250 mm
最大研磨长150 mm
两顶心距200 mm
砂轮主轴5.5 kW
X 轴行程210 mm
Z 轴行程260 mm
Product Features · 产品特色
高刚性床身
采用米汉纳铸铁，经时效处理，1V1平滑轨设计，确保长期精度稳定。
十字滑台设计
X/Z 轴十字滑台，缩小占地面积，两轴全密闭伸缩护罩，防止研磨屑污染。
培林式主轴
精密轴承设计，主轴采 SNCM-220 合金钢，表面硬度 HRC62° 以上。

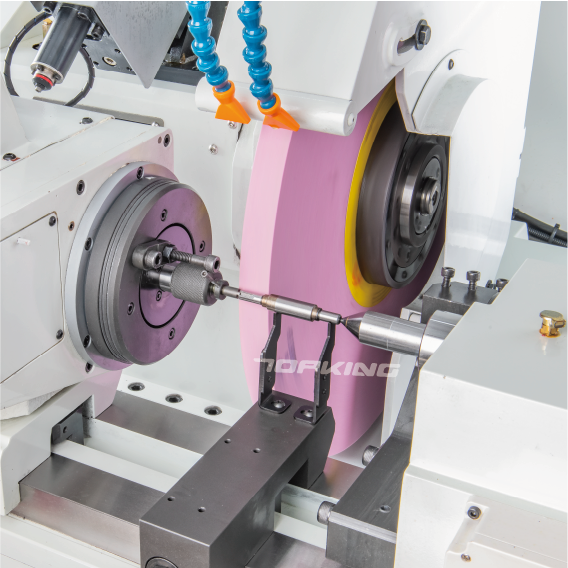

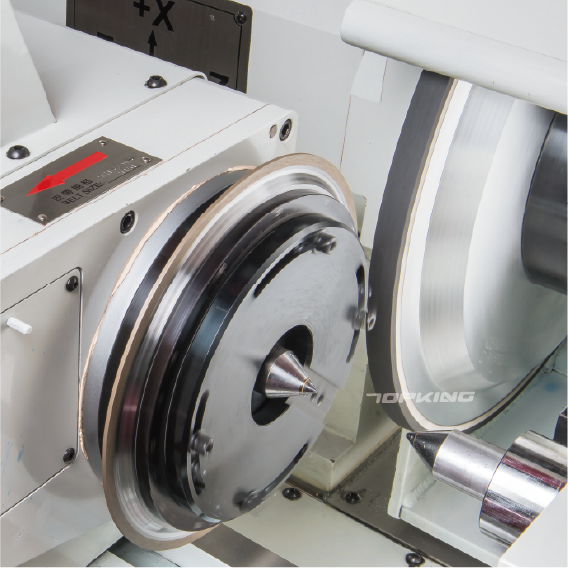

重型主轴头与尾座
针对重型工件优化，伺服马达无段变速，附平面气压设计，减少摩擦。
Siemens 840Dsl 操作系统
内建 GUI 图形界面，触控屏幕操作，支持 CAD/CAM 软件选配。
全罩钣金防护
标配全罩式钣金，X-35 系列附砂轮吊架，提供最安全的加工环境。
Specifications · 产品规格
| 工作台最大旋径 | Ø270 mm |
| 两顶心间最大距离 | 200 mm |
| 最大研磨直径 | Ø250 mm |
| 最大研磨长度 | 150 mm |
| 两顶心间最大承受重量 | 5 kg |
| 中心高（工作台面至顶针中心） | 135 mm |
| 尺寸（外径 × 宽 × 内径） | Ø510 × 50 × Ø127 mm |
| 线速度 | 45 m/sec |
| 旋转角度 | −1° ~ +10° |
| 旋转角度 | 固定式 |
| 顶针斜度 | MT. No. 3 |
| 主轴转速 | 10 ~ 300 rpm |
| 工作主轴负荷（含夹具） | 15 kg（最长 100 mm） |
| 中心顶针规格 | MT. No. 3 |
| 中心顶针移动方式 | 手动 |
| 尾座轴移动距离 | 25 mm |
| 最大移动距离 | 210 mm |
| 快速移动速度 | 10,000 mm/min |
| 自动切入速度 | 0.001 ~ 2,000 mm/min |
| 最小设定值 | 0.001 mm |
| 最大移动距离 | 260 mm |
| 快速移动速度 | 10,000 mm/min |
| 自动切入速度 | 0.001 ~ 2,000 mm/min |
| 最小设定值 | 0.001 mm |
| 砂轮主轴 | 5.5 kW |
| 工作主轴 | 1.0 kW（AC servo motor） |
| X 轴砂轮轴座进给 | 1.5 kW（AC servo motor） |
| Z 轴工作台进给 | 1.5 kW（AC servo motor） |
| 润滑油泵浦（机构润滑） | NIL |
| 液压油泵浦（选配件用） | 0.75 kW |
| 冷却液泵浦 | 0.18 kW |
| 润滑油箱（轨道） | P-107 |
| 液压油箱（动力油箱，选配） | 18 L |
| 水箱 | 107 L |
| 外形尺寸（长 × 宽 × 高） | 1,800 × 2,310 × 1,800 mm |
| 净重 | 3,300 kg |
| 中心高（地面至顶针中心） | 1,150 mm |
*本公司保有机械规格变更之权利，恕不另行通知。
