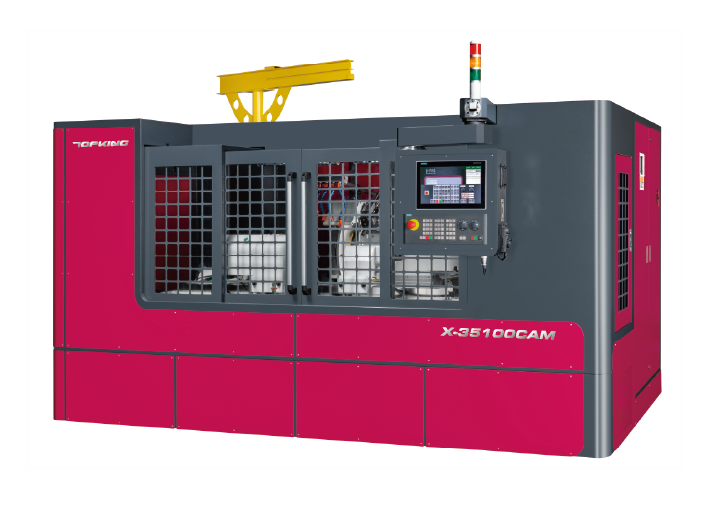

X-35100CAM数控凸轮轴磨床-X-35100CAM
简要描述：
X-35100CAM凸轮轴磨床搭载西门子SINUMERIK ONE数控系统，内置针对非圆与偏心圆磨削的图形对话式界面，触摸屏操作，参数设定无需编程基础。可选配CAD/CAM软件，按客户图纸自动生成磨削路径，适应定制化异形轮廓。配合X轴直线电机与C轴精密角度控制，实现复杂轮廓的稳定批量磨削。
浏览次数：4299
发布时间：2023-05-10
索取报价
CNC Non-Circular Grinding Machine
CNC 异形磨床（非圆磨床）
X-2540CAM 是一款以 CAM 控制非圆轮廓磨削为核心设计的 CNC 异形磨床，适用于空间受限条件下的高精度轮廓加工需求。机台采用十字滑台结构，并配置直线电机与直驱系统，可有效降低机械传动背隙，提升非圆插补加工时的动态响应与定位稳定性。
通过精准的 C-X 轴同步控制，X-2540CAM 能稳定执行多段曲线与非圆轮廓磨削，适用于多边形冲头、小型凸轮轴、偏心销及精密医疗零组件等对轮廓精度与重复性要求较高的工件类型。
Machine Features · 机台特色
高刚性机体
采用高米汉纳铸铁，经烧炖及时效处理，材质稳定性佳。导轨经高频淬火处理及精密磨削，配合内部筋骨结构强化设计，无变形之虑，质量经得起考验。
工作台
工作台始终固定于底座，搭配 X／Z 轴十字滑台设计，减少行程，提升磨削加工速度与稳定性。

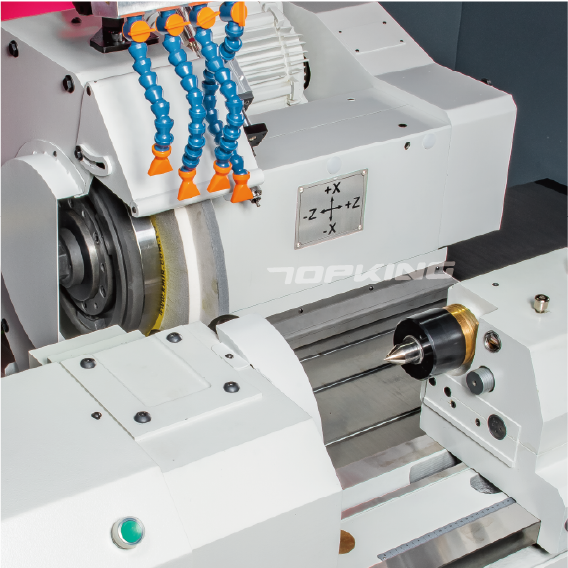

十字滑台设计
X／Z 轴十字滑台设计，砂轮轴座左右横移，有效缩小占地面积。标配高分辨率光栅尺，确保稳定的重复定位精度。两轴采用全密闭伸缩防护罩，完整保护传动结构，杜绝研磨屑与冷却液污染。
X 轴直线电机驱动
X 轴直线电机直接驱动，进给零背隙，实现精准的进给定位控制。配合全闭式回路控制光栅尺，与 C 轴协同配合，将角度与速度控制在最流畅的状态。快速移动速度高达 15,000 mm/min。直线电机由线圈与永磁体构成，低摩擦、寿命长，节能减排。
砂轮主轴座机构
采用内置式砂轮主轴，轻量化砂轮轴座设计减少传统传动机件产生的共振，提升磨削精度。内置主轴可有效控制与监控主轴温度，防范热变形。高速运转与快速加减速响应能力，满足异形磨削所需的调速要求，同时降低能耗与污染排放。

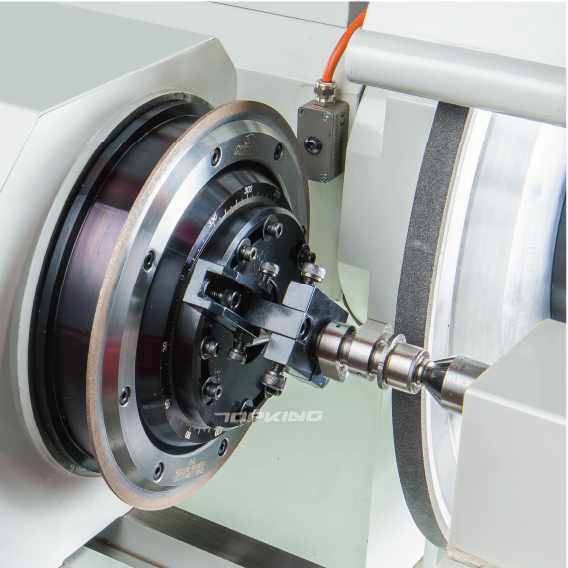

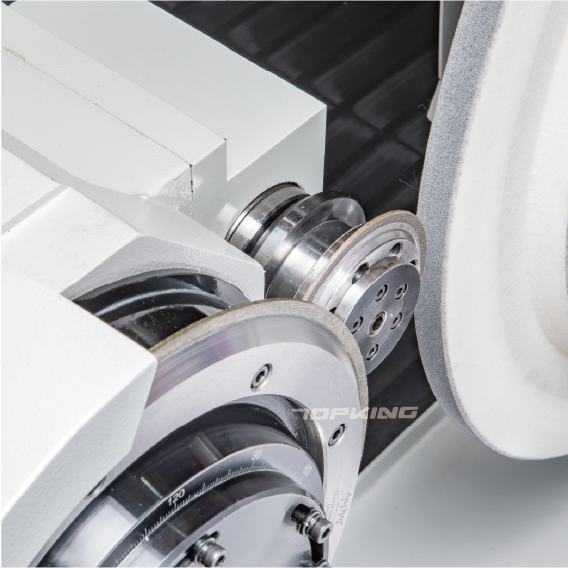

工作主轴
工作主轴采用直驱电机驱动，搭配精密角度编码器，角度控制误差控制在 ±0.2″，实现精确的角度控制，可磨削各类偏心圆或异形工件。锥度可精密微调，维持工件圆柱度。
微调式尾座
尾座润滑油采用油浴式润滑系统，随时确保高精度。润滑系统附油量观察计，方便操作者检视油量。采用两顶尖固定式磨削时，尾座可作 ±0.03 mm 精密微调，进行锥度校正。
Specifications · 产品规格
| 工作台最大旋径 | Ø370 mm |
| 两顶心间最大距离 | 1,000 mm |
| 最大研磨直径 | Ø350 mm |
| 最大研磨长度 | 1,000 mm |
| 两顶心间最大承受重量 | 150 kg |
| 中心高（工作台面至顶针中心） | 185 mm |
| 尺寸（外径 × 宽 × 内径） | Ø610 × 50 × Ø304.8 mm |
| 线速度 | 45 m/sec |
| 旋转角度 | +2° |
| 旋转角度 | 固定式 |
| 顶针斜度 | MT. No. 4 |
| 主轴转速 | 10 ~ 300 rpm |
| 工作主轴负荷（含夹具） | 35 kg（最长 150 mm） |
| 中心顶针规格 | MT. No. 4 |
| 中心顶针移动方式 | 手动 |
| 移动距离 | 25 mm |
| 转筒行程 | ±30 μm |
| 锥度微调距离（选购） | ±0.03 mm |
| 最大移动距离 | 300 mm |
| 快速移动速度 | 20,000 mm/min |
| 自动切入速度 | 6,000 mm/min |
| 最小设定值 | 0.001 mm |
| 最大移动距离 | 1,350 mm |
| 快速移动速度 | 10,000 mm/min |
| 自动切入速度 | 6,000 mm/min |
| 最小设定值 | 0.001 mm |
| 砂轮主轴 | 11 kW（感应马达） |
| 工作主轴 | 60.7 Nm（直驱马达） |
| X 轴砂轮轴座进给 | 3,890 N（线性马达） |
| Z 轴工作台进给 | 4 kW（伺服马达） |
| 润滑油泵浦 | 0.37 kW |
| 液压油泵浦 | 0.75 kW |
| 冷却液泵浦 | 0.75 kW |
| 润滑油箱 1 | 18 L |
| 润滑油箱 2 | P-107 |
| 液压油箱 | 18 L |
| 水箱 | 120 L |
| 外形尺寸（长 × 宽 × 高） | 3,900 × 3,200 × 2,540 mm |
| 重量 | 9,000 kg |
| 中心高（地面至顶针中心） | 1,130 mm |
*本公司保有机械规格变更之权利，恕不另行通知。
