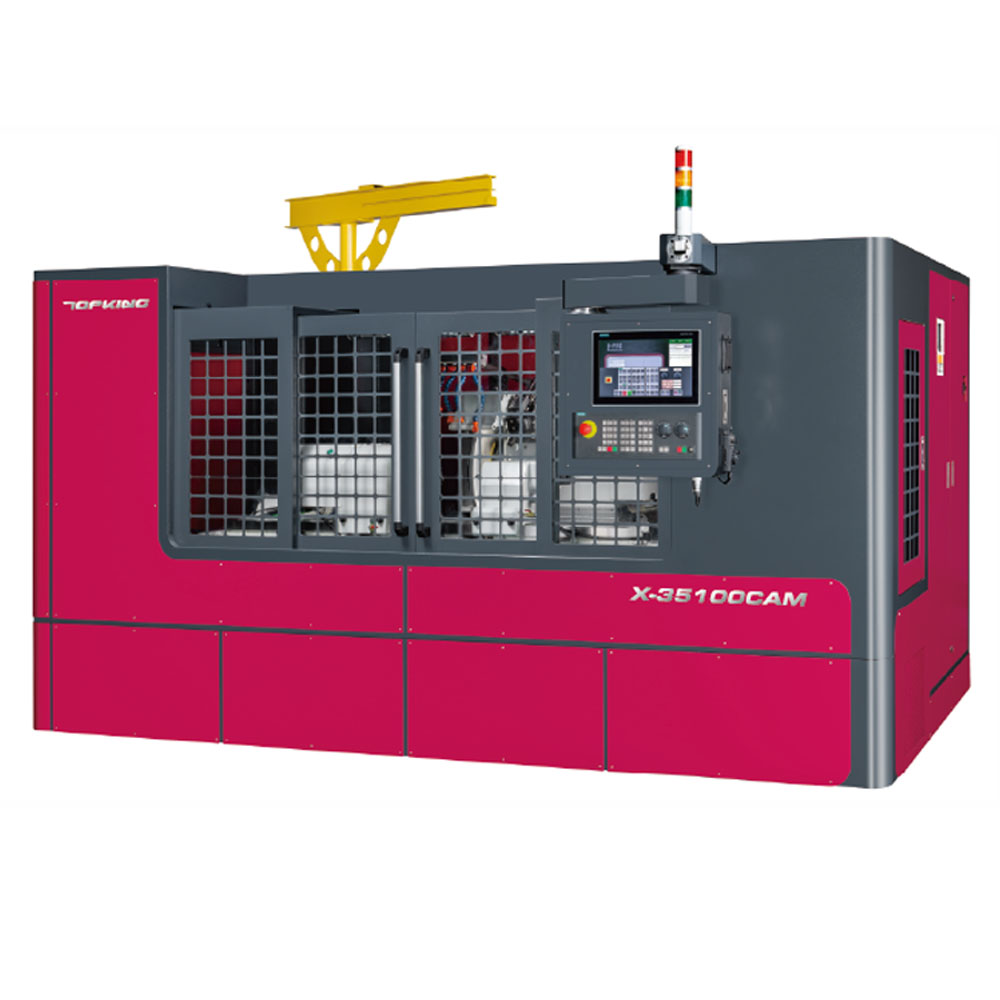

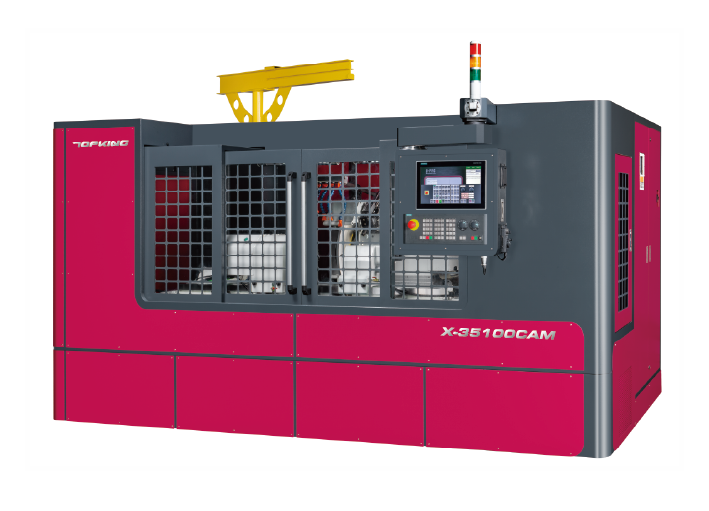

X-35100 CAMCNC型数控外圆磨床CAM 专用机
简要描述：
X-CAM系列 是一台针对偏心圆及异形研磨所设计的专用机种。 应用于研磨偏心轴、凸轮轴、曲柄轴、多边形冲头..等异形工件，特别适用于制造汽机车零件、自动化设备零件等产业。其搭载高阶西门子控制系统及配合金格专属的作业画面，可快速设定加工讯息，提供给客户最高品质的加工精度及操作环境。
浏览次数：3806
发布时间：2016-12-07
索取报价
X-CAM系列 是一台针对偏心圆及异形研磨所设计的专用机种。
应用于研磨偏心轴、凸轮轴、曲柄轴、多边形冲头..等异形工件，
特别适用于制造汽机车零件、自动化设备零件等产业。其搭载
高阶西门子控制系统及配合金格专属的作业画面，可快速设定
加工讯息，提供给客户最高品质的加工精度及操作环境。
产品特色
|

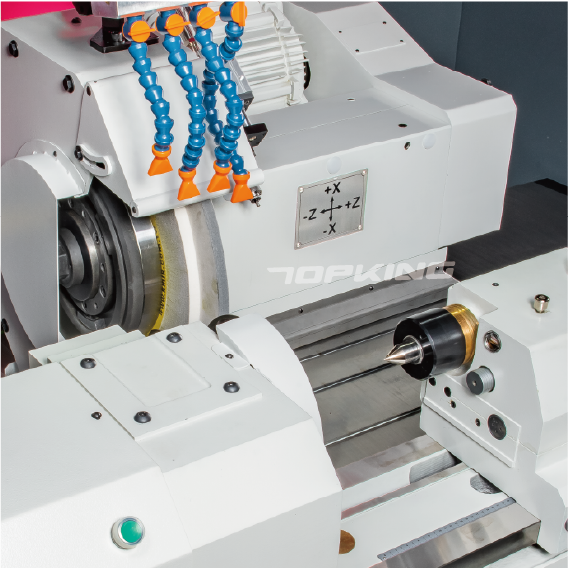

十字滑台设计 |
|
工作台始终固定于底座上，搭配X轴与Z轴十字滑台设计，提升加工速度与稳定性。
■ X轴与Z轴结构采用十字滑台形式设计，缩小占地面积。
■ 两轴使用全密闭伸缩护罩，完整的保护传动结构，杜绝研磨屑与冷却液的污染。 |
|
X轴线性马达驱动 |
|
■ X轴线性马达直接驱动搭配线性导轨，进给无背隙问题
■ 十字滑台结构，进刀轴(X轴)装载高速、高精度线性马达配合全闭式回路控制光学尺，进刀快速且精准，与C轴相互搭配，将角度与速度控制在最流畅的配合状态。
■ 移动速度快，每分钟可达15,000 mm
■ 线性马达本身主要由线圈及永久磁铁构成，无磨耗，使用寿命较长。 |
|
工作主轴 |
|
工作主轴采直截式马达驱动，搭配精密角度译码器，角度控制误差控制于±0.2”，实行精确的角度控制来研磨各式各样的偏心圆或异形工件。 |
|
微调式尾座 |
|
■ 尾座润滑油采用油浴式润滑系统，随时确保尾座的高精度。
■ 润滑系统有附油量检视计，方便操作者检视油量。
■ 采用两顶针固定式研磨时，尾座可作±0.03mm 精密微调，进行锥度校正。 |
|

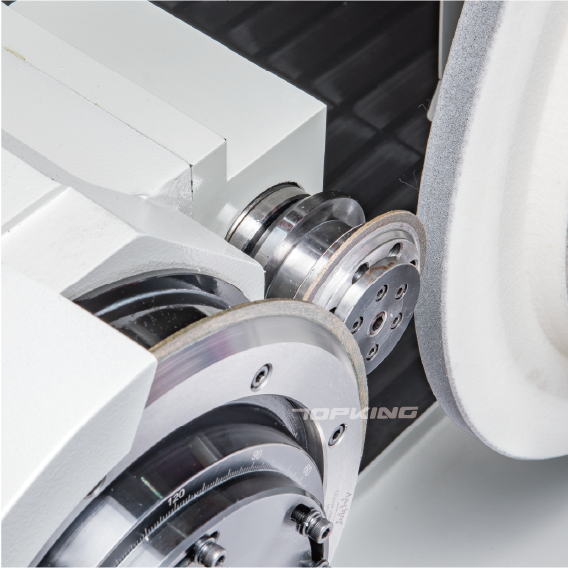

砂轮修整 |
|
■ 多样化的修整机构可依需求选择
■ 图形对话式砂轮修整介面，简易设定修整程式，可更简易且有效率地完成砂轮修整设定，自动修整成型，符合工件需求。
■ 可配合工件及砂轮修整需求，选择不同样式的钻石滚轮修整装置(选配)。 |
|
全罩钣金 |
|
标配全罩式钣金，提供最安全的加工环境 |
|
人性化操作系统 |
|
搭载西门子840Dsl操作系统，内建针对异形与偏心圆研磨的图形对话式操作介面，搭配触控式萤幕使操作更简易，另可搭配CAD/CAM软体(选配)，针对客制图型转出研磨路径，提供最有弹性、最人性化的操作环境。 |
产品规格
|
能力 |
|
|
工作台最大旋径 |
Ø370 mm |
|
两顶心间最大距离 |
1000 mm |
|
最大研磨直径 |
Ø350 mm |
|
最大研磨长度 |
1000 mm |
|
两顶心间最大承受重量 |
150 kg |
|
中心高(工作台面至顶针中心) |
185 mm |
|
砂轮 |
|
|
尺寸(外徑 x 寬 x 內徑) |
45 m/sec |
|
线速度 |
45 m/sec |
|
回旋工作台 |
|
|
旋转角度 |
+2° |
|
工作主轴头 |
|
|
旋转角度 |
固定式 |
|
顶针斜度 |
MT. No. 4 |
|
主轴转速 |
10 ~ 300 rpm |
|
工作主轴负荷(含夹具) |
35 kgs (最长长度: 150 mm) |
|
尾座 |
|
|
中心顶针规格 |
MT4 |
|
中心顶针移动方式 |
手动 |
|
尾座轴移动距离 |
25 mm |
|
锥度微调距离 (选配) |
±30 μm |
|
X轴行程 |
|
|
最大移动距离 |
300 mm |
|
快速移动速度 |
10000mm/min |
|
自动切入速度 |
6000 mm/min |
|
最小设定值 |
0.0001 mm |
|
Z軸行程 |
|
|
最大移动距离 |
1350 mm |
|
快速移动速度 |
10000 mm/min |
|
自动切入速度 |
6000 mm/min |
|
最小设定值 |
0.0001 mm |
|
马达 |
|
|
砂轮主轴 |
11 kW (感应马达) |
|
工作主轴 |
2.3 kW |
|
X轴-砂轮轴座进给 |
2.01 kW |
|
Z轴-工作台进给 |
4 kW |
|
潤滑油壓 |
0.37 kW |
|
油壓泵浦 |
0.37 kW |
|
冷卻液泵浦 |
0.75 kW |
|
容器容量 |
|
|
润滑油箱 |
15 L |
|
机器 |
|
|
尺寸 |
5250 x 3800 x 2600 mm |
|
重量 |
9000 kg |
|
中心高(地面起至顶针中心) |
1130 mm |
