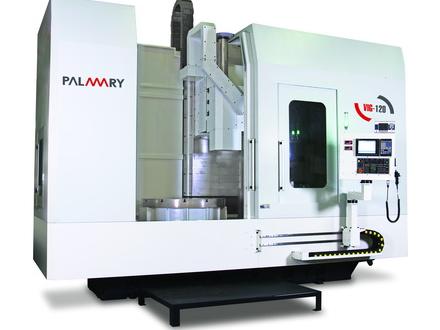

VIG-120VIG-120立式内外圆复合磨床

简要描述:

浏览次数:3850

发布时间:2016-11-28

索取报价

特點:

  • 1. 不受工件外型影響,不會因工件自重而影響研磨精度。
  • 2. 以獨創的技術經驗,整合設計、研發、製造為提升研磨精度及工作效率做最佳見證,為產業降低投資成本提高獲利。
  • 3. 以三菱控制器搭配引導式對話畫面,使操作者能在畫面指引中,引導使用大光長榮所規劃的各類研磨加工模組,輕易地完成加工程式的撰寫。
  • 4. 配置6個刀座ATC刀庫,以HSK100刀桿使用,可同時裝在適用尺寸的砂輪進行研磨,自動換刀系統可簡化工作物加工更換砂輪的動作,執行最佳效率之加工方式。

規格:



規格 機型 VIG-120
能力
內徑研磨尺寸範圍(z軸)(mm) Ψ150 ~ Ψ1,200
外徑最大研磨尺寸(mm) Max. Ψ1,200
Z軸外徑可研磨最大深度(mm) 600
工件最大旋徑(mm) Ψ1,300
工件最大長度(mm) 600
工件最大負荷(kg) 5,000
行程
X軸左右移動(mm) 1,400
Z軸上下移動(mm) 750
X/Z 切削速度(m/min) 0 ~ 6000
X/Z 軸最小設定單位(mm) 0.001
X/Z 軸滑軌形式 V型靜壓 / 線軌
砂輪主軸
砂輪最大轉速(rpm) 6,000
砂輪直徑(mm) Ψ80 ~ Ψ200
刀桿錐度形式 HSK 100
工件主軸迴轉速度 (rpm) 5 ~ 100
砂輪自動交換ATC
砂輪自動交換數 6
刀桿錐度形式 HSK 100
馬達
主軸馬達(kw) 7.5
工作台尺寸(mm) Ψ1,200
機械尺寸 5.9m x 5.15m x 4.75m
機械重量 24,000 kg
電壓 380 V
控制系統 Mitsubishi M70
