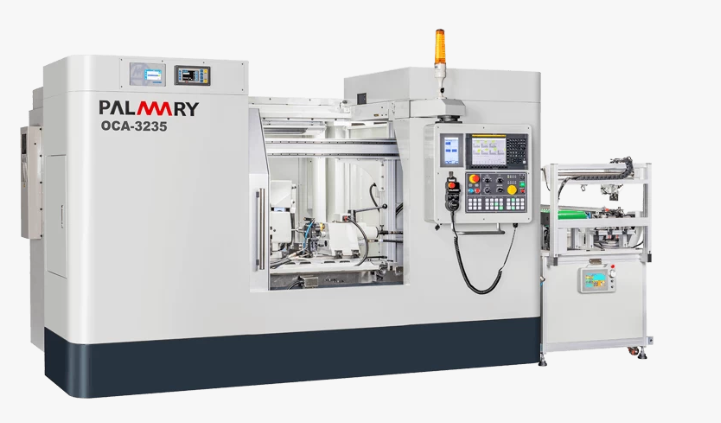

大光长荣设计制造的CNC斜进式外圆磨床重型系列,设计重点着
重在高效率、高精度与简易操控性。此系列的机器机构完全依据
人体工学原理设计,保证操作得心应手。稳重的机械结构体,特
殊砂轮主轴设计,搭配先进CNC控制器,使外圆研磨更简易也更精准。
产品特色:
斜进式砂轮座 |
独立油压与润滑系统,采用静压式滑轨,并搭载高精度滚珠螺杆,实现高精密
的定位精度。
砂轮主轴静压轴承 |
砂轮修整 |
X軸与Z軸关联同动搭配,应用砂轮成形修整,对应多段差工件研磨。
高刚性主轴头 |
工作主轴头结构稳重,并采用精密轴承,支撑稳固。无论是外径研磨或端面研
磨等,精度优异。
产品规格:
机型 | OCA-3235 | OCA-3265 | OCA-3295 |
能力 | |||
工作台最大旋径 | Ø320 mm | ||
两顶心间最大距离 | 350 mm | 650 mm | 950 mm |
最大研磨直径 | Ø300 mm | ||
两顶心最大承受重量 | 150 kgs | ||
砂轮 | |||
外径 x 宽 x 内径 | Ø610 x 150 x Ø 203.2 mm | ||
周速度 | 45 M/s | ||
砂轮轴座 | |||
快速移动 | 10 m/min | ||
最大移动行程 | 360 mm | ||
最小设定值 | 0.001 (0.0001) mm | ||
工作台 | |||
快移速度 | 10 m/min | ||
最大移动行程 | 750 mm | 1200 mm | 1200 mm |
最小设定值 | 0.001 (0.0001) mm | ||
旋转角度 | -1° ~ 10° | -1° ~ 8° | -1° ~ 6° |
工作主轴头 | |||
旋转角度 | 0° ~ +90° | ||
顶针斜度 | M.T. No. 4 | ||
主轴转速 | 0~300 r.p.m. | ||
工作主轴负荷(含夹具) | 35 kgs | ||
尾座 | |||
顶针斜度 | M.T. No. 4 | ||
尾座轴移动距离 | 25 mm | ||
微调范围 | ±0.03 mm | ||
马达 | |||
砂轮轴 | 7.5 HP x 6P | ||
工作主轴 | 0.37 kW (4P) | ||
砂轮轴座进给 | 0.37 kW (4P) | ||
工作台进给 | 1.8 kW (AC Servo Motor) | ||
静压油压泵浦 | 0.37 kW (4P) | ||
砂轮轴润滑泵浦 | 0.18 kW (4P) | ||
研削液泵浦 | 0.37 kW (2P) | ||
螺杆润滑式样 | 自动注油 | ||
容器容量 | |||
砂轮轴润滑油箱 | 31 L | ||
润滑油箱 | 31 L | ||
油压油箱(选配) | 31 L | ||
螺杆润滑油箱 | 0.7 L | ||
水箱 | 230 L | ||
机械重量 | |||
净重 | 5600 kgs | 6800 kgs | 8000 kgs |
*有关机台规格与尺寸保留变动权力,不另行通知。 |
