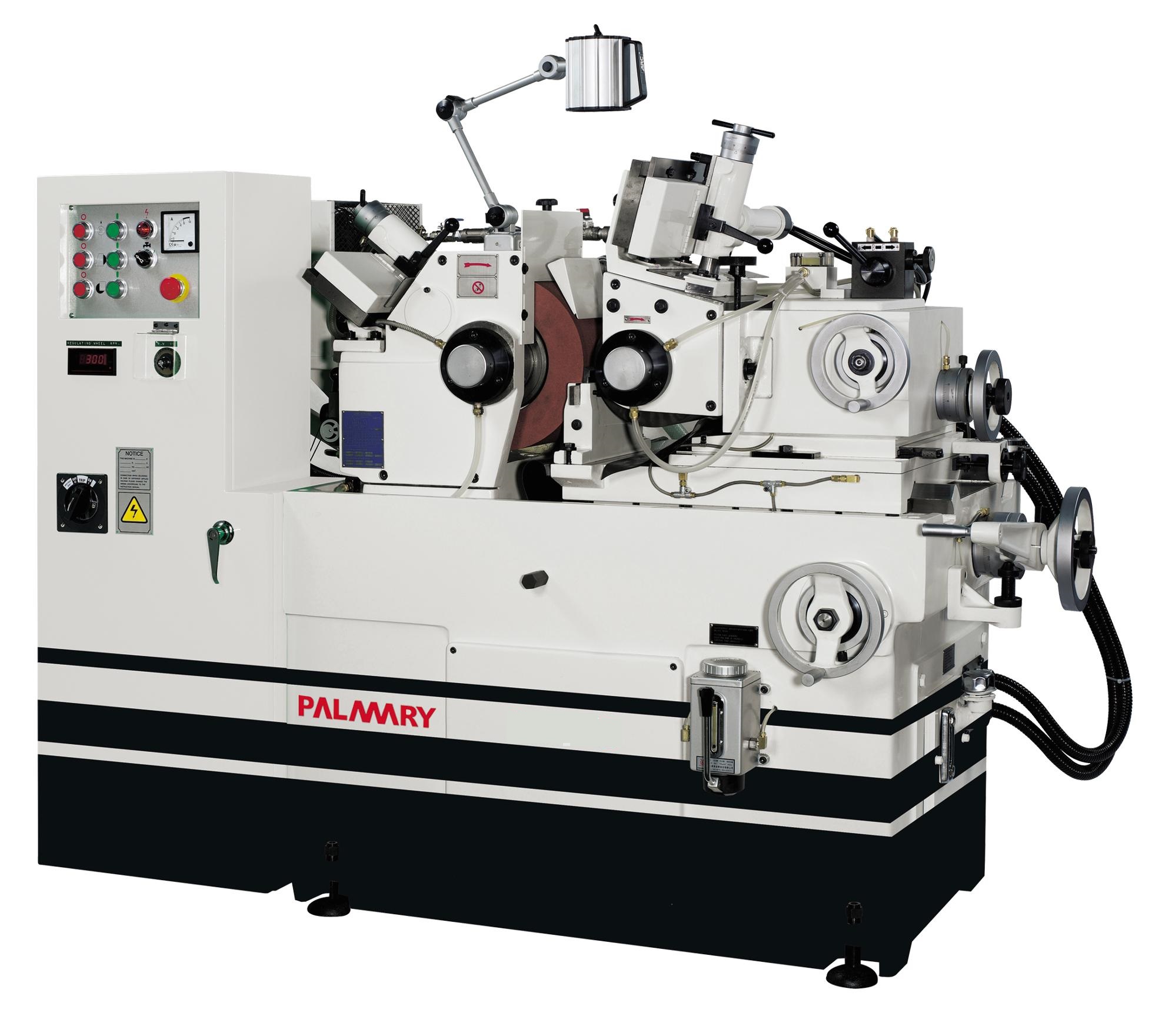

PC-1812SPC-1812S伺服型高精密无心磨床

简要描述:

浏览次数:3735

发布时间:2016-11-26

索取报价

伺服型高精密无心磨床机械优点:

1.      经济型机械结构,价位经济实惠

2.      砂轮与调整轮轴承,采用特殊巴比特合金,精度优异,修整调整容易。砂轮轴之合金轴承采三点支撑式,大幅提升加工稳定性。

3.      砂轮主轴及调整轮主轴采用高级合金钢,精密加工而成;经过多重处理,扭力强、不变形。主轴高刚性,适合重切削及高精密研磨。

4.      进刀螺杆采用镍铬合金钢(SNCM-4),经正常化及高周波热处理,与精密研磨加工而成;配合特殊设计的调整型螺帽,调整方便,进刀精准、动作轻巧,耐磨耗。

5.      砂轮主轴采用自动润滑系统。

6.      机台滑动面装有集中润滑给油装置,以确保滑动面之润滑效果与进给的精准。

7.      砂轮与调整轮主轴启动时,需经过油压压力开关确定油已进入轴承后,才能启动,以提供主轴之安全防护。润滑与油压系统采用同一个油压帮浦驱动,并加装油温冷却风扇,有效降低油温上升的速度。

8.      修整装置采用特殊合金铸铁制成,经过炖烧处理,耐磨耗;油压驱动前后修整,调整轮之修整座可依工件需求角度作调整,确保工件圆筒精度。

9.      调整轮采伺服马达驱动,低转速、高扭力;操作简易、调整方便。

10.  调整轮主轴无段变速。





一.主要设备参数:

1.        砂轮

Ø          标准工作台工件直径:Φ1.0Φ80.0mm

Ø          砂轮尺寸:Φ455 X305 X Φ228.6mm(外径XX孔径)

Ø          砂轮转速:1260R.P.M(可更换皮带轮达到1500R.P.M

2.        调整轮

Ø          调整轮尺寸:Φ255X305XΦ111.2mm(外径××孔径)

Ø          调整轮转速:10300R.P.M. 无段

Ø          调整轮倾斜角度:+5˚~3˚

Ø          调整轮旋转角度:±5˚

3.        马达

Ø砂轮驱动马达:20HP X 4P

Ø调整轮驱动马达:3.7KW

Ø油压泵驱动马达:1HP X 4P

Ø冷却泵驱动马达:1/4HP X 2P

4.设备尺寸

Ø净重:3400KGS

Ø毛重:3700KGS

Ø标准配备机械尺寸:2350 X 1950 X 1530mm

Ø标准配备装箱尺寸:2450 X 2100 X 1850mm



二.标准配件(每台)

1.调整轮与调整轮法兰

1

2.砂轮与砂轮法兰

1

3.通过式刀架与刀片

1

4.电器箱标准附件

1

5.油箱(附油温冷却器

1

6.标准冷却系统(水箱)

1

7.钻石修刀

2

8.工作灯

1

9.工具箱

1



.建议特别附件(每台)

(请参考工艺分析或者报价单)



.工作环境要求

1.电压与频率:三相 380V ±10%  50HZ±2%

2.环境温度 0-45C

3.相对湿度95%

4.不可将机械安装与牛头刨床、铣床、冲床等重切削之机械布置在一起,以免影响研磨精度。

5.不可将机械安装在阳光直射的地方,最好安装在恒温室内,以免影响机械精度。

6.不可将机械安装在充满灰尘的环境中,以免影响机械精度。

7.因底座有特殊抗扭力之能力,故不需特别的地基;于地上铺上150mm厚度之水泥即可,把地基与底座以水泥连接并非绝对需要,但通常建亦适用之。

8.机械安装于操作场所24小时后,再调整其水平。机器受温度及其它因素之影响,水平精度会改变,因此每隔一段时间,必需再重新调整,以确保其高度精密。
