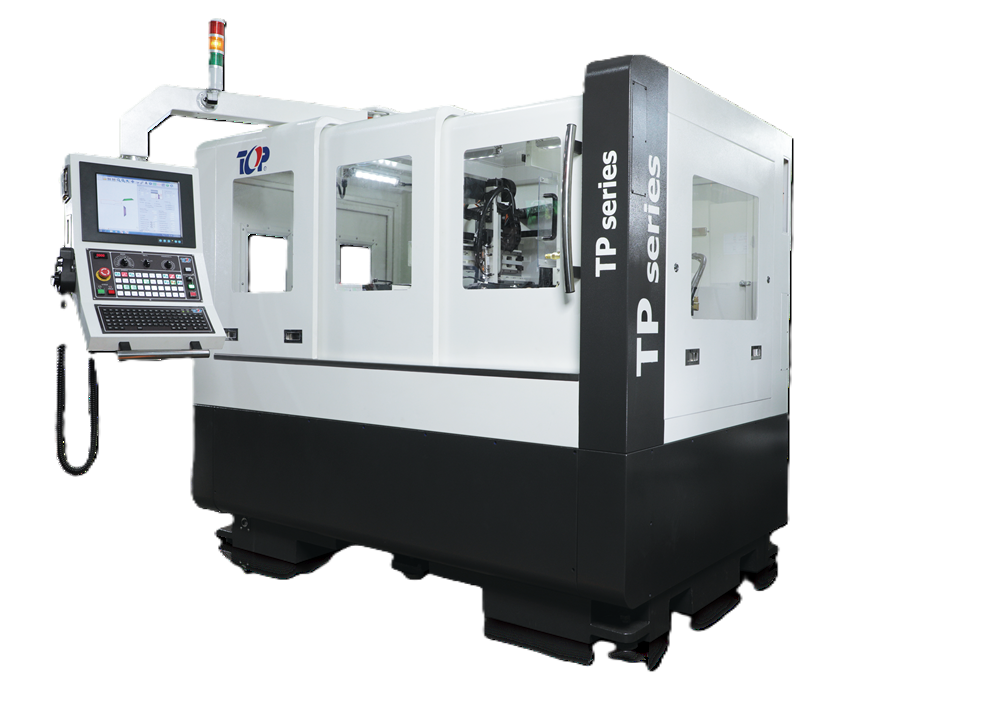

TP-4CNC精密外圆段差磨床
简要描述：
TP-4 精密外圆段差磨床是一款4轴数控精密圆柱形捏合/研磨机，具有粗加工和精加工轴，同时适用于研磨刀具成型冲头的圆柱形材料。
浏览次数：8341
发布时间：2019-06-18
索取报价
TP-4 精密外圆段差磨床是一款4轴数控精密圆柱形捏合/研磨机，具有粗加工和精加工轴，同时适用于研磨刀具成型冲头的圆柱形材料。
特色：
高精度：
高刚性床台结构设计。
高精度的线性滑轨与滚珠螺杆
工业级伺服控制系统
确保机台的可靠性和稳定性
易编程：
简易的操作界面
内建多数常用工件形状模板、只需填入相应尺寸
教导式的自定义模板对特殊工件形状能快速编程
灵活性：
独特、稳定且易拆换的棒料支撑系统
保证工件的偏摆精度
在极短时间内完成尺寸更换与校正的动作
自动化：
伺服控制的上下棒料系统
简易、准确的料盘锁紧定位方式
内建多组不同孔径收送料盘的位置座标
快速设定与更换生产需求
润滑系统
| 规格 | TP-4 | ||||
| 轴向行程与分辨率 | |||||
| X 轴行程 / 分辨率 | 30 mm / 0.0001 mm | ||||
| U 轴行程 / 分辨率 | 30 mm / 0.0001 mm | ||||
| Z 轴行程 / 分辨率 | 370 mm / 0.0001 mm | ||||
| 定位精度 (A) | ≦ 0.004 mm | ||||
| 重复精度 (R) | ≦ 0.002 mm | ||||
| 轴向马达功率 | |||||
| X 轴 | 0.75 kW | ||||
| U 轴 | 0.75 kW | ||||
| Z 轴 | 0.75 kW | ||||
| W 轴 | 1.20 kW | ||||
| 粗磨砂轮主轴 | |||||
| 主轴型式 | 皮带式主轴 HSK32E | ||||
| 内藏式主轴 HSK50-选配 | |||||
| 主轴转速 | Max. 4500 r.p.m. (皮带式主轴) | ||||
| Max. 10000 r.p.m. (内藏式主轴)-选配 | |||||
| 额定功率 | 4 kW (皮带式主轴) | ||||
| 16 kW (内藏式主轴)-选配 | |||||
| 砂轮尺寸 | Ø250 mm | ||||
| 精磨砂轮主轴 | |||||
| 主轴型式 | 内藏式主轴 HSK32E | ||||
| 主轴转速 | Max. 10000 r.p.m. | ||||
| 主轴功率 | 4.2 kW | ||||
| 砂轮尺寸 | Ø150 mm | ||||
| 工作主轴 | |||||
| 主轴型式 | BT40 | ||||
| BT50-选配 | |||||
| 主轴转速 | Max. 3000 r.p.m. | ||||
| 主轴功率 | 2.5 kW (BT40) | ||||
| 2.7 kW (BT50)-选配 | |||||
| 研磨范围 | |||||
| 柄径 | Ø3-20 mm | ||||
| 直径 | Ø0.1-20 mm | ||||
| 研磨长度 | Max. 330 mm | ||||
| 手动上下料 | |||||
| 柄径 | Ø3-16 mm | ||||
| 全长 | 35-110 mm | ||||
| 控制器 | |||||
| 型式 | FANUC 0i-TF Plus | ||||
| 机械规格 | |||||
| 机械尺寸 (宽 x 深 x 高) | 2877 x 2764 x 2294 mm | ||||
| 机台重量 | 4700 kgs | ||||
| 总功率 | Max. 20 kVA | ||||
| 空气压力 | Min. 5 Kgf/cm2 | ||||
| 研磨油流量 | Min. 40 L/min | ||||
