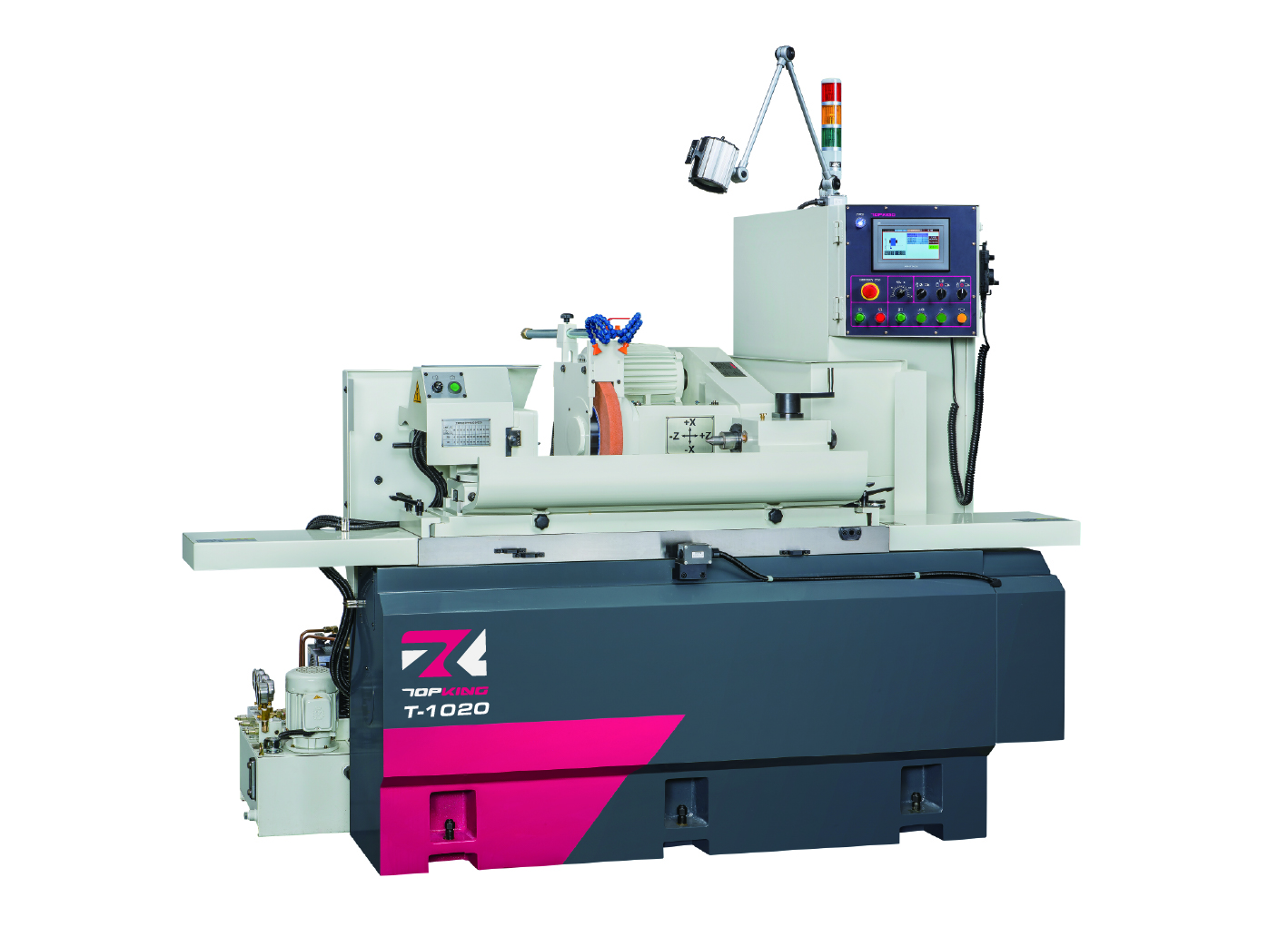

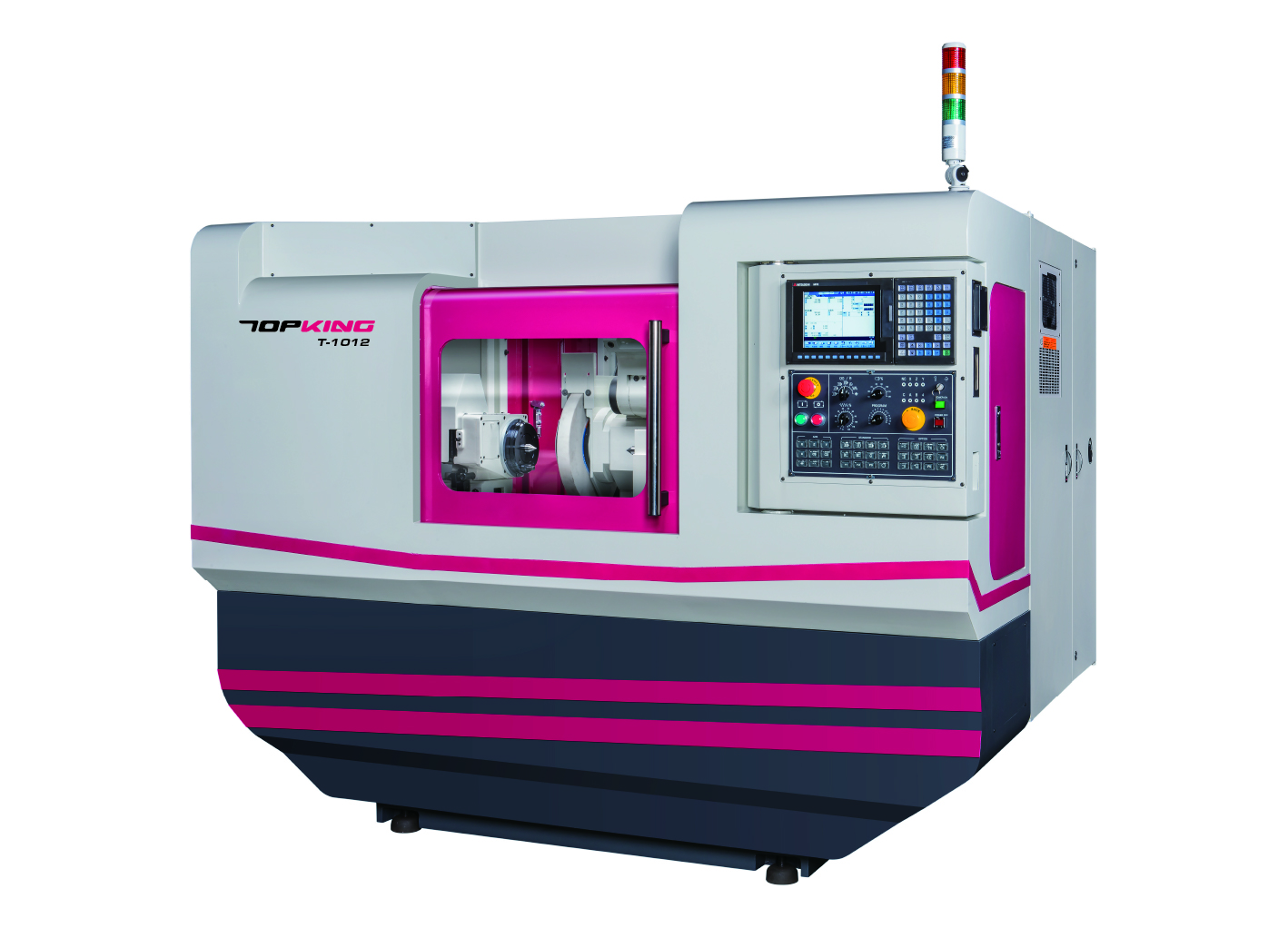

T系列是一款适合多段差工件研磨的简易型数控外圆磨床。X軸及Z軸皆采用滾珠螺桿搭配伺服
马达驱动，排除传统数控磨床复杂的程式编辑，使用高性能控制系統搭配圆形對話式操作介面，
操作简单、易学习，提供操作者最便捷的操作环境。
产品特色
|
机体 |
|
本机的结构不同于以往的轻量结构的设计理念，大幅提升机体及结构的刚性，达到更加稳固的诉求，滑台采用更厚实的1V1平的设计结构，及润滑油系统采用静压原理，在研磨时提供最佳的精度及稳定性。 |
|
独特静压自动润滑系统 |
|
工作台与砂轮座滑动面，采用先进的静压自动润滑系统。大幅提升润滑动顺畅性，进刀精准，加工精度高。 |
|
砂轮头座机构 |
|
■ 培林式主轴，采用精密轴承，使用寿命长，更换、维修、保养相较容易。
■ 砂轮主轴采用SNCM-220高级合金钢材，经正常化、调质、渗碳热处理、深冷处理等多重处理。再作精密研磨与镜面处理，表面硬度达HRC62°以上。保证不变形、耐磨耗、永保高精度。 |
|

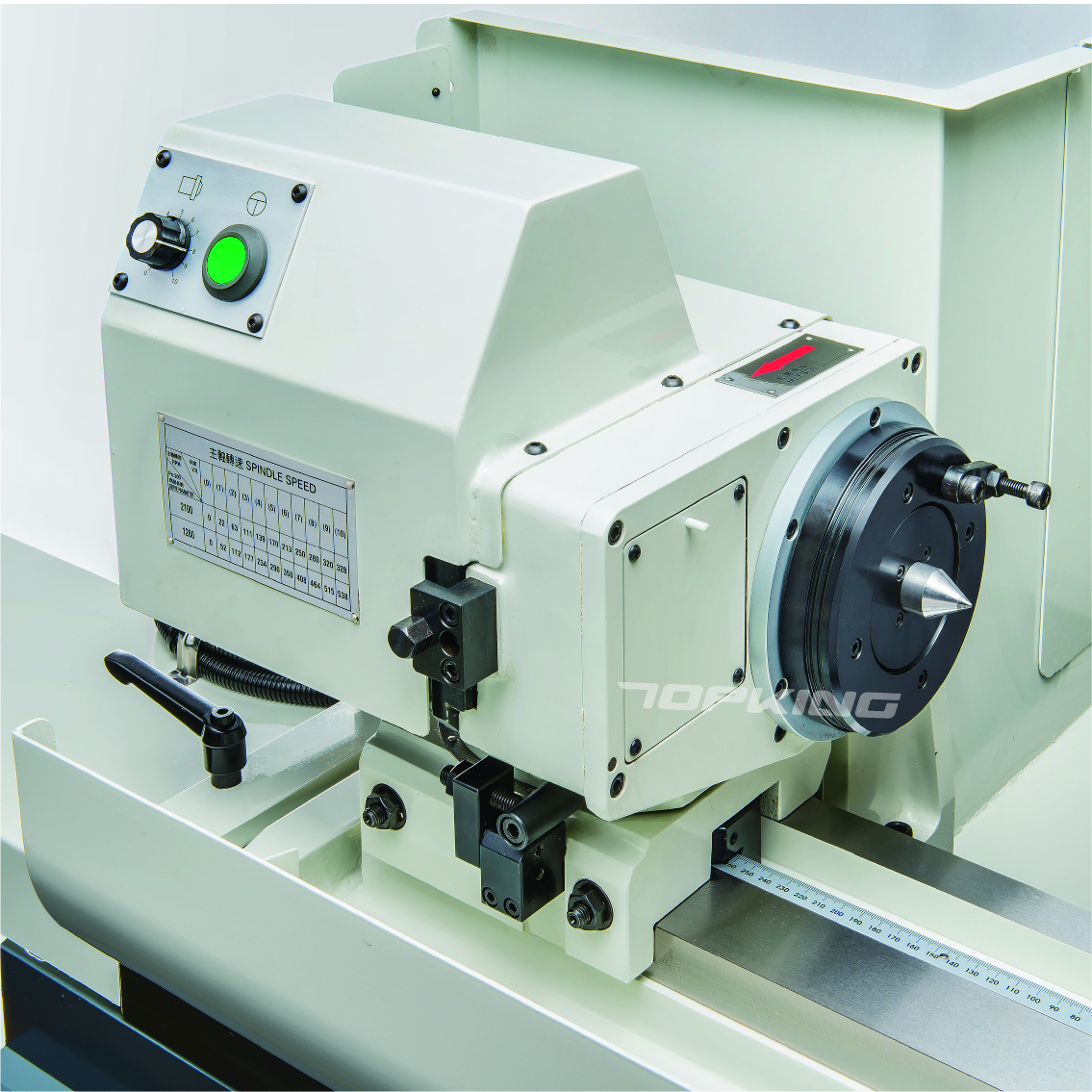

工作主轴 |
|
■ 工作主轴采用精密级轴承，展现最佳的稳定性。
■ 采伺服马达驱动，无段变速可依需求变更速度。
■ 工作台固定式工作主轴，增加精度稳定性。 |
|

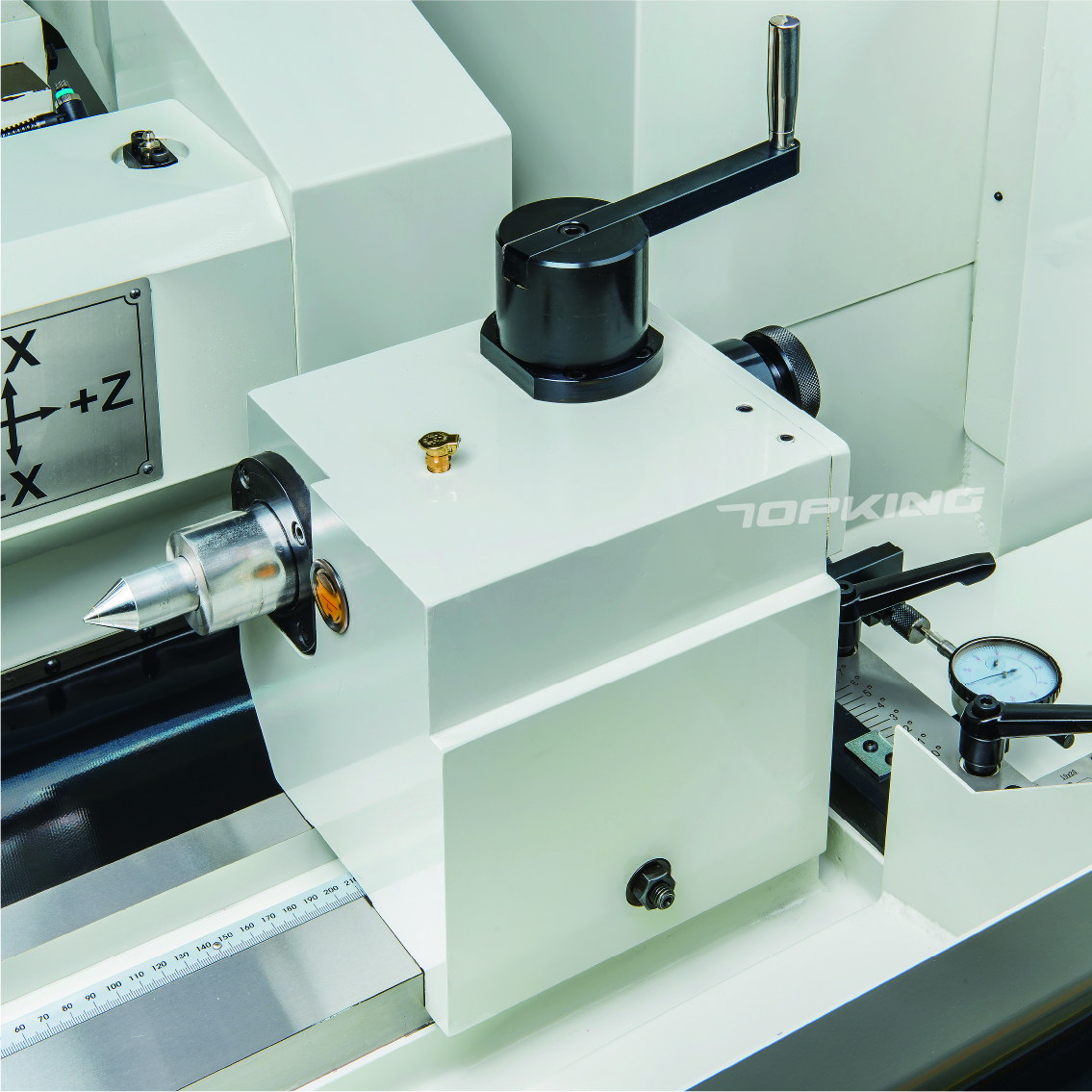

尾座 |
|
尾座润滑油采用油浴式润滑系统，随时确保尾座的高精度。
润滑系统有附油量检视计，方便操作者检视油量。 |
|
多样化的修整机构 |
|
滑台固定式修整机构 (T-1012 & T-1020标配):
修整机构固定于Z轴滑台上，降低因调整工作台角度后反覆修整对刀动作而造成的误差。 |
|
图形对话式操作系统 |
|
■ 金格研发最新图形对话式操作介面提供操作者最便捷最简易最安全的操作环境。
■ 不同于以往的程式编辑，数值化编程设定，可自动执行研磨循环、修整循环、补正等指令。
■ 可单键记忆机械原点、研磨、修整座标。
■ 多样化的研磨、修整方式，可以工件需求选择。 |
产品规格
|
能力 |
T-1012 |
T-1020 |
|
工作台最大旋径 |
Ø270 mm |
Ø270 mm |
|
两顶心间最大距离 |
300 mm |
500 mm |
|
最大研磨直径 |
Ø250 mm |
Ø250 mm |
|
最大研磨长度 |
300 mm |
500 mm |
|
两顶心间最大承受重量 |
60 kg |
60 kg |
|
中心高(工作台面至顶针中心) |
135 mm |
135 mm |
|
砂轮 |
|
|
|
尺寸(外徑 x 寬 x 內徑) |
Ø355 x 38 ~ 50 x Ø127 mm |
Ø355 x 38 ~ 50 x Ø127 mm |
|
线速度 |
33 m/sec |
33 m/sec |
|
回旋工作台 |
|
|
|
旋转角度 |
-0° ~ +12° |
-0° ~ +12° |
|
工作主轴头 |
|
|
|
旋转角度 |
-30° ~ +90° |
-30° ~ +90° |
|
顶针斜度 |
MT. No. 3 (选配:MT. No. 4) |
MT. No. 3 (选配:MT. No. 4) |
|
主轴转速 |
10 ~ 300 rpm |
10 ~ 300 rpm |
|
工作主轴负荷(含夹具) |
15 kg (最长长度: 150 mm) |
15 kg (最长长度: 150 mm) |
|
尾座 |
|
|
|
顶针斜度 |
MT. No. 3 (选配.:MT. No. 4) |
MT. No. 3 (选配.:MT No. 4) |
|
中心顶针移动方式 |
手动 |
手动 |
|
尾座轴移动距离 |
25 mm |
25 mm |
|
X轴行程 |
|
|
|
最大移动距离 |
220 mm |
220 mm |
|
快速移动速度 |
6000 mm/Min |
6000 mm/Min |
|
自动切入速度 |
0.001 ~ 2000 mm/Min |
0.001 ~ 2000 mm/Min |
|
最小设定值 |
0.001 mm |
0.001 mm |
|
Z軸行程 |
|
|
|
最大移动距离 |
220 mm |
220 mm |
|
快速移动速度 |
6000 mm/Min |
6000 mm/Min |
|
自动切入速度 |
0.001 ~ 2000 mm/Min |
0.001 ~ 2000 mm/Min |
|
最小设定值 |
0.001 mm |
0.001 mm |
|
马达 |
|
|
|
砂轮主轴 |
3.75 kW |
3.75 kW |
|
工作主轴 |
0.85 kW |
0.85 kW |
|
X轴-砂轮轴座进给 |
1.0 kW |
1.0 kW |
|
Z轴-工作台进给 |
1.0 kW |
1.0 kW |
|
油压泵浦 |
0.075 kW |
0.075 kW |
|
砂轮轴润滑泵浦 |
0.18 kW |
0.18 kW |
|
研削液泵浦 |
0.18 kW |
0.18 kW |
|
容器容量 |
|
|
|
砂轮轴润滑油箱 |
14 L |
14 L |
|
润滑油箱 |
15 L |
15 L |
|
机器 |
|
|
|
尺寸 |
3041x 2120 x 2113 mm |
3392 x 2120 x 2113 mm |
|
重量 |
2400 kg |
2600 kg |
|
中心高(地面起至顶针中心) |
1057 mm |
1057 mm |
